Stahl 8146/5-V27 Serie Betriebsanleitung Seite 29

Leistungsschalter (Motorschutzschalter) für Motoren mit Käfigläufer sind so
auszuwählen, dass die Auslösezeit bei 3-poliger Belastung nicht größer ist
als die auf dem Prüfschild der Maschine angegebene Erwärmungszeit t
(Die Auslösezeit ist der Kennlinie für das Verhältnis I
Maschinen zu entnehmen.)
Die Zuordnung der Auslösezeiten t
soll einerseits die sichere Abschaltung innerhalb der Erwärmungszeit (t
gewährleisten, andererseits jedoch auch noch einen sicheren Hochlauf des
Motors bei betriebswarmem Auslöser ermöglichen.
In der IEC/EN 60079-7 ist festgelegt, dass die Erwärmungszeit t
als 5 Sekunden sein darf.
147234 / 8146655300
2018-08-16·BA00·III·de·03
/I
A N
zu den relativen Ansprechströmen I
A
Leistungsschalter für den Motorschutz
Reihe 8146/5-V27

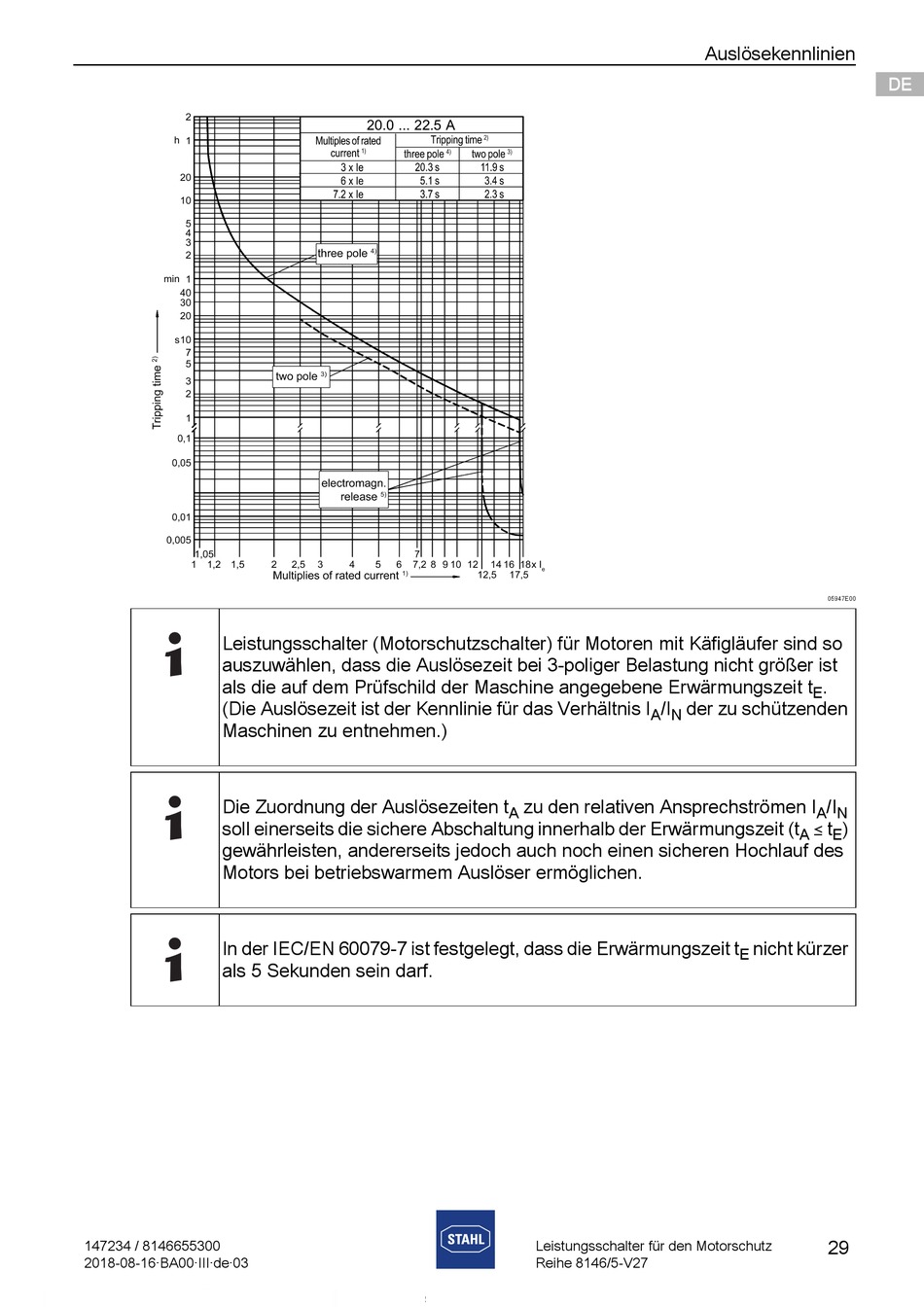

Auslösekennlinien
05947E00
.
E
der zu schützenden
/I
A N
( t )
A E
nicht kürzer
E
29
