Montage Und Installation; Anschlüsse - Stahl 8146/5-V27 Serie Betriebsanleitung

Montage und Installation

DE

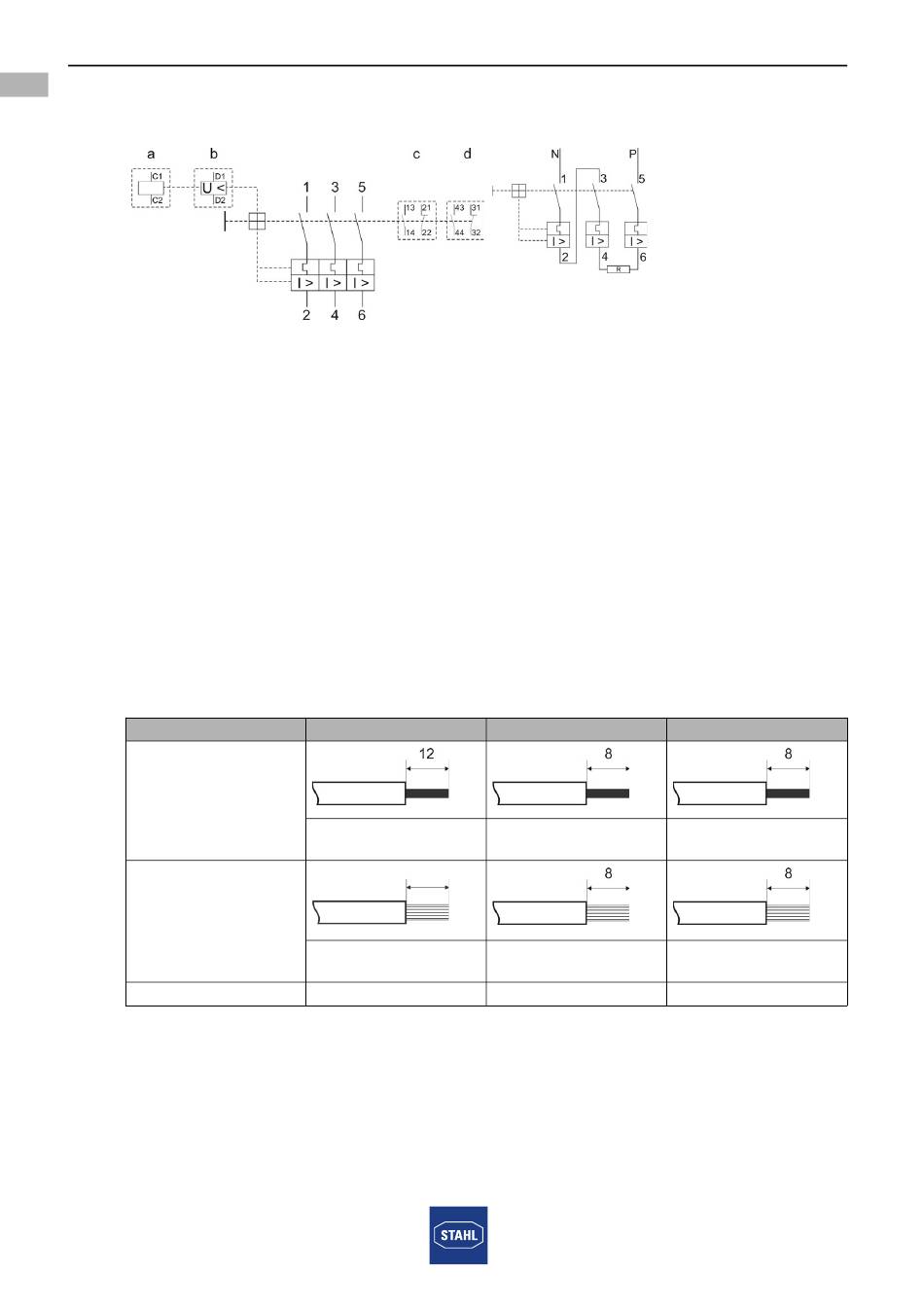

Geräteschaltplan mit Anschlussbezeichnungen und möglichen Ausführungen a), b), c)
DE
oder d) und Anschlüssen.
DE
DE
DE
DE
DE
DE
DE
DE
Dreiphasen-Wechselstrom
DE
Optionen:
DE
a) = Arbeitsstromauslöser
b) = Unterspannungsauslöser
DE
c) = zusätzlicher Hilfskontakt
DE
d) = zusätzlicher Hilfskontakt
DE
Anschlüsse:
DE
L1(1), L2(3), L3(5)
T1(2), T2(4), T3(6)
DE
N
DE
DE
Bei der Installation folgende Punkte beachten:
DE
• Es können ein oder zwei Leiter unter eine Anschlussklemme installiert werden.
• Bei eindrähtigen Leitern müssen beide Leiter den gleichen Querschnitt aufweisen
DE
sowie aus dem gleichen Material bestehen.
DE
DE
DE
DE
eindrähtig
fein- oder mehrdrähtig
zulässige Drehmomente 1,8 ... 2,0 Nm
16
Leistungsschalter für den Motorschutz
Reihe 8146/5-V27
11530E00
= Phase (Eingang)
= Phase (Abgang)
= Nullleiter
Hauptkontakt-Klemmen
2
2 x 1,5 ... 10 mm
2 x AWG 16 to 8
15
2
2 x 1,5 ... 6 mm
2 x AWG 16 to 10
Einphasen-Wechselstrom und Gleichstrom
Anschlüsse:
N = Nullleiter / -Pol
P = Phase / +Pol
R = Motor, zu schützendes Gerät
Hilfskontakt-Klemmen
11532E00
2
2 x 0,75 ... 2,5 mm
2 x AWG 18 to 13
11534E00
2
2 x 0,75 ... 1,5 mm
2 x AWG 18 to 16
1 ... 1,2 Nm
Reihenklemmen
11533E00
2
1 x 0,5 ... 10 mm
1 x AWG 20 to 8
11535E00
2
1 x 0,5 ... 6 mm
2 x AWG 20 to 10
1,5 ... 1,8 Nm
