testo 312-2: ∆P Bereich 0...40 hPa, Auflösung 0,01 hPa
testo 312-3: ∆P Bereich 0...300 hPa, Auflösung 0,1 hPa
1
Sonde
anschließen
2
Gerät
einschalten.
- Segmenttest (3 sec.)
3
- Spannungsanzeige (3 sec.)
(siehe Seite 6)
- Funktionsprüfung
(siehe Seite 7)
Messmenü
4
08:38
-----
Messmenü
5
Messmenü-
08:38
Auswahl
mit Pfeiltaste.
-
-----

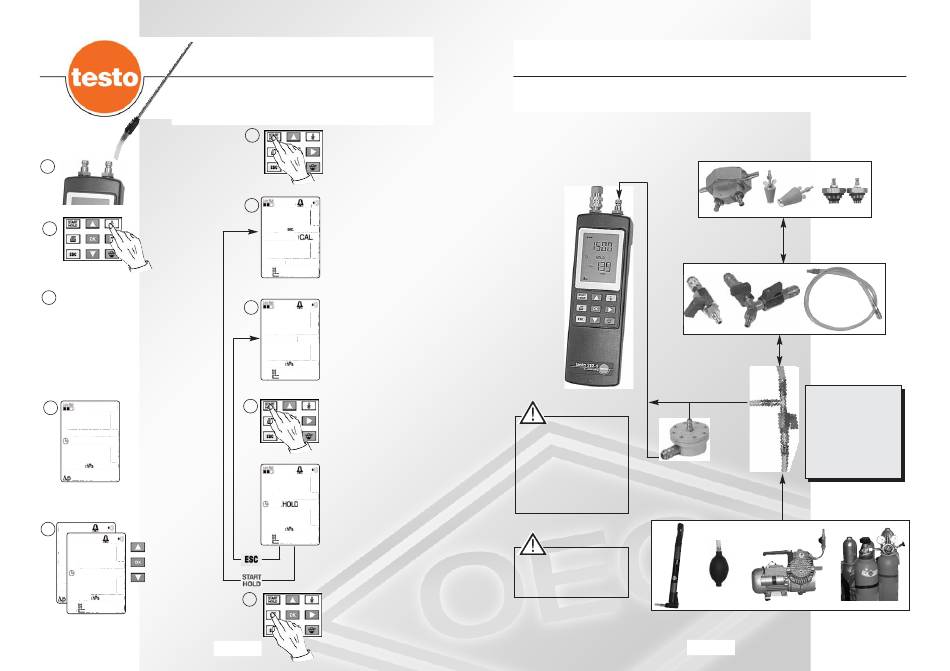

Messbeispiel: testo 312-2
Feindruck / Zugmessung
6
Messung starten.
7
09:25
Kalibrierphase
abwarten (5 sec.)
2
8
Sonde im Abgaskanal
09:25
fixieren. Im Display
erscheint der Mess-
wert.
- 0.24
9
Messwert abspeichern.
Im Display erscheint
HOLD
09:25
13.0
10
Die gespeicherten
Messwerte können
ausgedruckt werden.
8
Mini-
ventil
Druckwandler direkt an das
Gerät anschließen. Keine
Verlängerungsleitung
verwenden. Mit Druck
Druckwandler (für flüssige
beaufschlagen.
Medien); Bedienhinweise auf
Bevor der Druckwandler vom
Seite 22 beachten!
Gerät abgezogen wird, Druck
von der Leitung nehmen.
Maximalen Druckbereich
beachten.
Überdruck zerstört das Gerät.
Prüf-
pumpe
Messbeispiel: testo 312-2/-3
Anschlussvarianten
Einrohr-
Konische
Hochdruck-
Zählerkappe
Prüfstopfen
Stufenstopfen
Abzweig
Verbindungs-
schlauch
Abdrückset
Geeignet für:
- Vorprüfung
- Hauptprüfung
- Ermittlung der Ge-
brauchsfähigkeit
- Abdrücken von Wasser-
leitungen
Ballon-
Kompressor
Inertes Gas
pumpe
9
