HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-6072-4K geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-6072-4K vor-
sichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-6072-4K
korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-6072-4K mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „LAN/
Realtek/RTL8111B~G". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren
Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie
die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2

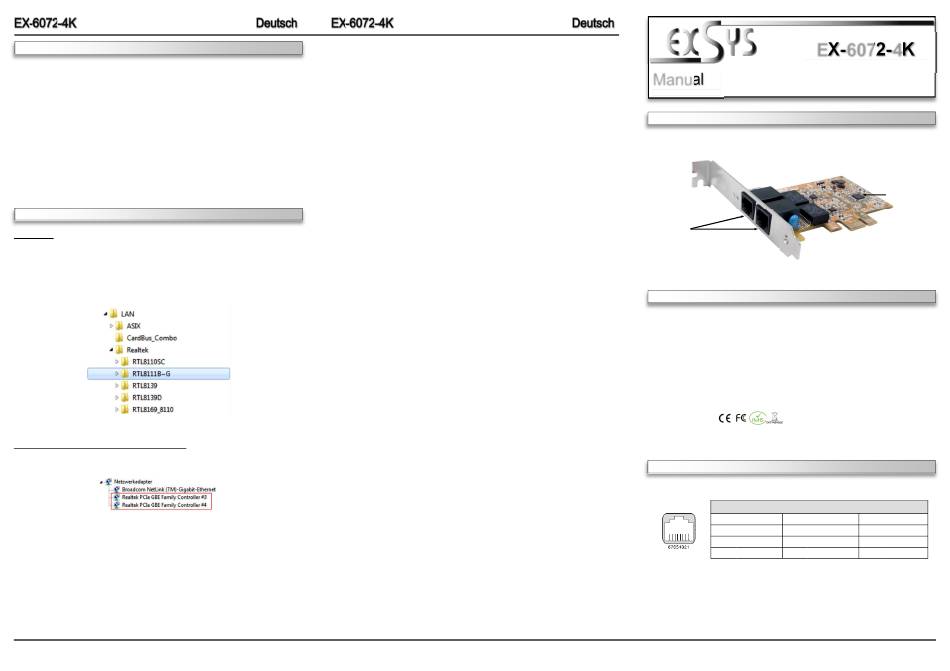

LAYOUT
2 x RJ45 Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-6072-4K is a plug & play high-speed Gigabit Ethernet PCI-Express expansion card. It
provides 2 external RJ45 Gigabit ports. The ports on the EX-6072-4K are equipped with a 4KV
Surge Protection. It uses data transfer rates up to 1Gbit on each port. The design fully utilize the
Realtek chipset, which represents the latest in high speed network interface technology. It
provides a secure and very high data transfer rate. It supports all PCI-Express slots x1 to x16
and almost every operating system. It is also supplied a Low Profile bracket for slim line cases.
Compatibility:
Operating Systems:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
RJ45 Port:
3
EX-6072-4K
Manual
Vers. 1.0 / 20.11.17
PCI-Express x1 to x16
Windows 98SE/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/
Linux/ UNIX/ Novell
2x RJ45 Gigabit Ethernet Port
EX-6072-4K, Low Profile Bracket, Driver CD, Manual
RJ45 Port
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
4
Realtek Chipset
Pin
Signal
7
BI_DD+
8
BI_DD-
