Planungshinweise
(Fortsetzung)
Aufbau-Kit bestehend aus:
■ Plattenwärmetauscher für Systemtrennung des Heizkreises mit
Mischer
■ Drehzahlgeregelter Hocheffizienz-Umwälzpumpe für den Heizkreis
mit Mischer
■ 3-Wege-Mischer mit Mischer-Motor
■ Mischerelektronik, kommunikationsfähig mit Vitotronic 200 über KM-
BUS
■ Einstellbarem Bypass

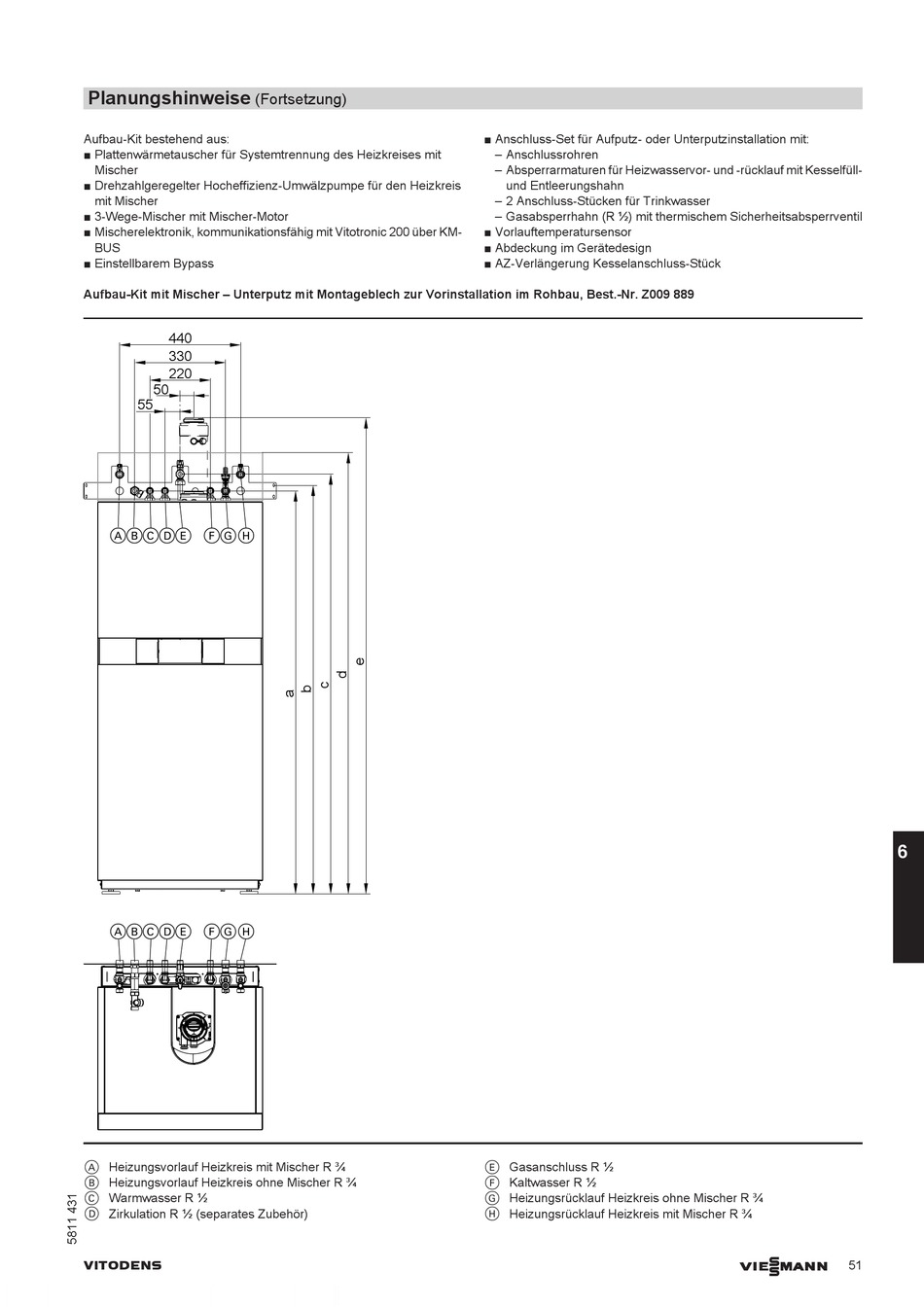

Aufbau-Kit mit Mischer – Unterputz mit Montageblech zur Vorinstallation im Rohbau, Best.-Nr. Z009 889
440
330
220
50
55
ABCD E FG H
ABCD E FG H
A Heizungsvorlauf Heizkreis mit Mischer R ¾
B Heizungsvorlauf Heizkreis ohne Mischer R ¾
C Warmwasser R ½
D Zirkulation R ½ (separates Zubehör)
VITODENS
■ Anschluss-Set für Aufputz- oder Unterputzinstallation mit:
– Anschlussrohren
– Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn
– 2 Anschluss-Stücken für Trinkwasser
– Gasabsperrhahn (R ½) mit thermischem Sicherheitsabsperrventil
■ Vorlauftemperatursensor
■ Abdeckung im Gerätedesign
■ AZ-Verlängerung Kesselanschluss-Stück
E Gasanschluss R ½
F Kaltwasser R ½
G Heizungsrücklauf Heizkreis ohne Mischer R ¾
H Heizungsrücklauf Heizkreis mit Mischer R ¾
