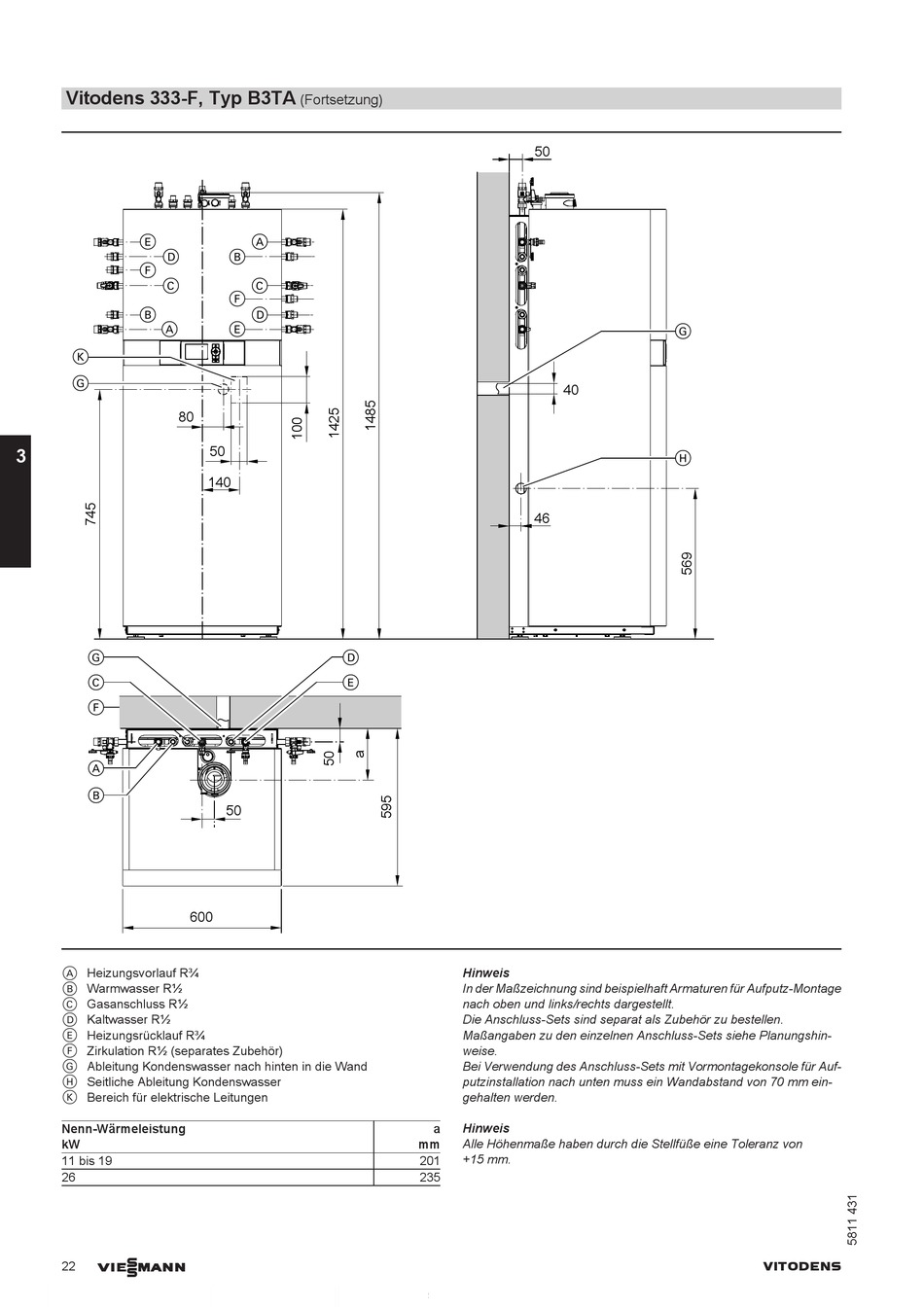

Vitodens 333-F, Typ B3TA
E
D
F
C
B
A
K
G
80
3
G
C
F
A
B
600
A Heizungsvorlauf R¾
B Warmwasser R½
C Gasanschluss R½
D Kaltwasser R½
E Heizungsrücklauf R¾
F Zirkulation R½ (separates Zubehör)
G Ableitung Kondenswasser nach hinten in die Wand
H Seitliche Ableitung Kondenswasser
K Bereich für elektrische Leitungen
Nenn-Wärmeleistung
kW
11 bis 19
26
VIESMANN
22
(Fortsetzung)
A
B
C
F
D
E
50
140
D
E
50
50
40
46
Hinweis
In der Maßzeichnung sind beispielhaft Armaturen für Aufputz-Montage
nach oben und links/rechts dargestellt.
Die Anschluss-Sets sind separat als Zubehör zu bestellen.
Maßangaben zu den einzelnen Anschluss-Sets siehe Planungshin-
weise.
Bei Verwendung des Anschluss-Sets mit Vormontagekonsole für Auf-
putzinstallation nach unten muss ein Wandabstand von 70 mm ein-
gehalten werden.
Hinweis
a
Alle Höhenmaße haben durch die Stellfüße eine Toleranz von
mm
+15 mm.
201
235
G
H
VITODENS
