Planungshinweise

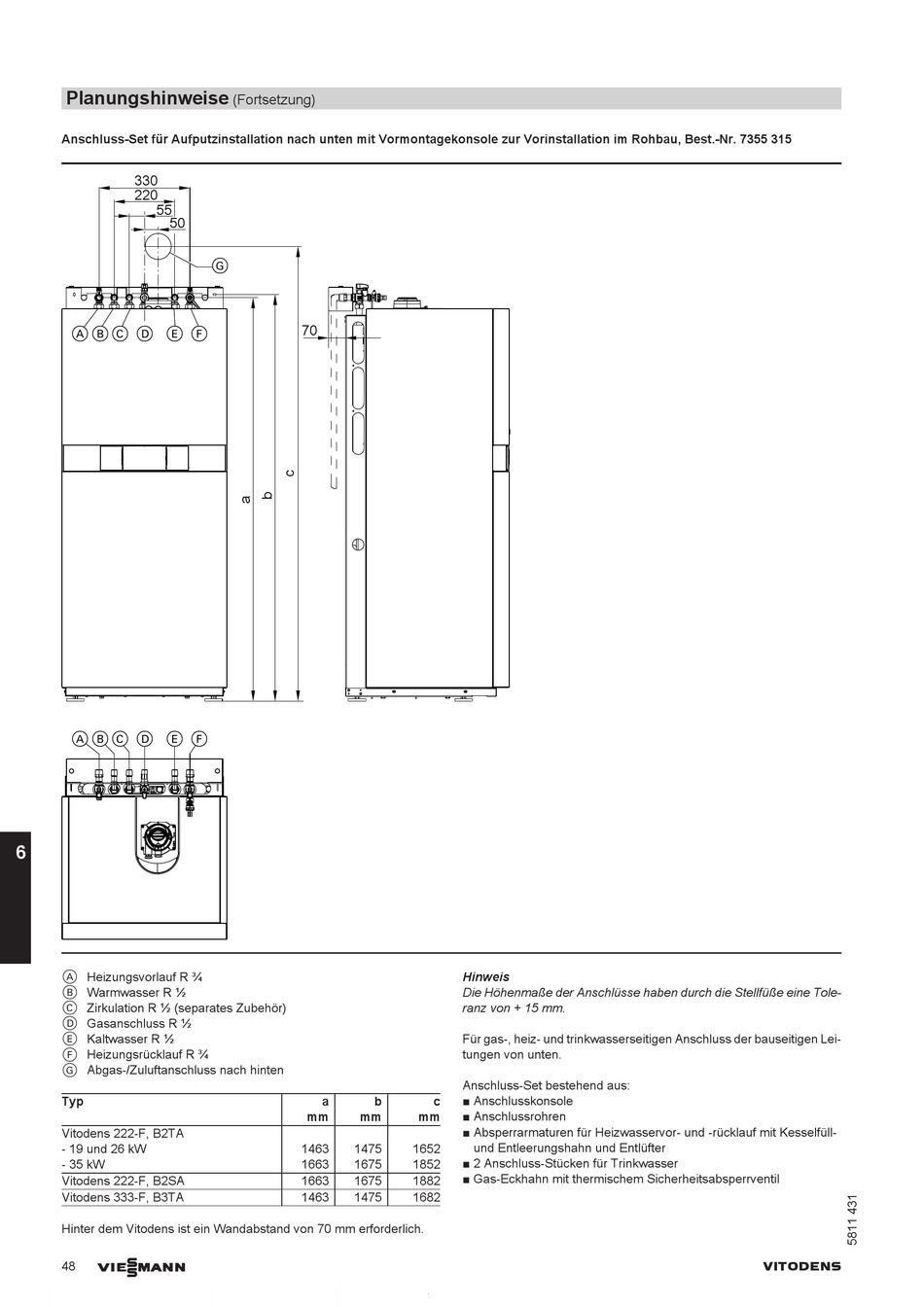

Anschluss-Set für Aufputzinstallation nach unten mit Vormontagekonsole zur Vorinstallation im Rohbau, Best.-Nr. 7355 315
330
220
55
50
A
B
C
D
E F
A
B
C
D
E F
6
A Heizungsvorlauf R ¾
B Warmwasser R ½
C Zirkulation R ½ (separates Zubehör)
D Gasanschluss R ½
E Kaltwasser R ½
F Heizungsrücklauf R ¾
G Abgas-/Zuluftanschluss nach hinten
Typ
Vitodens 222-F, B2TA
- 19 und 26 kW
- 35 kW
Vitodens 222-F, B2SA
Vitodens 333-F, B3TA
Hinter dem Vitodens ist ein Wandabstand von 70 mm erforderlich.
VIESMANN
48
(Fortsetzung)
G
70
a
b
mm
mm
1463
1475
1663
1675
1663
1675
1463
1475
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von unten.
Anschluss-Set bestehend aus:
■ Anschlusskonsole
c
■ Anschlussrohren
mm
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn und Entlüfter
1652
■ 2 Anschluss-Stücken für Trinkwasser
1852
■ Gas-Eckhahn mit thermischem Sicherheitsabsperrventil
1882
1682
VITODENS
