Viessmann VITODENS series Planungsanleitung Seite 37

Installationszubehör

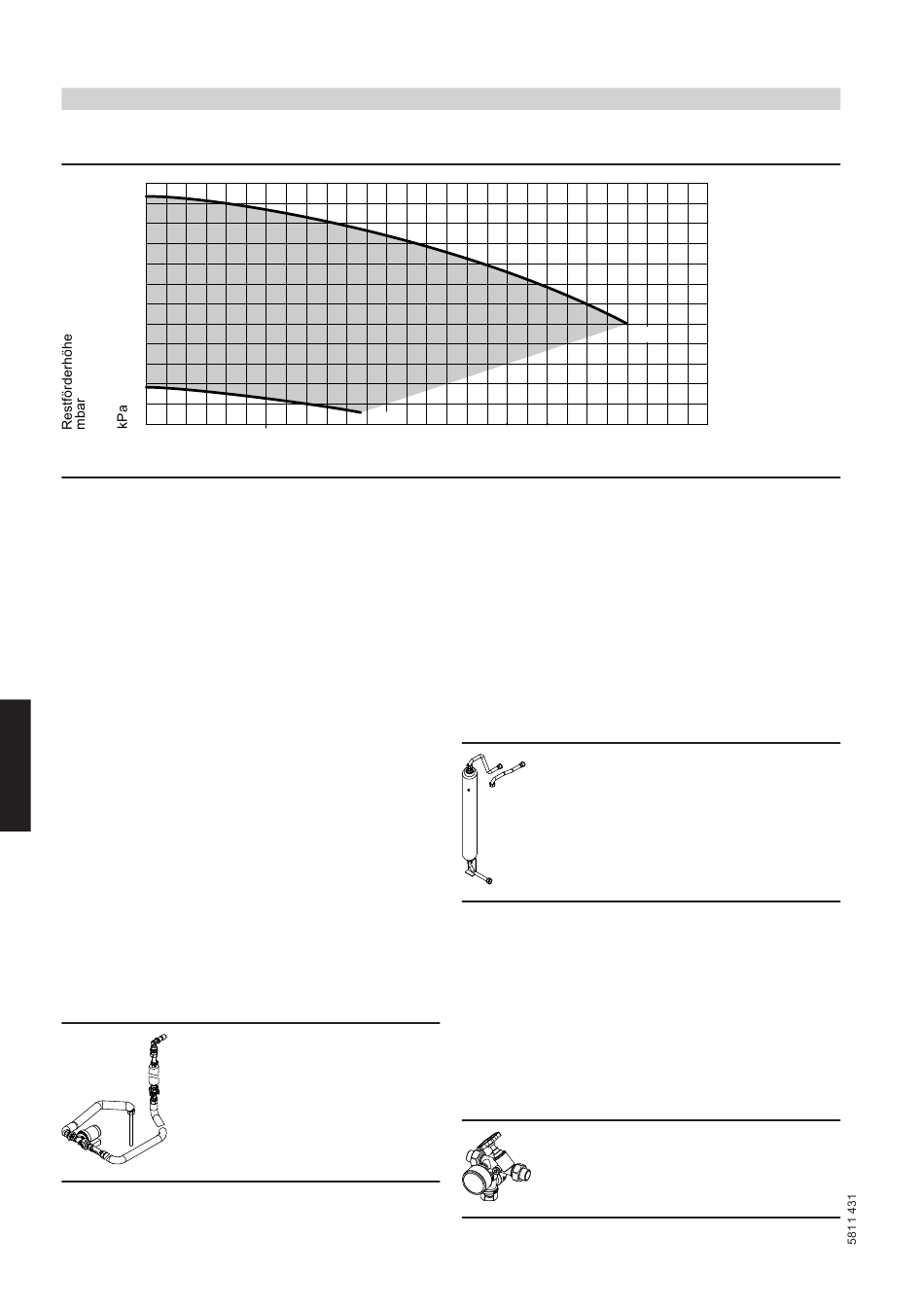

Restförderhöhen der eingebauten Umwälzpumpe für den Heizkreis mit Mischer
600 60
500 50
400 40
300 30
200 20
100 10
0 0
0 100
Volumenstrom in l/h
Ermittlung der übertragbaren Wärmeleistungen (Beispiele)
Über den Plattenwärmetauscher des Aufbau-Kits können max. 14 kW
Wärmeleistung übertragen werden. Um abgeglichene Volumenströme
des geregelten Heizkreises (Aufbau-Kit) und des ungeregelten Heiz-
kreises (Radiatorenheizkreis) zu erreichen, muss der hydraulische
Widerstand im Aufbau-Kit erhöht werden.
Dazu kann das als Zubehör erhältliche Strangregulierventil mit Durch-
flussanzeige an der Primärseite des Plattenwärmetauschers zwischen
Vor- und Rücklauf eingebaut werden. Die Nenn-Umlaufwassermenge
des Heizkessels (siehe Technische Daten) abzüglich des Volumen-
stroms durch den Plattenwärmetauscher des Aufbau-Kits ergibt den
Volumenstrom des ungeregelten Heizkreises.
Beispiel:
5
Vitodens 333-F, 4,0 -26 kW
■ Nenn-Umlaufwassermenge bei ΔT 20 K: 1018 l/h
■ Wärmeleistung für geregelten Heizkreis (angenommen): 13 kW
■ Resultierender Volumenstrom Primärseite Plattenwärmetauscher
bei ΔT 20 K: 560 l/h ≙ 9,3 l/min (einzustellen über das Strangregu-
lierventil)
■ Volumenstrom des ungeregelten Heizkreises : 1018 l/h – 560 l/h =
458 l/h
Anschluss-Set Zirkulationspumpe
Best.-Nr. 7514 306
Zum Einbau in das Gerät
Bestandteile:
■ Hocheffizienz-Umwälzpumpe
■ Durchflussregulierventil
■ Rohrgruppe mit Wärmedämmung
VIESMANN
36
(Fortsetzung)
Min.
200 300 400 500 600 700 800 900 1000 1100 1200
Hinweis
Bei Vitodens mit Ladespeicher oder Solarspeicher ist zusätzlich eine
Erweiterung AM1 oder EA1 zum Anschluss an die Vitotronic erforder-
lich.
Anschluss-Set Trinkwasser-Ausdehnungsgefäß
Best.-Nr. 7351 854
Zum Einbau in das Gerät
Max. Betriebsdruck in der Kaltwasserleitung: 3 bar (0,3 MPa)
Bestandteile:
■ Trinkwasser-Ausdehnungsgefäß, Inhalt 4 l, Vordruck 3 bar
(0,3 MPa)
■ Anschlussrohre
Sicherheitsgruppe nach DIN 1988
DN 15
Bestandteile:
■ Absperrventil
■ Rückflussverhinderer und Prüfstutzen
■ Manometer (Best.-Nr. 7219 722 und 7265 023)
oder
Manometeranschluss-Stutzen (Best.-Nr. 7351 842 und 7351 840)
■ Membran-Sicherheitsventil
Für bauseitige Aufputzinstallation
Max.
1300 1400
VITODENS
