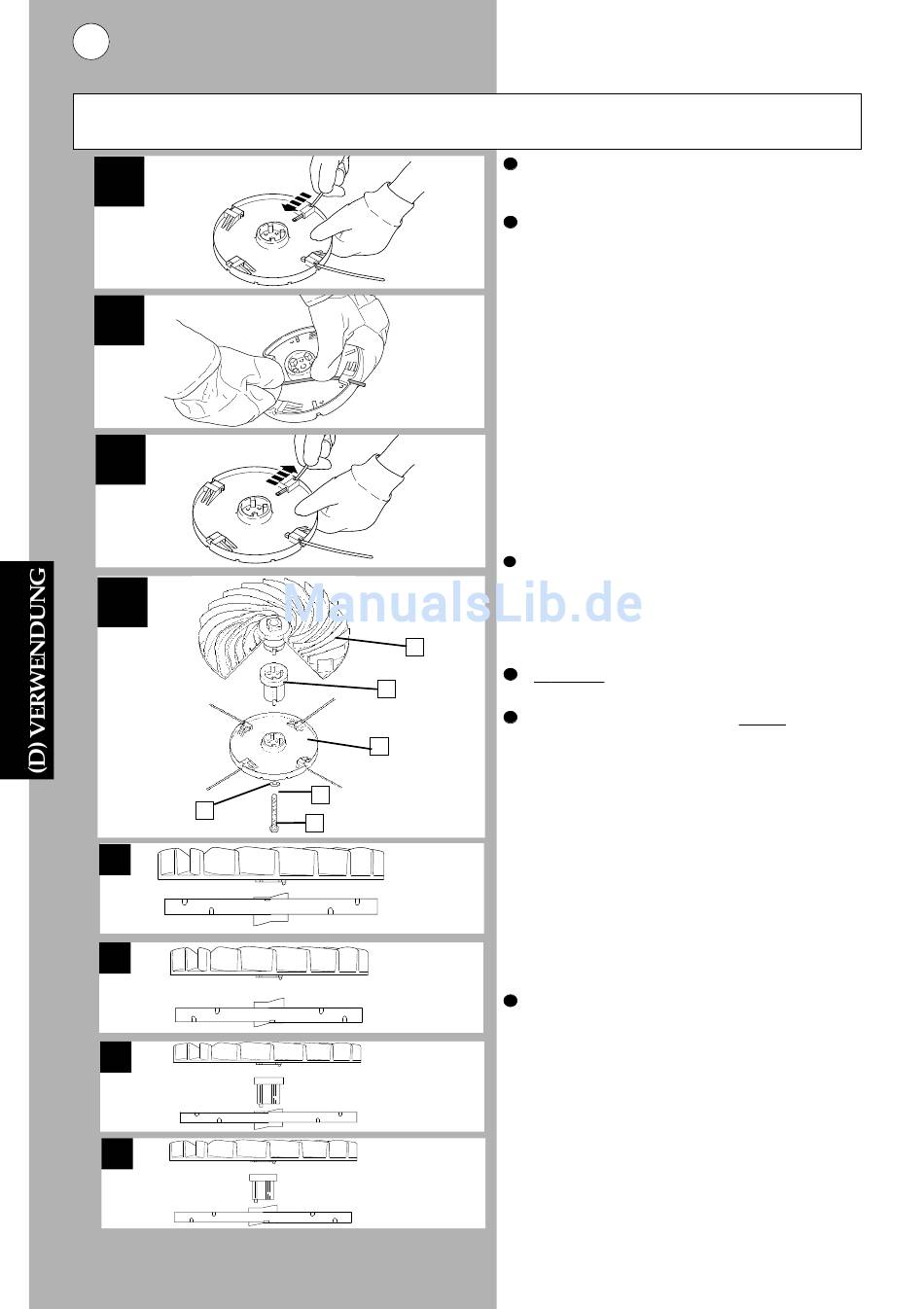

Aus- und Einbau der Faden
Höheneinstellung
6
5
4
2
1
Maximale
Schnitthöhe
Niedrigste
Schnitthöhe
Der Faden ist scharf. Tragen Sie deshalb
Handschuhe und seien Sie beim Umgang
damit vorsichtig.
Der Faden muß mehrmals während der
Verwendung und nach dem Trimmen
überprüft werden.
Ausbau der Schnur
1.
Die Maschine ausschalten und die
Zündkerzenzuleitung trennen.
2.
Der Faden in Richtung Mitte der Trimmscheibe
schieben und vorsichtig herausnehmen. Siehe
Abb. N.
Einbau der Schnur
1.
Der Faden mit Daumen und Zeigefinger halten
und den anderen Daumen als Hilfe
verwenden. Sie dabei um den Mittelteil der
Trimmscheibe biegen (siehe Abb. P) und
dann durch das Loch am Rand der
Trimmscheibe fädeln.
2.
Der Faden vorsichtig gemäß Abb. Q
herausziehen.
Die Länge der Faden, die über den Rand der
Scheibe hinausragt, muß immer gleichmäßig
sein. Falls zwischen den vier der Fadenängen
eine Abweichung von mehr als einem halben
Zoll vorhanden ist, müssen diese sofort mit
vier vollen neuen Längen ersetzt werden.
Wichtig: Jeweils vier der Faden
einbauen.
Beim HVT52 dürfen nur gelbe der
Faden verwendet werden.
Änderung der Schnitthöhe
1.
Bolzen (R1) mit einem 14-mm-Steckschlüssel
lockern. Bolzen (R1), Federscheibe (R2),
Unterlegscheibe (R3), Trimmscheibe (R4) und
Abstandsstück (R5) (falls angebracht)
entfernen.
2.
Das Turbinenrad (R6) vorsichtig von der
Motorwelle entfernen.
3.
Die erforderliche Schnitthöhe auswählen
(siehe Abb. S, T, U & V) und, falls erforderlich,
der Faden auswechseln. Sicherstellen, daß die
der Faden auf der richtigen Seite der
Trimmscheibe angebracht ist.
Wichtig: Der Faden muß auf der Seite
der Scheibe sein, die bei Installierung
zum Gras hin zeigt.
4.
Das Turbinenrad (R6) wieder an der
Motorwelle anbringen und dabei sicherstellen,
daß die Position korrekt ist. Abstandsstück
(R5) (falls angebracht), Trimmscheibe (R4),
Unterlegscheibe (R3), Federscheibe (R2) und
Bolzen (R1) wieder anbringen.
5.
Die Einheit mit dem Bolzen (R1) sichern und
dabei sicherstellen, daß die gesamte Einheit
fest ist (im Zweifelsfalle setzen Sie sich bitte
mit Ihrem Händler in Verbindung).
