Anweisungen zum Mischen von Kraftstoff

1.
Sicherstellen, daß die Mischflasche und der Deckel sauber sind und auf einer ebenen Fläche stehen.
2.
Frisches bleifreies Normalbenzin bis zu der 1-Liter-Markierung an der Flasche einfüllen.
3.
Ein hochwertiges Zweitaktöl bis zur 25 : 1 Markierung (40 ml Öl) an der Flasche einfüllen.
4.
Den Deckel zuschrauben und den Behälter solange schütteln, bis Benzin und Öl richtig vermischt sind.
5.
Den Einfüllverschluß säubern und den Kraftstofftank füllen.
C
3
4
D
6
E
Produkttypenschild

Montage und Einstellung

4
2
2
1
5
5
2
3
F
Jedes Flymo-Produkt ist durch ein silberfarbiges und
schwarzes Produkttypenschild gekennzeichnet. Damit
sichergestellt werden kann, daß Sie über alle
Produktangaben verfügen, wenn Sie Ersatzteile
bestellen wollen, Rat von einer unserer zugelassenen
Kundendienstzentralen benötigen oder sich mit
Flymo/Partners eigener Kundendienstabteilung in
Verbindung setzen, sollten Sie im zur Verfügung
stehenden Platz Notizen der in Abbildung B gezeigten
Angaben machen. Sie sollten sich auch über das
Kaufdatum und den Kaufort Notizen machen, bevor
Sie Ihre Garantiekarte zurückschicken.

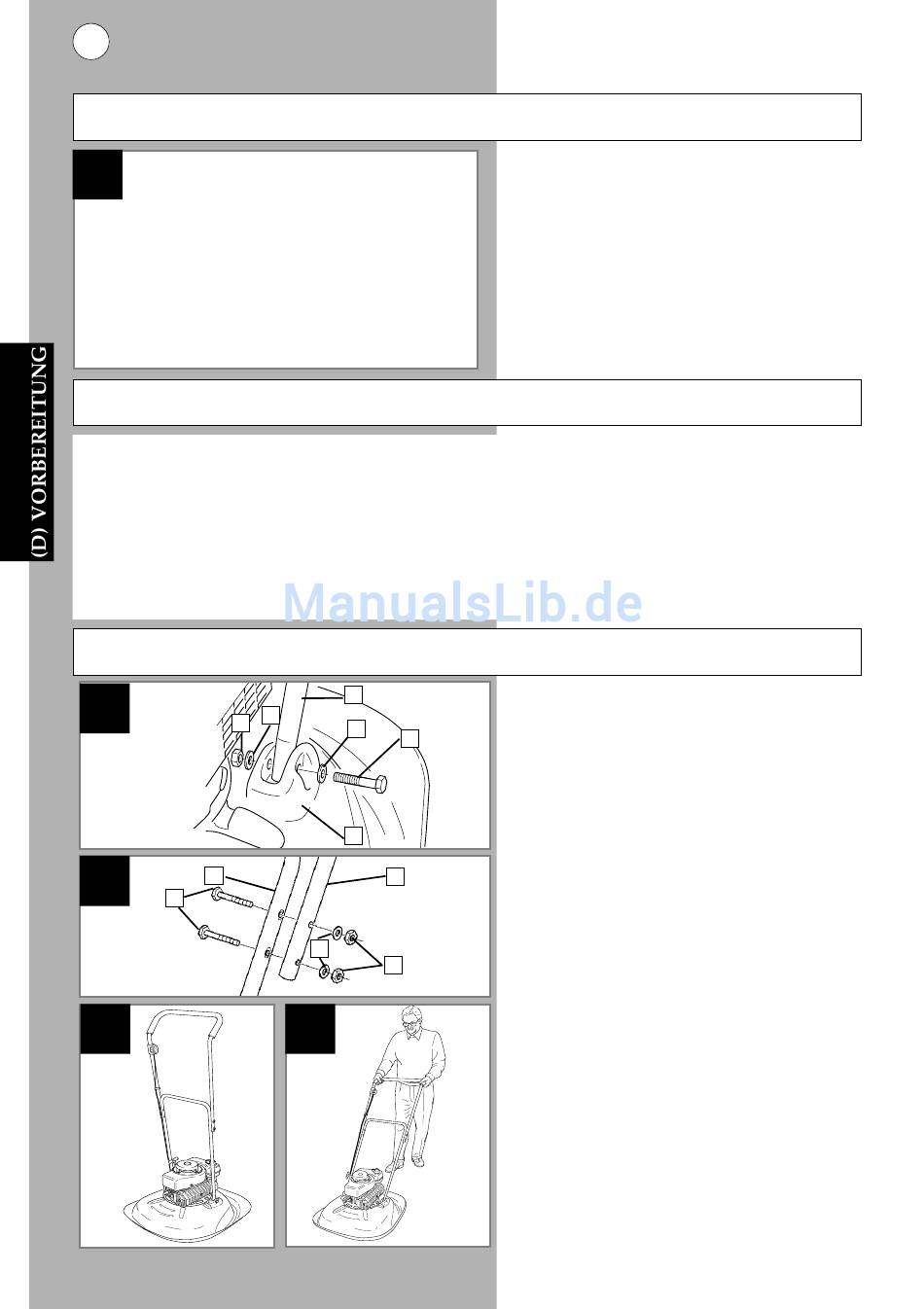

Installieren des unteren Griffs an der
Haube (Abb. C)
Der Grastrimmer muß sich dazu auf dem Boden
befinden:
1.
Bolzen (C1), Unterlegscheiben (C2) und
Sicherungsmuttern (C3) aus dem PE-Beutel
nehmen.
2.
Eine Unterlegscheibe (C2) auf dem Bolzen
(C1) plazieren und den unteren Griff (C4)
sicher befestigen, indem der Bolzen (C1)
durch die Haubenstütze (C5) und den
unteren Griff (C4) geführt wird.
3.
Die Unterlegscheibe (C2) auf dem Bolzen
plazieren und mit der Sicherungsmutter
(C3) befestigen.
Installieren des oberen Griffs an den
unteren Griff (Abb. D)
Den oberen Griff (D5) am unteren Griff (D4)
befestigen, indem die Bolzen (D6) und
Unterlegscheiben (D2) angebracht und mit den
Sicherungsmuttern (D3) befestigt werden.
Griffposition
Die Griffposition kann geändert werden, indem
der Griff vorwärts zur Parkposition (Abb. E)
oder zurück zur Trimmposition (Abb. F) bewegt
wird.
