2.0 INSTALLATION

2.1 Nutzungslimits

Der Tortyp, die Höhe und die Form der Flügel sowie die klimatischen Bedingungen bestimmen die Nutzungslimits; bei der Installation müssen sie in
jeder Hinsicht berücksichtigt werden. Die Angaben in Tabelle 2 sind lediglich als Richtwerte zu verstehen.

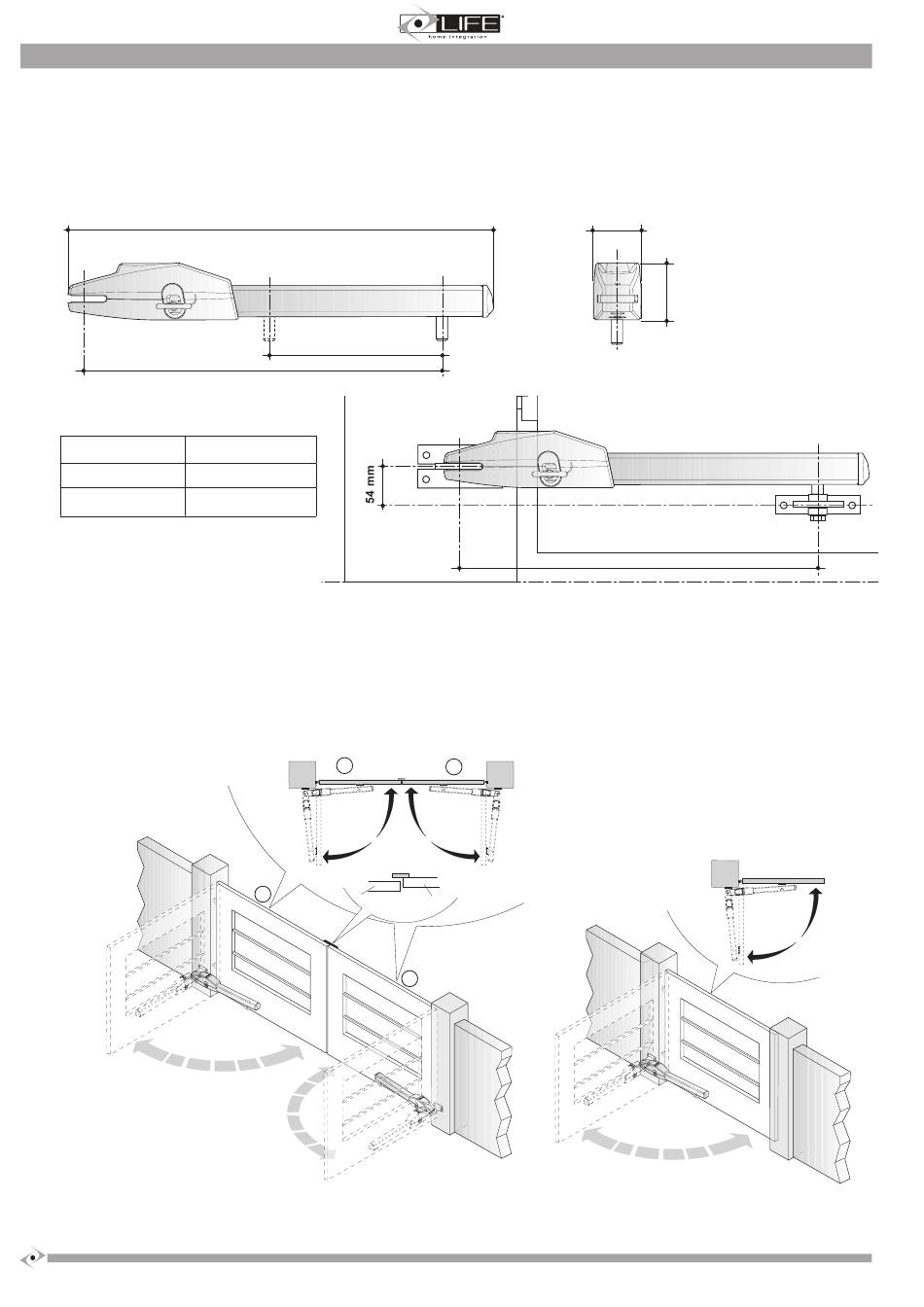

OP2004
MAX. 660 mm
Tab. 2: Grenzwerte für Platzbedarf Modell OP2
Max. Flügelbreite (m) Max. Flügelgewicht (kg)
1,50
2,00

2.2 Standardinstallation

1) ANLAGE MIT ZWEI FLÜGELN:
Die Bestimmung von Flügel 1 und Flügel 2 des Tors ist wesentlich für den Betrieb der Automation:
Flügel 1: Dieser Flügel öffnet als erster, wenn das Tor geschlossen ist, und schließt als zweiter, wenn beide Flügel geöffnet sind; beim
Schließen des Tors erreicht er den Endanschlag nach dem Flügel 2.
Flügel 2: Dieser Flügel öffnet als zweiter, wenn das Tor geschlossen ist, und schließt als erster, wenn beide Flügel geöffnet sind; beim
Schließen des Tors erreicht er den Endanschlag vor dem Flügel 1.
OP20021
750 mm
360 mm
300
200
1
1
1
2
85 mm
2
2
2
102 mm
640 mm
2) ANLAGE MIT NUR EINEM
FLÜGEL: Flügel 1: Einziger Flügel
des Tors.
OP2005
OP2002
