Life OPTIMO OP2 24 UNI Installations-, Betriebs- Und Wartungsanleitung Seite 10

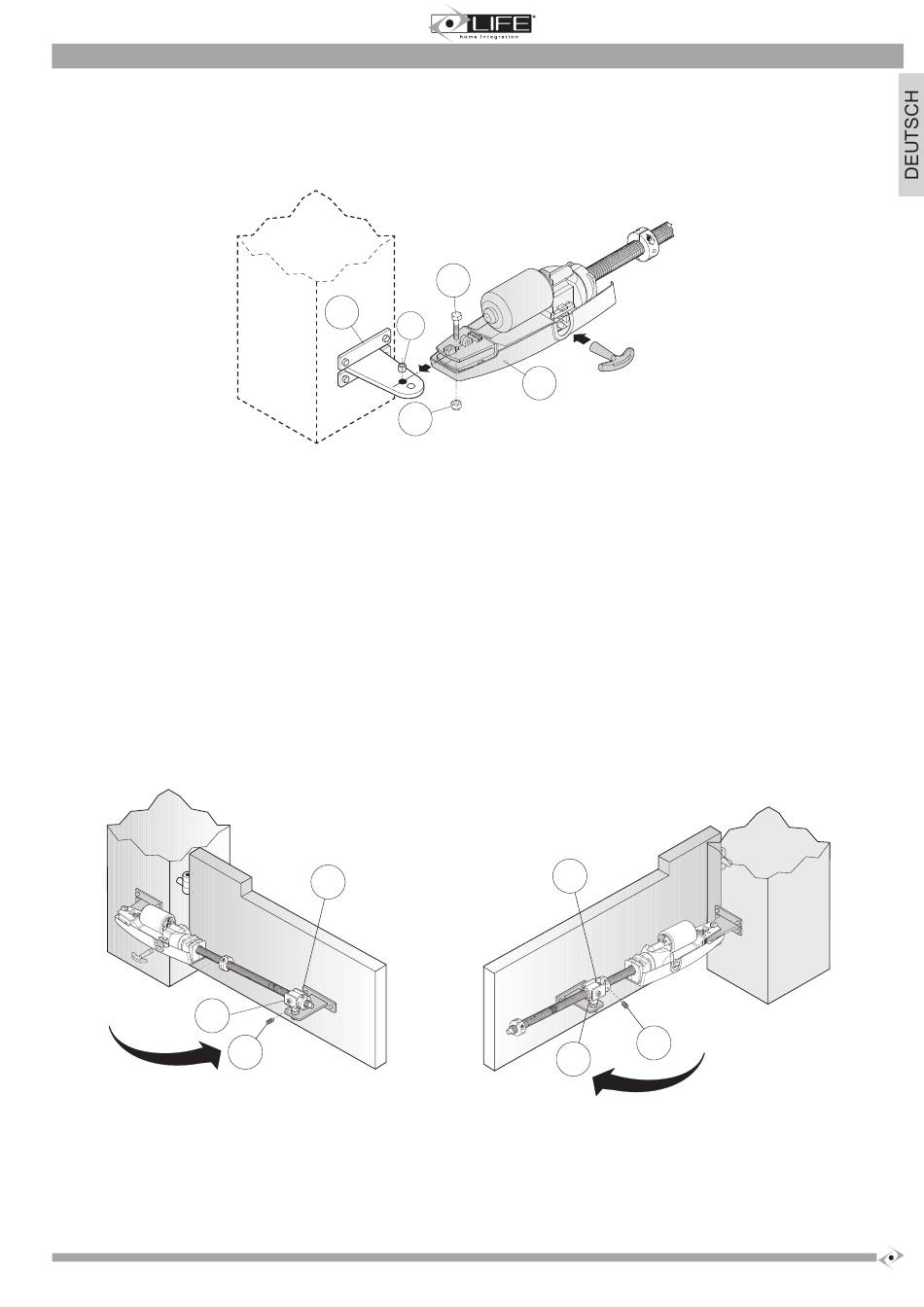

d) Die Buchse (5) in die ausgewählte Bohrung des hinteren Bügels (3) einfügen und die Gabel des Stellmotors (6) so am Bügel (3) einschieben,
dass die Positionen von Bohrung und Buchse übereinstimmen; die Schraube (7) in die Bohrung eindrehen und die gesamte Baugruppe mit der
selbstsperrenden Mutter (8) festschrauben; siehe Abbildung.
e) Den Stellmotor (6) am vorderen Bügel (3) befestigen; die hierbei verwendete Schraube kräftig festziehen.
f) Das Tor mehrmals per Hand öffnen und schließen und hierbei prüfen, ob die Bewegung des Flügels regelmäßig erfolgt und sich der Stellmotor
auf einer Ebene parallel zur Bewegungsebene des Tors bewegt.
g) Prüfen, ob die Halterung der Schraubenmutterbuchse einwandfrei auf der Schneckenwelle des Stellmotors gleitet und ob bei geschlossenem
und geöffnetem Flügel mindestens 5 mm zwischen der Halterung der Schraubenmutterbuchse und den Endanschlägen der Schließung und
Öffnung verbleiben.
h) Sofern erforderlich, eine andere Bohrung am hinteren Bügel verwenden, und die Arbeitsschritte der Punkte c) und d) wiederholen.
i) Die Positionen der Öffnung und Schließung der Torflügel präzise bestimmen, indem die Positionen der Endanschläge folgendermaßen
eingestellt werden:
§ Das Tor in die geschlossene Position bis zum mechanischen Endanschlag führen,
§ Den Endanschlag der Schließung (1) mit einem geeigneten Schlüssel lockern, so positionieren, dass er die Halterung der
Schraubenmutterbuchse (5) berührt, und anschließend wieder festziehen, indem die Schrauben mit Kraft und die Schraube ohne Kopf
(6) festgezogen werden.
§ Den Flügel des Tors in die gewünschte Öffnungsposition führen.
§ Den Endanschlag der Öffnung (2) mit einem geeigneten Schlüssel lockern, so positionieren, dass er die Halterung der
Schraubenmutterbuchse (5) berührt, und anschließend wieder festziehen, indem die Schrauben mit Kraft und die Schraube ohne Kopf
(7) festgezogen werden.
5
OP20014
j) Den vorderen Bügel des Stellmotors endgültig am Flügel des Tors befestigen; hierzu je nach Material des Flügels die geeigneten
Befestigungsmittel auswählen (mit Schrauben oder durch Festschweißen).
k) Den Stellmotor wieder verriegeln; siehe hierzu die Beschreibung in Kap. ENTRIEGELUNG DES STELLMOTORS.
l) Die zuvor entfernten Deckel, einer aus Kunststoff, der andere aus Aluminium, wieder montieren.
3
5
8
OP20013
1
6
7
6
2
5
5
7
OP20015
