3. Aufbau, Anschlüsse & Jumper Einstellungen

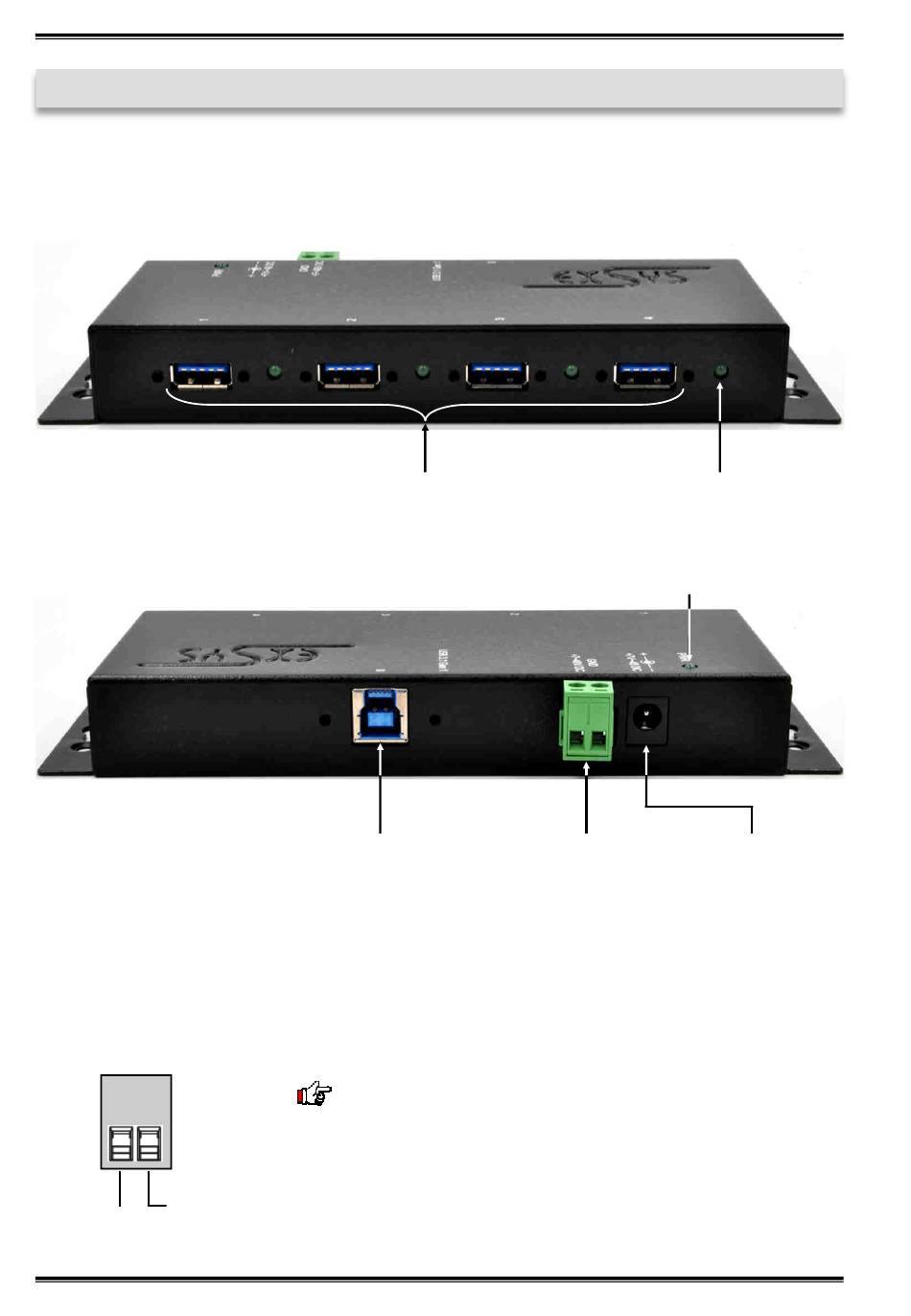

3.1 Aufbau
Vorderseite:
Rückseite:
3.2 Anschlüsse
+7V - 48V T-Block:
GND (Ground)
+7V - 48V
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
4x USB 3.1 (Gen1)
Downstream A-Buchse
1x USB 3.1 (Gen1)
Upstream B-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
4
EX-1183HMVS
Status LED
für jeden Port
Betriebs LED
7-48V T-Block
7-48V Buchse für
für optionales
externes Netzteil
enthaltenem Netzteil
im Lieferumfang
