Exsys EX-1183HMVS-W Bedienungsanleitung

EX EX- EX - - 1183HMVS- 1183HMVS 1183HMVS - - W W W

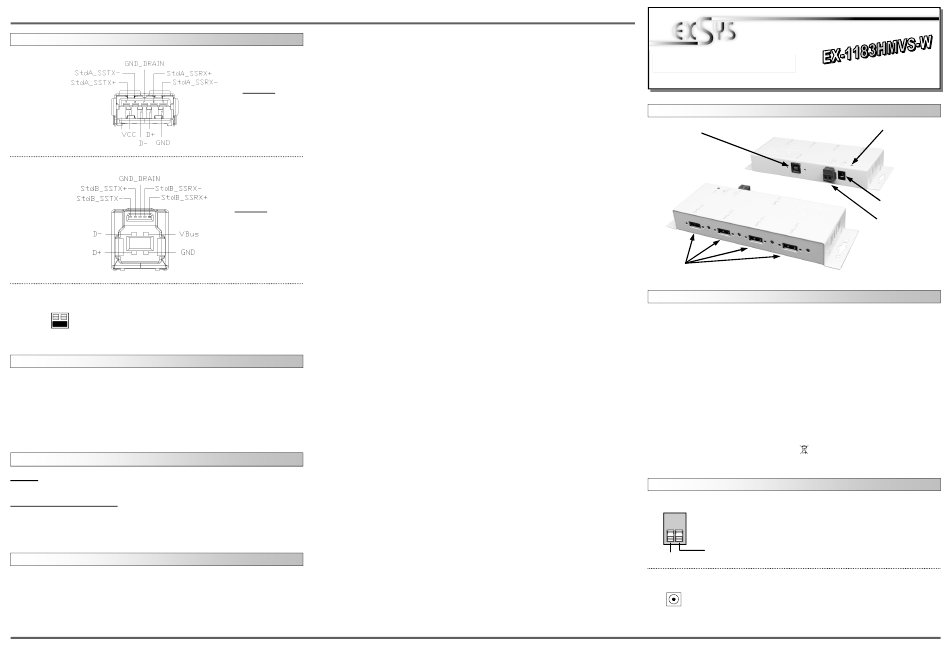

JUMPER SETTING & CONNECTORS
USB 3.0
A-Connector:
USB 3.0
B-Connector:
JP1:
Self
Self = Power via Terminal block power supply 7V - 24V (Default)
Bus Bus = Power via USB Bus 5V
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1183HMVS-W. Please refer your computer's reference manual whenever in
doubt.
1. Connect the USB cable to the USB B-Connector of the Hub.
2. Connect the power supply to the T-Block or DC Connector of the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Connector at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation OS will recognize the device automatically and install its drivers.
CHECK INSTALLED DRIVER
Open as sample the >Device manager< . Now you should see at „USB Devices" the following
new entrys: <USB Root Hub>.
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connec-
tors. Never use a moist or wet cloth for cleaning!
5
All manuals and user guides at all-guides.com
English English English EX EX- EX - - 1183HMVS 1183HMVS 1183HMVS- - - W W W
Attention!
Never plug in with
force or in wrong
direction.
Attention!
Never plug in with
force or in wrong
direction.
English English English
AUFBAU
USB 3.0 B-Buchse
PC-Anschluss
USB 1-4:
4 x externe USB 3.0 A-Buchse
für Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1183HMVS-W ist ein USB 3.0 HUB für bis zu 4 Endgeräte. Die EX-1183HMVS-W ist
mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt
alle USB Anschlüsse von 2.0 bis 3.0. Über die externe Stromversorgung per Netzteil können an
jedem Port 1,5A zur Verfügung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufla-
den von iPhone, iPad, Smartphone und Tablet. Der serielle USB 3.0 Bus wird optimal durch die
Leistung des schnellen Genesys Chipsatz unterstützt. Die EX-1183HMVS-W gewährleistet so
eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit/s! Er besitzt
zusätzlich verschraubbare USB-Anschlüsse und unterstützt den self powered und bus powered
Modus. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Ein-
stellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch vorge-
nommen werden. Die EX-1183HMVS-W ist zusätzlich mit einem USB Power Überspannungs-
schutz ausgestattet.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
+7V ~ 24V T-Block:
12 Volt Buchse:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 16.09.14
USB 2.0 & 3.0
Alle Betriebssysteme
4x A-Buchse, 1x B-Buchse, 1x T-Block 7-24V, 1x 12V Buchse
EX-1183HMVS-W, Anleitung, USB Kabel, Netzteil
CE / FCC / RoHS / WEEE DE97424562 / WHQL
CE CE CE
ACHTUNG !!!
Schließen Sie niemals Strom an Ground an, da dies Ihre Hardware
zerstören kann!!!
GND (Ground)
+7V ~ 24V
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
1
Betriebs LED
12V DC Anschluss
für beiliegendes
Netzteil
7-24V T-Block für
optionales externes
Netzteil
