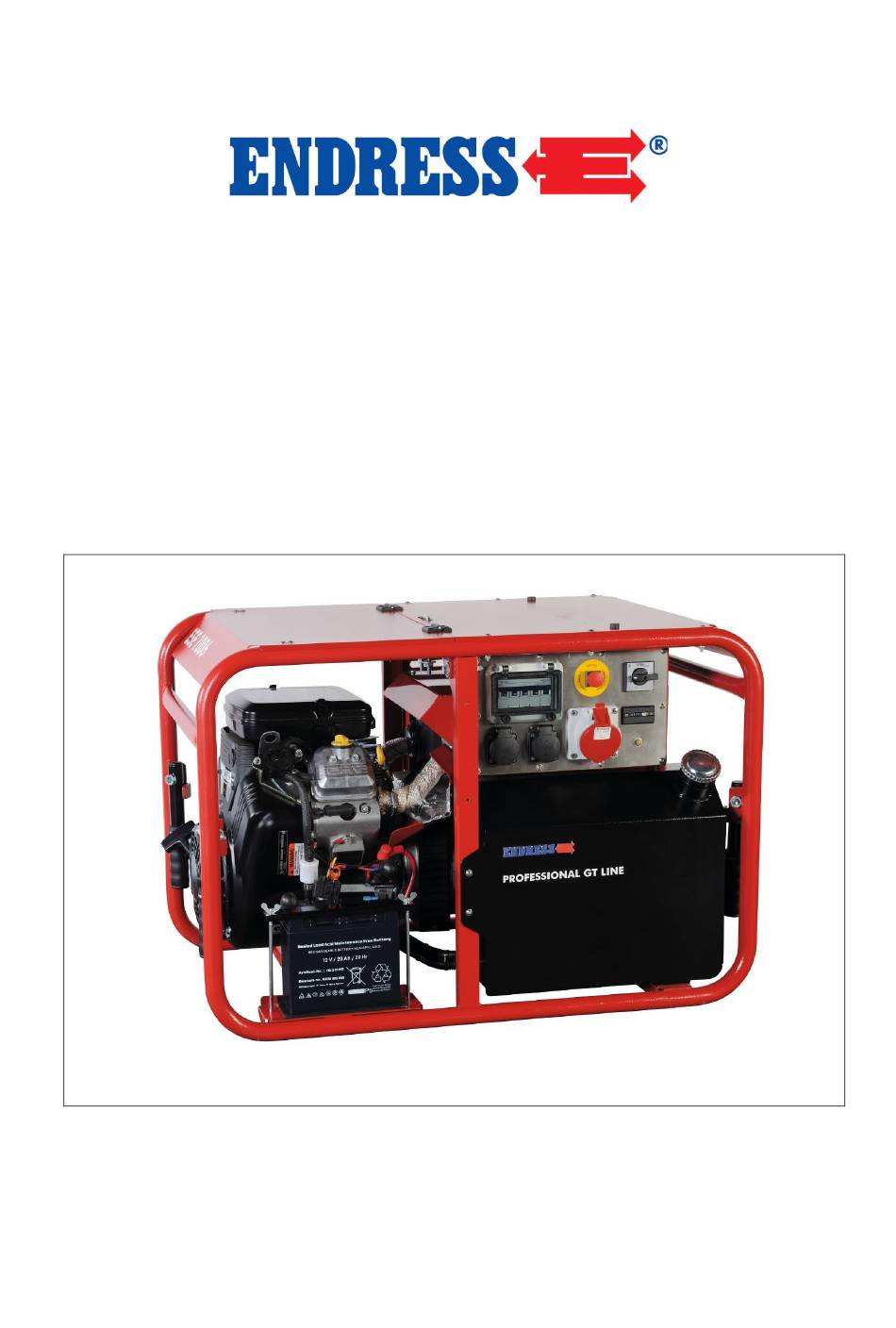

ORIGINAL-BETRIEBSANLEITUNG

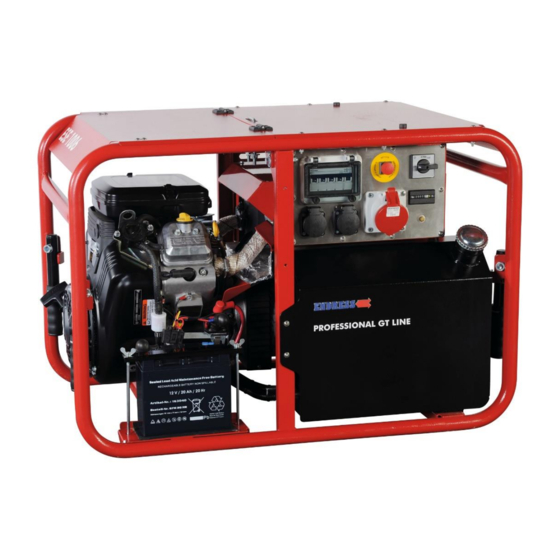

ESE 1006 DBS-GT
ESE 1006 DBS-GT ES
Stand: März 2018
Artikel-Nr. 112023
Artikel-Nr. 112024
ESE 1006 DBS-GT (ES)
