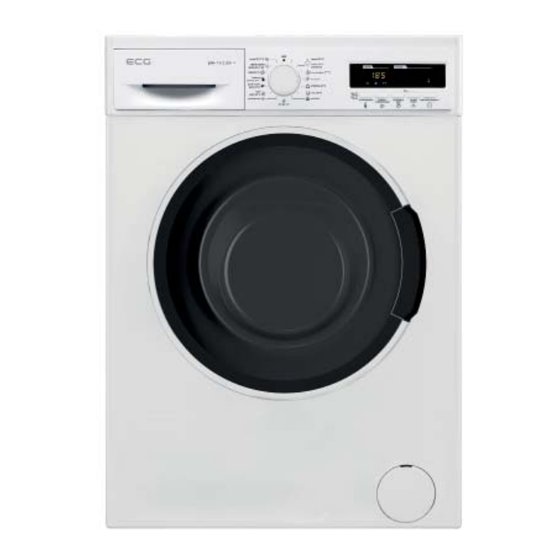

- Seite 1 EWF 1473 DA+++ WASCHMASCHINE BEDIENUNGSANLEITUNG Bitte lesen Sie vor der Inbetriebnahme des Produktes diese Anleitung und die darin enthaltenen Sicherheitshinweise aufmerksam durch. Die Bedienungsanleitung muss dem Gerät immer beigelegt sein.
-
Seite 3: Inhaltsverzeichnis
WASCHMASCHINE INHALT BESCHREIBUNG ....................................... 6 INSTALLATION DER WASCHMASCHINE ............................7 Entfernen des Verpackungsmaterials ............................7 Transportsicherung entfernen ..............................7 Einstellbare Füße .....................................7 Stromanschluss ....................................8 Anschließen der Wasserzufuhr ..............................9 Anschließen des Ablaufschlauches ............................9 GEBRAUCHSHINWEISE ..................................10 Waschmittelschublade ................................10 BEDIENUNG ......................................11 Drehknopf ...................................... 11 Bedienfeld und Bedientasten .............................. - Seite 4 Vergewissern Sie sich, dass die Spannung an 13. Stellen Gerät keiner direkten Ihrer Steckdose mit der Spannung auf dem Sonnenstrahlung oder Regen aus und benutzen Etikett übereinstimmt Steckdose es nicht im Freien. ordnungsgemäß geerdet wurde. Die Steckdose 14. In der Nähe des Verbrauchsgerätes sollten keine muss gemäß...
-
Seite 5: Empfehlung
SPANNUNGSGEFAHR, UNFALLGEFAHR! Empfehlung • Vor der Anwendung der neuen Waschmaschine sollten Sie einen qualifi zierten Installateur oder einen autorisierten Kundenservice zu Hilfe holen, die Ihnen mit der Installation und Inbetriebnahme helfen. • Installieren Sie die Waschmaschine an einen gut belüfteten Ort mit einer ausreichenden Luftzirkulation. Verbrauchsgerät so aufstellen, damit die Waschmaschinentür vollständig geöff net werden kann. -
Seite 6: Sicherheit Von Kindern
• Mit der Waschmaschine sollten mindestens 2 Personen manipulieren. Sicherheit von Kindern • Kinder unter 3 Jahren, die nicht dauerhaft beaufsichtigt werden, dürfen nicht in die Nähe der Waschmaschine kommen. Kinder müssen dauerhaft beaufsichtigt werden, falls Sie sich in der Nähe der Waschmaschine aufhalten. -
Seite 7: Installation Der Waschmaschine
Bedienfeld und Bedienelemente Waschmittelschublade Bedienfeld mit Display und Tasten Drehknopf INSTALLATION DER WASCHMASCHINE Entfernen des Verpackungsmaterials Das Verpackungsmaterial schützt die Waschmaschine vor Transportschäden. Das Verpackungsmaterial ist umweltfreundlich und wiederverwertbar. Mit der Wiederverwertung sparen Sie Naturressourcen und schützen die Umwelt. Transportsicherung entfernen ENTFERNEN Sie vor dem Gebrauch der Waschmaschine die Transportsicherung, die sich auf der Rückseite der Waschmaschine befi ndet. -
Seite 8: Stromanschluss
• Die Waschmaschinenfüße können durch Drehen eingestellt werden. • Gleichen Sie Unebenheiten niemals mit Kartons, Holz oder sonstigem Material aus. • Diagonale Kontrolle: Üben Sie Druck an die Ecken der Waschmaschine aus. Die Waschmaschine sollte nicht wackeln. Überprüfen Sie beide Diagonalen. Bei wackeliger Bewegung, Waschmaschinenfüße neu einstellen. -
Seite 9: Anschließen Der Wasserzufuhr
Anschließen der Wasserzufuhr • Die Waschmaschine wird mit einem Kaltwasser-Zulaufschlauch geliefert. • Damit an den Verbindungsstellen kein Wasser entkommt, wurde eine Mutter beigefügt, die an den Zuleitungsschlauch beim Wasserhahn aufgesetzt werden muss. • Der neue Zuleitungsschlauch ist an den Wasserhahn mit einem 3/4 Zoll Gewinde anzuschließen. -
Seite 10: Gebrauchshinweise
GEBRAUCHSHINWEISE Waschmittelschublade Waschmittelfach für Hauptwaschgang Weichspülerfach Waschmittelfach für Vorwäsche Ablagefach für fl üssiges Waschmittel Einzelne Fächer Waschmittelfach für Hauptwaschgang: Dieses Fach ist für Waschmittel (fl üssige oder pulverförmige Waschmittel), Anti-Kalk-Mittel u. dgl. bestimmt. In diesem Fach befi ndet sich auch das Ablagefach für fl üssiges Waschmittel. Fach für Weichspüler, Stärke, Waschmittel: Sie können Weichspüler benutzen (wir empfehlen Menge und Typ gemäß... -
Seite 11: Bedienung
• Für Temperaturbereiche zwischen 40 °C und 60 °C sollte ein geeignetes Waschmittel gemäß Stoff typ und Verschmutzungsgrad ausgewählt werden. Herkömmliche Waschmittel sind für stark verschmutzte Weiß- und Buntwäsche geeignet. Flüssige Waschmittel oder Waschpulver sind schonender und daher für leicht verschmutzte Buntwäsche zu empfehlen. -
Seite 12: Wäsche In Die Waschmaschine Geben
Wäsche in die Waschmaschine geben Waschmaschinentür öff nen. Wäsche in die Waschmaschinentrommel geben. Bemerkung: maximale Kapazität kannin Abhängigkeit Wäschetyp, Verschmutzungsgrad ausgewählten Programm variieren. Überscheiten Sie niemals die maximale Kapazität für Trockenwäsche (siehe Programmtabelle). Als Beispiel kann folgende Tabelle dienen: Wäschetyp Gewicht (g) Handtuch Bettwäsche... -
Seite 13: Standardprogramme Und Zusätzliche Funktionen
Waschmaschine mit der Taste starten. Standardprogramme und zusätzliche Funktionen Sie können vor Programmstart eine zusätzliche Funktion mit der Taste für zusätzliche Funktionen auswählen, die den Verlauf des Waschprogrammes ändert. Die Funktionen sind weiter unten aufgezählt. • Mehrmals die Taste für zusätzliche Funktionen drücken, bis auf dem Bedienfeld die Anzeige der gewünschten Funktion zu leuchten beginnt. -
Seite 14: Programmstart Mit Der Taste Start/Pause
Max. Programm Temperatur (°C) Waschmittelfach Zeit (min) Wäschetyp Wäscheladung Stark verschmutzte Wäsche aus Baumwolle, Baumwolle 90°C 90 °C 7 kg Tisch- oder Bettwäsche Baumwolle 60°C Normal verschmutzte Wäsche aus Baumwolle, 60 °C 1 oder 2 7 kg (Vorwäsche) Tisch- oder Bettwäsche Öko-Baumwolle Normal verschmutzte Wäsche aus Baumwolle, 60 °C... -
Seite 15: Kindersicherung
Einstellung der Schleuderdrehzahl Mit der Temperaturtaste kann die gewünschte Schleuderdrehzahl eingestellt werden (siehe Programmtabelle oben). Nach der Auswahl des gewünschten Programms wird zunächst die maximale Schleuderdrehzahl eingestellt. Die Schleuderdrehzahl kann schrittweise mit der Taste reduziert werden. Verzögerter Start Mit der Taste verzögerter Start kann die Zeit des Programmstarts eingestellt werden. -
Seite 16: Punmpenfi Lter
Punmpenfi lter Der Punmpenfi lter beugt dem Eindringen von Textilfasern und kleinen Gegenständen aus dem ausgelassenen Wasser in die Pumpe vor und verlängert somit ihre Lebensdauer. Wir empfehlen die Punmpenfi lter einmal pro Monat zu reinigen. Reinigung des Punmpenfi lters: Öff nen Sie die Filterabdeckung (Bemerkung: falls sich im Inneren heißes Wasser befi ndet, warten Sie bis dieses abkühlt). -
Seite 17: Praktische Informationen
PRAKTISCHE INFORMATIONEN Symbole auf den Kleideretiketten Maximale Waschtemperatur 60 °C Normales Waschprogramm Maximale Waschtemperatur 90 °C Nicht in der Waschmaschine waschen Handwäsche Maximale Waschtemperatur 30 °C Bügeltemperatur max. 110 °C Nicht bleichen Bleichen Bügeltemperatur max. 150 °C Bügeltemperatur max. 200 °C Nicht bügeln Flächenweise aufteilen Nicht chemisch reinigen... - Seite 18 Ketchup: Eingetrocknete Ketchupfl ecken abkratzen, ohne dabei den Stoff zu beschädigen. Ins kalte Wasser für etwa 30 Minuten geben und mit Waschmittel in der Hand waschen. Fleischbrühe, Ei: Eingetrocknete Flecken entfernen und mit einem Schwamm oder einem feinen Tuch, der ins kalte Wasser eingetaucht wurde, abwischen. Zunächst mit einem Waschmittel in der Hand waschen und danach mit einem verdünntem Bleichmittel waschen.
-
Seite 19: Problembehebung
PROBLEMBEHEBUNG Reparaturen sind durch eine autorisierte Kundendienststelle vorzunehmen. Bei Reparaturen innerhalb der Garantiezeit oder falls der Mangel mit Hilfe der nachfolgenden Hinweise nicht behoben werden kann: • Waschmaschine vom Stromnetz trennen. • Wasserzufuhr schließen. • Nächstliegende autorisierte Kundendienststelle kontaktieren. Mangel Mögliche Ursache Mangelbehebung Waschmaschine startet... - Seite 20 Mangel Mögliche Ursache Mangelbehebung Zu viel Schaum in der Sie haben zu viel Waschmittel benutzt. Taste Start/Pause drücken. Falls Sie Waschmittelschublade. einer Schaumbildung vorbeugen möchten, gießen Sie einen kleinen Löff el Weichspüler mit 0,5 l Wasser in die Waschmittelschublade. Nach 5-10 Minuten Taste Start/Pause drücken.
-
Seite 21: Meldungen Des Diagnostischen Systems
(**) Siehe Kapitel über die Installation der Waschmaschine. Meldungen des diagnostischen Systems Fehlerkode Mögliche Ursache Lösung Off ene Waschmaschinentür. Waschmaschinentür schließen. Wird Fehler weiterhin angezeigt, Waschmaschine vom Stromnetz trennen und Kundendienststelle kontaktieren. Niedriger Druck oder Wasserpegel Überprüfen Sie, ob Wasserleitung und innerhalb der Waschmaschine. -
Seite 22: Technische Angaben
TECHNISCHE ANGABEN Hersteller Modell EWF 1473 DA+++ 8592131238886 Freistehend - Frontlader Energieeffi zienzklasse A+++ Max. Schleuderdrehzahlen 1400 U / min Wasserdruck Max: 1 MPa Min: 0,1 MPa Beladung 7 kg Wirkungsgrad beim Schleudern Wasserverbrauch/Zyklus 47 l Wasserverbrauch/Jahr (**) 10337 l Energieverbrauch/Zyklus 0,78 kWh Energieverbrauch/Jahr... - Seite 23 Gemeindeamt, eine Organisationen für die Bearbeitung von Haushaltsmüll oder die jeweilige Verkaufsstelle, an der Sie das Produkt erworben haben. Dieses Produkt erfüllt sämtliche Anforderungen der EU-Richtlinien über die elektromagnetische Kompatibilität und elektrische Sicherheit. Die Bedienungsanleitung fi nden Sie unter www.ecg-electro.eu. Änderungen des Textes und der technischen Parameter sind vorbehalten.
- Seite 28 Distributor für DE: K+B E-Tech GmbH & Co. KG Barbaraweg 2, DE-93413 Cham Bei Beschwerden rufen Sie die Telefonnummer 09971/4000-6080 an. (Mo – Fr 9:00 – 16:00) Der Importeur haftet nicht für Druckfehler in der Bedienungsanleitung des Produkts.
