7.7

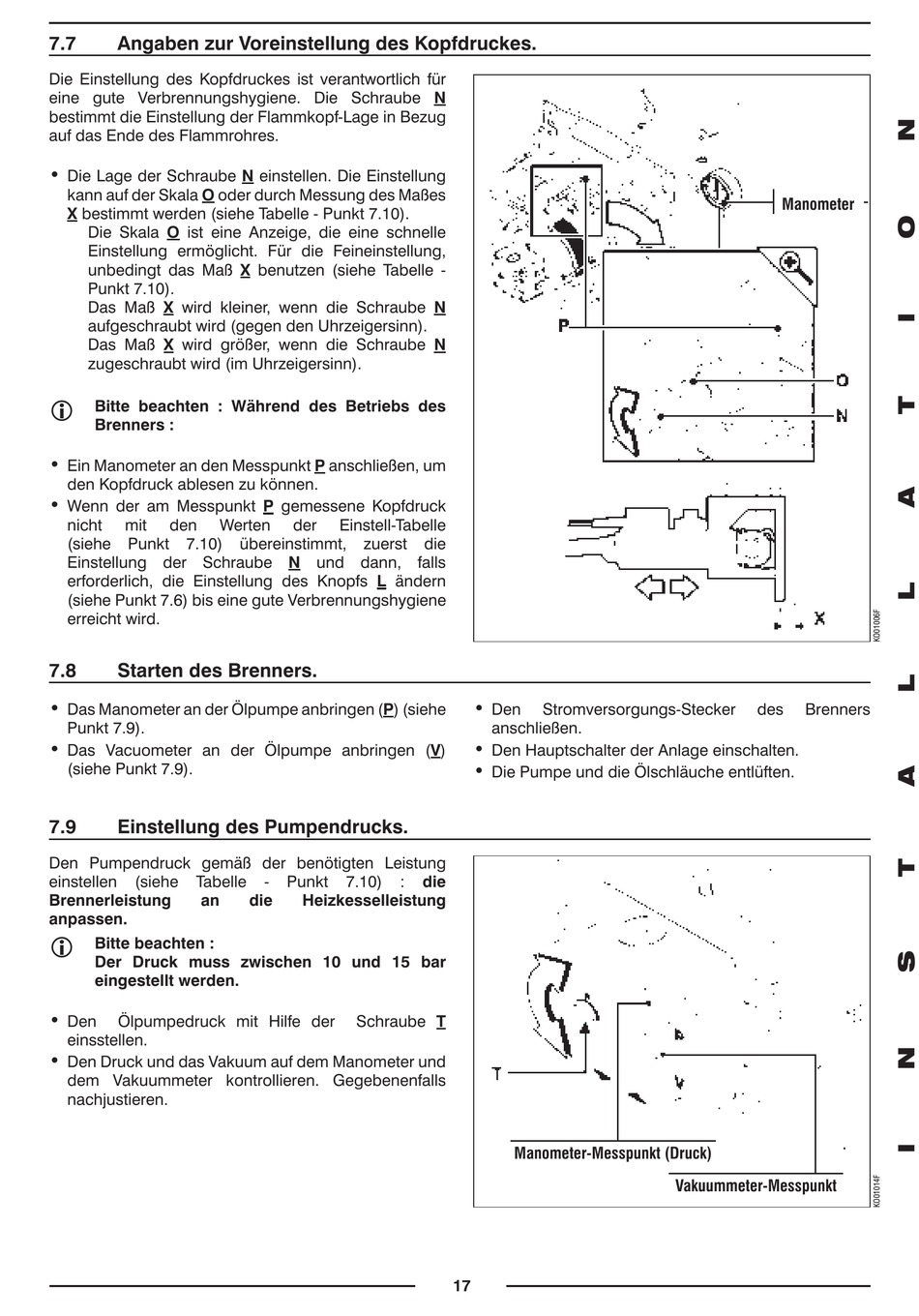

Angaben zur Voreinstellung des Kopfdruckes.

Die Einstellung des Kopfdruckes ist verantwortlich für
eine gute Verbrennungshygiene. Die Schraube N
bestimmt die Einstellung der Flammkopf-Lage in Bezug
auf das Ende des Flammrohres.
Die Lage der Schraube N einstellen. Die Einstellung
kann auf der Skala O oder durch Messung des Maßes
X bestimmt werden (siehe Tabelle - Punkt 7.10).
*
Die Skala O ist eine Anzeige, die eine schnelle
Einstellung ermöglicht. Für die Feineinstellung,
unbedingt das Maß X benutzen (siehe Tabelle -
Punkt 7.10).
*
Das Maß X wird kleiner, wenn die Schraube N
aufgeschraubt wird (gegen den Uhrzeigersinn).
*
Das Maß X wird größer, wenn die Schraube N
zugeschraubt wird (im Uhrzeigersinn).
i
Bitte beachten : Während des Betriebs des
Brenners :
Ein Manometer an den Messpunkt P anschließen, um
den Kopfdruck ablesen zu können.
Wenn der am Messpunkt P gemessene Kopfdruck
nicht
mit
den
Werten
(siehe
Punkt
7.10)
Einstellung der Schraube N und dann, falls
erforderlich, die Einstellung des Knopfs L ändern
(siehe Punkt 7.6) bis eine gute Verbrennungshygiene
erreicht wird.
7.8

Starten des Brenners.

Das Manometer an der Ölpumpe anbringen (P) (siehe
Punkt 7.9).
Das Vacuometer an der Ölpumpe anbringen (V)
(siehe Punkt 7.9).
7.9

Einstellung des Pumpendrucks.

Den Pumpendruck gemäß der benötigten Leistung
einstellen
(siehe
Tabelle
Brennerleistung
an
anpassen.
i
Bitte beachten :
Der Druck muss zwischen 10 und 15 bar
eingestellt werden.
Den
Ölpumpedruck mit Hilfe der
einsstellen.
Den Druck und das Vakuum auf dem Manometer und
dem Vakuummeter kontrollieren. Gegebenenfalls
nachjustieren.
der
Einstell-Tabelle
übereinstimmt, zuerst
-
Punkt
7.10)
:
die
Heizkesselleistung
Schraube T
die
Den
Stromversorgungs-Stecker
anschließen.
Den Hauptschalter der Anlage einschalten.
Die Pumpe und die Ölschläuche entlüften.
die
Manometer-Messpunkt (Druck)
17
Manometer
des
Brenners
Vakuummeter-Messpunkt
