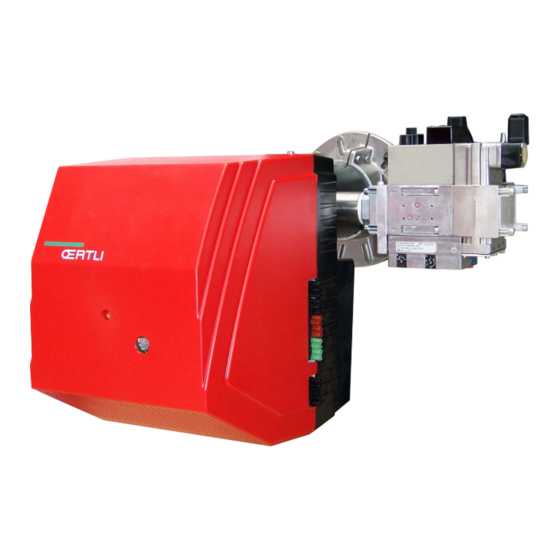

OERTLI OECOSTAR OES 440 GI Installations Anleitung
Verwandte Anleitungen für OERTLI OECOSTAR OES 440 GI
Inhaltszusammenfassung für OERTLI OECOSTAR OES 440 GI
- Seite 1 Deutsch OECOSTAR 09/2007 OES 440 GI Gasbrenner Installations-Anleitung OES 440 GI - 106226F- 09/2007...
- Seite 2 CE Konformitätserklärung K.E. 08/01/2004 - BE Konformitätserklärung Hersteller OERTLI THERMIQUE SAS 2, avenue Josué Heilmann Z.I. de Vieux-Thann - B.P. 50018 F - 68801 Thann Cédex 33 3 89 37 00 84 33 3 89 37 32 74 Vertrieben von Siehe Ende der Anleitung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsmassnahmen ............................. 5) Wichtige Informationen............................5) Beschreibung des Brenners..........................6) Kurzbezeichnung..............................6) 2 Abmessungen ......................................7 3 Technische Eigenschaften ..................................8 4 Wichtigste Komponenten ..................................9 5 Auswahl der Gasregelstrecke ................................11 Steuergerät DMG 972 ............................12) 1 Betriebszyklus ......................................12 2 Störungsmodus ....................................12 3 Störungsdiagnose ....................................12 Installation................................ - Seite 4 OES 440 GI - 106226F- 09/2007...
-
Seite 5: Sicherheitsmassnahmen
Sicherheitsmassnahmen • Die Installation muss nach den geltenden Gesetzen durchgeführt werden. • In jedem Fall müssen die geltenden Sicherheitsvorschriften und Unfallverhütungsmassnahmen eingehalten werden. • Die Montage, die Inbetriebnahme, die Bedienung und die Wartung (Überprüfung, Wiederinstandsetzung) des Brenners müssen von qualifiziertem, entsprechend ausgebildetem Personal durchgeführt werden. •... -
Seite 6: Beschreibung Des Brenners
Beschreibung des Brenners 1 Kurzbezeichnung Die Brenner der Reihe OES 440 GI sind Gasbrenner und haben einen Betrieb des Typs : - einen Betrieb des Typs integral modulierend, wenn sie mit einer modulierenden Regelung des Typs zusammenarbeiten, - 2 gleitende Gänge, wenn der Heizkessel mit einem Thermostaten mit Wechselkontakt ausgestattet ist, - Ein/Aus mit einem Anlaufgang, wenn das Schaltfeld des Heizkessels mit einem Thermostaten mit einfachem Kontakt ausgestattet ist. -
Seite 7: Abmessungen
2 Abmessungen Abmessungen (in mm) OES 441 GI Gewünschte Bohrung Mögliche Kesseltürbohrungen OES 443 GI Gewünschte Bohrung Mögliche Kesseltürbohrungen Damit der Brenner optimal betrieben werden kann, einen Mindestabstand von 40 mm zwischen Ansaugkasten und Kesseltür lassen. Hinter dem Brenner einen Freiraum von mindestens 1.50 m vorsehen, um den Brenner in die Serviceposition bringen zu können. Abmessungen [mm] Nettogewicht Modelle... -
Seite 8: Technische Eigenschaften
3 Technische Eigenschaften Brenner OES 441-2 GI OES 441-3 GI OES 443 GI Zulassungs-Nr. EN 676 CE-0085BL0312 CE-0085BL0312 CE-0085BL0312 Betrieb Integral modulierender Brenner 1030 Leistungsbereich Brenner [ kW] - Gas G20 20mbar Aufgenommene Leistung (W) 1300 1350 2450 Nennleistung des Motors 750W/2850 min 1100W/2850 min 2200W/2850 min... -
Seite 9: Wichtigste Komponenten
4 Wichtigste Komponenten Dichtheitsprüfer (Zubehör) Gasdruckwächter Gasregelstrecke Anschluss für Sicherheitsmagnetventil Anschluss an den Heizkessel Regelungsanschluss Luftansaugkasten Gehäuse Anschluss für Versorgung des Lüftungsmotors Schütz Untere Komponentenplatte Steuergerät Motor Luftdruckwächter Komponenten- und Anschlussträger Servomotor Luftklappe Autonome Regelung (Zubehör) Obere Komponentenplatte Flammen-Schauglas Gasflansch Zwischenflammrohr OES 440 GI - 106226F- 09/2007... - Seite 10 Modulierende Gasregelstrecke: DMV-VEF 512/520/525 Die modulierende Gasregelstrecke ermöglicht die automatische Anpassung der Gasmenge an den Luftmenge. Die Schrauben zur Änderung der Parameter N und V dienen ausschließlich zur Einstellung der Verbrennung. N dient zur Einstellung des Verbrennungswerts in der Teillast V dient zur Einstellung des Verbrennungswerts in der Vollast Gasaustrittsflansch mit eingebautem Messnippel Messnippel Gasdruck...
-
Seite 11: Auswahl Der Gasregelstrecke
5 Auswahl der Gasregelstrecke Gasleitungsdruck unter 55 mbar Vor der Auswahl einer Gasregelstrecke müssen folgende Fragen beantwortet werden : 1. Welches ist der richtige Brenner ? (siehe "Leistungskurven"). 2. Welches Gas wird benutzt ? 3. Wie hoch ist der Gasleitungsdruck ? 4. -
Seite 12: Steuergerät Dmg 972
Steuergerät DMG 972 1 Betriebszyklus Ionisationssonde Zündung Brennermotor V1 Elektroventil Stufe 1 V2 Elektroventil Stufe 2 SA Anzeige für externe Störung LW Luftprüfer tlw Maximale Antwortzeit des Luftdruckwächters = 60 s tv1 Vorbelüftungszeit = 60 s Luftklappensteuerung = 24 s Luftklappenrücklauf tvz Vorzündzeit = 3 s Gesamte Zündzeit = 5 s... -
Seite 13: Installation
Installation Empfehlungen für den elektrischen Anschluss Eine Trennschalt-Vorrichtung mit manueller Betätigung muss für die Isolation der Anlage bei Wartungs-, Reinigungs- und Reparaturarbeiten benutzt werden. Sie muss gleichzeitig alle nicht geerdeten Leitungen vom Stromnetz trennen. Dieser Trennschalter wird nicht mitgeliefert. Die Brenner OES 441-2 GI sind bestimmt für den Betrieb mit einer Spannung von 230V - 50Hz. -
Seite 14: Montage Des Schiebeflansches
1 Montage des Schiebeflansches Dichtung und Schiebeflansch unter Berücksichtigung der angegeben Richtung an den Kessel anschrauben. Muttern anziehen. 2 Anschlussseite der Gasregelstrecke umkehren (falls erforderlich) Umkehrung des Gasanschlusses Die Position des Gasleitungskrümmers wird durch einen Buchstaben angegeben: L kennzeichnet den Anschluss an Gasregelstrecke auf der linken Seite, und R auf der rechten Seite. - Seite 15 Umkehrung der Anschlusseite des Gasflansches Die 4 Schrauben lösen. Das Zwischenstück abnehmen. Die Muttern losschrauben. Den Gasflansch um eine halbe Drehung drehen. Den Gasflansch auf dem Brennergehäuse anbringen. Die 4 Muttern anziehen. Das Zwischenstück wieder anbringen (Druckmesspunkt nach oben). Die 4 Schrauben festziehen. Überprüfen, dass Zwischenstück, Gasflansch und Gehäuse solide miteinander verbunden sind.
-
Seite 16: Positionierung Des Brenners
3 Positionierung des Brenners Brenner Maß X (mm) OES 441-2 GI OES 441-3 GI OES 443 GI Falls erforderlich den Isolierstoff der Kesselraumtür ausschneiden Das Flammrohr auf das Zwischenstück montieren. Mithilfe der Schrauben befestigen (Nur für OES 443 GI). Den Brenner in der Heizkesseltür positionieren und dabei das Mindestmaß X beachten. Den eventuellen Spalt zwischen Zwischenstück und Kesseltür mit isolierendem feuerfesten Material abdichten. -
Seite 17: Serviceposition
4 Serviceposition Die elektrischen Anschlüsse trennen. Die Anschlüsse der Gasregelstrecke abziehen. Den Gashahn schließen. Die 6 Schrauben lösen. Die obere Platte abnehmen. Die Komponentenplatte am Gehäuse einhängen, indem die Klammen der Platte auf den Positionierungsschrauben des Gehäuses aufgesteckt werden. 5 Montage der Gasleitung Die Kabel der Zündelektroden anschließen. -
Seite 18: Kontrolle Der Position Der Zündelektroden/Ionisationssonde
6 Kontrolle der Position der Zündelektroden/Ionisationssonde Mass (mm) 4 - 5 9 - 10 Sich gegenüber dem Brennerkopf aufstellen. Überprüfen, dass sich die Elektroden oben links befinden. Die in der oberen Zeichnung angegebenen Maße überprüfen. Um die Position der Zündelektroden zu ändern, diese anhand der Feststellschraube lösen. -
Seite 19: Installation Der Dichtheitsprüfers (Zubehör)
8 Installation der Dichtheitsprüfers (Zubehör) Die 2 Schrauben der Gasregelstrecke abnehmen. Den Dichtheitsprüfer auf der Gasregelstrecke anbringen. Mit den 2 mitgelieferten Schrauben befestigen. Den elektrischen Anschlussstecker anschließen. Den 7-poligen Stecker 7 an den Kessel auf den Dichtheitsprüfer anschließen. 9 Montage der Regelung RWF40 (Zubehör) Siehe die Anleitung der Regelung. -
Seite 20: Gas- Und Stromanschluss
10 Gas- und Stromanschluss Aus Sicherheitsgründen die Gasversorgung erst direkt vor dem Starten öffnen. Die Dichtheit der Gasleitung des Brenners nach den geltenden Normen (Anschluss Gasregelstrecke) durch Auftragen eines Dichtungsmaterials auf die einzelnen Gewindegänge sicherstellen. Den Doppelanschluss auf dem Gasflansch des Brenners anbringen. Den Gasflansch der Gasregelstrecke auf den Doppelanschluss montieren ( Gasflansch mit Druckmesspunkt). -
Seite 21: Einstellung Des Brenners
Einstellung des Brenners Empfehlungen für die Einstellung des Brenners • Den Brenner fein einstellen, damit dieser den lokal geltenden Abgasvorschriften entspricht. • Es ist wichtig, dass der Verlauf der Abgaswege dicht ist, um Messfehler zu vermeiden. • Um die Verbrennungsmessungen durchzuführen, muss der Heizkessel die Betriebstemperatur erreicht haben. •... -
Seite 22: Einstellungen
2 Einstellungen Klassischer Heizkessel Einstellung der Gasdruck Einstellung der Luftmenge Feuerraumdruck Brenner- (mbar) ** Gasregelstrecke Wert CO Luftdruck** Brenner Leistung (mbar) (kW) G 20 G 25 ST1 / ST2 G 20 G 25 (mbar) N / V N / V 235 / 315 29 / 32 1.2 / 3... - Seite 23 Einstellung des Brenners Das Wärmeschutzrelais muss auf Position stehen (A : Automatisch - H : Hand) Bei den dreiphasen-Motoren (OES 441-3 GI, OES 443 GI, ) die Drehrichtung des Belüftungsmotors überprüfen. Sicherstellen, dass die Kühlflügel sich in Richtung des auf dem Motor angebrachten Pfeils drehen. Den Schalter des Schützes auf H halten, um die Speisung des Motors zu verstärken.
-
Seite 24: Einstellung Des Luftdruckwächters
3 Einstellung des Luftdruckwächters Der Luftdruckwächter des Brenners OES 440 GI wurde im Werk auf 0,4 mbar eingestellt und darf nicht geändert werden. 4 Einstellung des Gasdruckwächters Mit dem Gasdruckwächter kann der Brenner in Wartestellung geschaltet werden, wenn der Druck des Gasanschlusses zu niedrig ist (automatisches Wiederanspringen sobald der Gasdruck den Normalwert erreicht).. -
Seite 25: Betriebskontrolle
Betriebskontrolle Bei der Inbetriebnahme oder nach einer Überprüfung des Brenners sind folgende Kontrollen durchzuführen : Anlassversuch bei geschlossenem Gashahn und überbrücktem Nach Ablauf der Sicherheitszeit muss das Steuergerät in Störung gehen. Gasdruckwächterkontakt Der Brenner schaltet sich aus. In Betriebsposition mit überbrücktem Gasdruckwächterkontakt den Nach dem Verschwinden der Flamme muss das Steuergerät in Störung Gashahn schließen gehen. -
Seite 26: Elektrischer Schaltplan
Elektrischer Schaltplan 1 OES 441-2 GI Erläuterung Erdung gemäß geltenden Vorschriften Steuergerät Gasdruckwächter Regelung Servomotor Luftklappe Ionisationssonde Zündtransformator Leuchtanzeige Brennerstörung extern -poliger 7 Stecker (Anschluss des Brenners an den Heizkessel) Schütz Luftklappe -poliger 4 Stecker (Anschluss des Brenners an den Heizkessel) Ventilatormotor Betriebsstundenzähler Stufe 1 -poliger 3 Stecker... -
Seite 27: Oes 441-3 Gi / Oes 443 Gi
2 OES 441-3 GI / OES 443 GI Erläuterung Erdung gemäß geltenden Vorschriften Steuergerät Luftdruckwächter Regelung Gasdruckwächter Ionisationssonde Servomotor Luftklappe Leuchtanzeige Brennerstörung extern Zündtransformator Wärmerelais -poliger 7 Stecker Schütz (Anschluss des Brenners an den Heizkessel) Luftklappe -poliger 4 Stecker (Anschluss des Brenners an den Heizkessel) Ventilatormotor Betriebsstundenzähler Stufe 1 -poliger 3 Stecker... -
Seite 28: Betriebsstörungen
Betriebsstörungen Vor jedem Eingriff muss der Fachmann folgende Kontrollen durchführen: • Stehen der Heizkessel und der Brenner unter Spannung (Lichtanzeige an, Sicherheits-Thermostat eingeschaltet) ? • Weisen die Regelung oder der Heizkessel-Thermostat einen Wärmebedarf auf (einen Bedarf hervorrufen) ? • Ist die Gasversorgung gewährleistet •... -
Seite 29: Ersatzteile - Oes 440 Gi - 8888-5710F
Ersatzteile - OES 440 GI - 8888-5710F Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. OES 440 GI - 106226F- 09/2007... - Seite 30 Bezeichnung Artikel-Nr. Modelle Bezeichnung Artikel-Nr. Modelle Ionisationssonde 106600 Untere Komponentenplatte 105997 106243 OES 441 GI Gebläserad 224 x 62 105993 OES 441-2 GI Gasstrasse 106308 OES 443 GI Gebläserad 224 x 82 105142 OES 441-3 GI Dichtung O-Ring 106601 Gebläserad 224 x 102 +Duo-press 106328 OES 443 GI ®...
- Seite 31 Bezeichnung Artikel-Nr. Modelle Gasregelstrecke Gasdruckwächter GW50A5 181045 DMV VEF 520 DMV VEF 525 Gasregelstrecke Gasdruckwächter GW150A5 181063 DMV VEF 512 Gasregelstrecke 106628 DMV VEF 512 DMV VEF 520 Einlassflansch Ø 2" Gasregelstrecke 106629 DMV VEF 525 Gasregelstrecke Filter 106657 DMV VEF 512 DMV VEF 520 Druckanschluss + T-Anschlusstück 106568...
- Seite 32 OERTLI THERMIQUE SAS - Technische Änderungen vorbehalten.
