Austausch der fehlerhaften Teile.
9.1
Austausch des Öl-Düsenstocks.
•

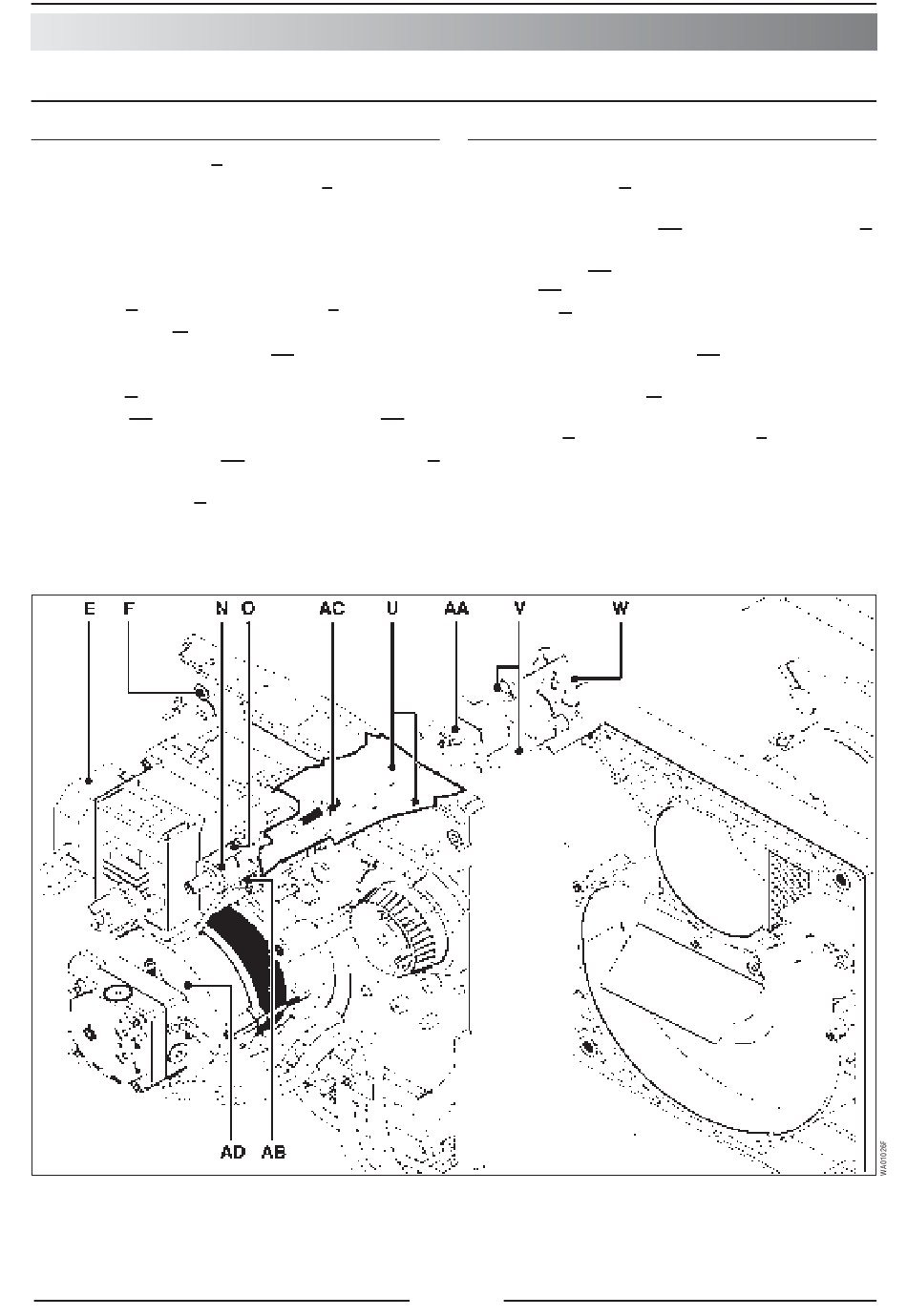

Den Anschlußstecker E vom Brenner ziehen.
•
Die 4 Schnellverschlußschrauben F lösen (siehe
Punkt 7.2) und die Komponenten-Brennerplatte vom
Gehäuse trennen.
•
Die Komponenten-Brennerplatte auf eine solide
Unterlage in der Nähe des Heizkessels stellen: die
Schläuche und den Kabel nicht quetschen.
•
Die Kabel U von den Zündelektroden V trennen.
•
Den Flammkopf W losschrauben und entfernen.
•
Gegebenenfalls den Stecker AA vom Öl-Vorwärmer
trennen.
•
Die Skala O vom Düsenstock ausklinken.
•
Die Mutter AB losschrauben um die Ölzufuhr AD vom
Düsenstock zu trennen.
•
Die Sicherungsmutter AC von der Stellschraube N
losschrauben.
•
Die Stellschraube N entgegen dem Uhrzeigersinn
drehen, bis der Düsenstock freit ist.
•
Den Düsenstock entfernen.
Ausbau
Zusammenbau
•
Den neuen Düsenstock anbringen.
•
Die Stellschraube N im Uhrzeigersinn drehen, um den
Düsenstock zu befestigen.
•
Die Sicherungsmutter AC auf die Stellschraube N,
ungefähr 5 mm vom Ende entfernt festschrauben.
•
Die Ölzufuhr AD auf dem Düsenstock mit Hilfe der
Mutter AB befestigen.
•
Die Skala O auf dem Düsenstock anbringen und dann
einklinken.
•
Gegebenenfalls den Stecker AA an den Öl-Vorwärmer
anschließen.
•
Den
Flammkopf
festschrauben.
•
Die Kabel U an den Zündelektroden V anschließen.
•
Die Komponenten-Brennerplatte in die Wartungs-
position stellen (siehe Punkt 7.2), dann die Einstellung
der Punkte 7.3, 7.4, 7.6, 7.7 und 7.9 vornehmen.
•
Den
Brenner
in
(siehe Punkt 7.5).
22
W
installieren
und
die
Betriebsposition
dann
bringen
