Inhaltszusammenfassung für OERTLI OEN 150 LEV
- Seite 1 Deutsch Elios Ölbrenner OEN 150 LEV Installations-Anleitung 300015096-001 - J...
- Seite 2 Richtlinien und den im Königlichen Erlass vom 8. Januar 2004, folgende, definierten Anforderungen und Normen, hergestellt und vertrieben wird Produkttyp Ölbrenner Modelle OEN 150 LEV Angewandte Normen Königlicher Erlasss vom 8. Januar 2004 Norm EN267 2004/108/EG Richtlinie für Elektromagnetische Verträglichkeit Betroffene Normen: EN 50.081.1 ;...
- Seite 3 4 Rückstellung in Betriebsposition ................................15 5 Öl-und elektrischer Anschlüsse................................15 Einstellungen ................................16 Betriebskontrolle ..............................18 Endkontrollen................................18 Wartung des Brenners ............................18 Elektrischer Schaltplan ............................19 Betriebsstörungen..............................20 Ersatzteile - OEN 150 LEV - 300015096-002 - J ....................21 OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 4 Vorsicht Gefahr ! Personen- und Sachschadengefahr. Für die Sicherheit der Personen und der Teile müssen diese Anweisungen unbedingt beachtet werden. Hinweis. Bitte berücksichtigen Sie diese Hinweise um den Komfort aufrecht zu halten. Montagephase. Kennziffern. 03/2008 - 300015096-001 - J OEN 150 LEV...

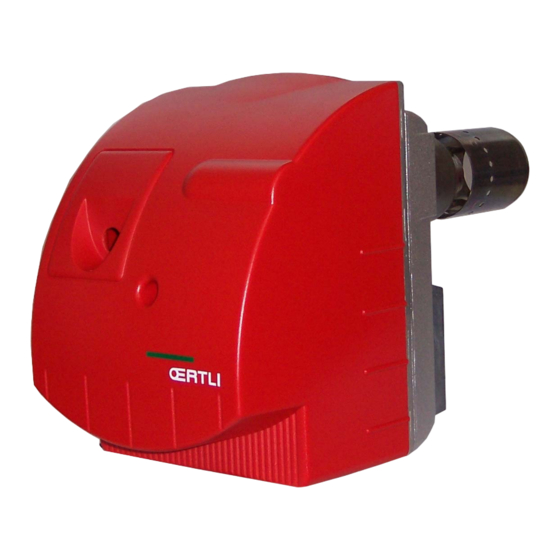

- Seite 5 Beschreibung des Brenners 1 Kurzbezeichnung Die Brenner der OEN 150 LEV Reihe sind kompakte Ölbrenner, die die Normen der Verbrennung mit Einstellung des Luftdurchflusses entsprechen: • Sie werden verkabelt geliefert. • Sie werden am Heizkessel durch einen Schiebeflansch befestigt. •...
- Seite 6 OPN 151 LEV/25 Abmessungen (mm) Ø 140 Ø 160 Ø 140 Ø 160 Ø 150 Ø 170 Ø 120 Ø 140 Ø 120 Ø 140 Ø 120 Ø 140 Nur für die Schweiz 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 7 Bruttogewicht (kg) Leistung bei einer Höhe von 400 m über NN und einer Temperatur von 20°C. Brennstoff-Heizwert: Hub = 11.86 kWh/kg Brennstoff: Heizöl (max. Viskosität 6 mm²/s bei 20°C). Nur für die Schweiz OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 8 OEN 151 LEV OCN 151 LEV/20 OCN 151 LEV/25 (mbar) Feuerraumgegendruck kg/St OPN 155 LEV/30 OEN 155 LEV OPN 155 LEV/35 OPN 151 LEV/30 OEN 156 LEV OCN 155 LEV/30 Nur für die Schweiz 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 9 Zündtransformator Komponenten-Brennerplatte Düsengestänge Vorwärmer Zündelektroden Düse Flammkopf 10 Flammrohr 11 Kopfdruckmessanschluss 12 Flammenüberwachungs-Zelle 13 Flammen-Schauglas 14 Stellschraube des Flammkopfs (Kopfdruck) 15 Luftklappeneinstellung 16 Motor 17 Ölpumpe 18 Gehäuse 19 Luftansaugkasten 20 Ölversorgungsschläuche OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 10 8 Stellschraube Öldruck: von 9 bar bis 15 bar 9 Manometer-Messpunkt (Druck) Raumtemperatur (unter der Haube) 50°C Druckbereich 7 - 15 bar Max. Unterdruck 0.35 bar Max. Druckeintritt 2 bar Von der Pumpe angesaugter Durchfluss bei 10 bar 45 Ltr/Std 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 11 Nachzündungs-Zeit : 20 s Das Steuergerät darf nur auf dem Sockel angebracht oder vom Sockel getrennt werden, wenn der Hauptschalter der Heizanlage ausgeschaltet ist. Das Steuergerät ist eine Sicherheitseinrichtung und darf nicht geöffnet werden. OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 12 Ölfilter mit einer Siebgröße von 40 µm benutzt werden. Es ist möglich ein Einschlauchsystem zwischen Tank und Filterkombination zu installieren (nur mit Ölenlüfter): Die Anwendung eines Einschlauchsystem (zwischen Filter und Pumpe) ist nicht empfehlenswert. 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 13 Die Komponentenplatte am Gehäuse einhängen, indem die Klammen der Platte auf den Positionierungsschrauben des Gehäuses aufgesteckt werden. Jede mechanische Beanspruchung am Gebläserad vermeiden. Gebläserad auf keinem Fall als Ablage verwenden, dies könnte ein Verbiegen verursachen. OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 14 Grösse der Düse je nach gewünschter Heizkessel-Leistung und Wirkungsgrad überprüfen. Falls nötig, ersetzen. Das Mass mit der Stellschraube anpassen (Siehe : Einstellungen). Zündelektroden Die in der oberen Zeichnung angegebenen Maße überprüfen. Um die Position der Zündelektroden zu ändern, diese anhand der Feststellschraube lösen. 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 15 Das Kabel auf der Komponentenplatte positionieren und fest in die vorhandenen Nocken drücken (wie auf dem Schema angegeben). Den elektrischen Anschlussstecker anschließen. Ölfilter. Aus Sicherheitsmassnahmen, raten wir Ihnen die Ölversorgung erst bei der Inbetriebnahme anzuschließen. OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 16 14.5 3.04 21.5 10.5 OPN 155 LEV/35 0.85-60° HF 3.29 22.5 0.85-60° HF 3.54 In Fettdruck: Werkseinstellung. * Um diese Leistung zu erreichen ohne Duo-Press betreiben (Siehe "Ersatzteilliste"). Nur für die Schweiz 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 17 Das Potentiometer der Flammenüberwachung gegen den Uhrzeigersinn drehen, bis die Diode 1 aufleuchtet. Damit die 2 Dioden aufleuchten, 2 Gradeinteilungen zurückdrehen. Das Starten des Brenners überprüfen. Die erfolgten Einstellungen und Messungen müssen in die Tabelle "Kontrollblatt" auf der Rückseite der Benutzungsvorschriften eingetragen werden. OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 18 Die elektrischen Anschlüsse des Brenners kontrollieren. Den Hauptschalter der Anlage einschalten. Starten des Brenners. Brenner einstellen. Die Verbrennungsmessungen durchführen. Die Messergebnisse und das ersetzte Material auf die Kontrollkarte auf der Rückseite der Gebrauchs-Anleitung eintragen. Eine Funktionsendkontrolle und die Endkontrollen durchführen. 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 19 Elektrischer Schaltplan Steuergerät Sicherheitstemperaturbegrenzer Flammenüberwachung Thermostat Stufe 1 Vorwärmer Zündtransformator Störung Brenner 7-polige Steckverbindung Erdung gemäß geltenden Vorschriften OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 20 Luftdurchfluss korrigieren. Verschmutzte oder abgenutzte Düse. Düse ersetzen. Das Magnetventil anschließen. Schlechte Verbrennungshygiene. Fehlen der Zerstäubung. Düse ersetzen. Die Pumpe ersetzen. Verschmutzter Brennkopf Brennkopf reinigen Verschmutzte Luft-Ansaugstrecken. Reinigen. Ungenügend belüfteter Heizraum. Belüftung verbessern. 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 21 Ersatzteile - OEN 150 LEV - 300015096-002 - J Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. 00556 OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 22 OCN 151 LEV/20 OPN 151 LEV/30 Zündelektroden 104558 OPN 151 LEV/20 OCN 151 LEV/25 OEN 151 LEV OPN 151 LEV/25 OEN 151-1 LEV Deckel 107100 OEN 155 LEV OEN 156 LEV Komponenten-Brennerplatte 107164 03/2008 - 300015096-001 - J OEN 150 LEV...
- Seite 23 OEN 156 LEV Luftkasten-Isolation und Gehäuse-Isolation + 107125 Karkassenschaumstoff Flammenüberwachungs-Zelle 130350 Führungsbolzen x10 108646 Riegel + Schraube (x2) 108560 Flammenrohradapter 104406 OEN 156 LEV Schrauben-Satz 107166 Spezial-Material 107167 Reinigungsmittel für Flammkopf 105709 OEN 150 LEV 03/2008 - 300015096-001 - J...
- Seite 24 Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. Änderungen vorbehalten. OERTLI THERMIQUE SAS 1. März 2008 Z.I. de Vieux-Thann - B.P. 50018 2, avenue Josué Heilmann...
