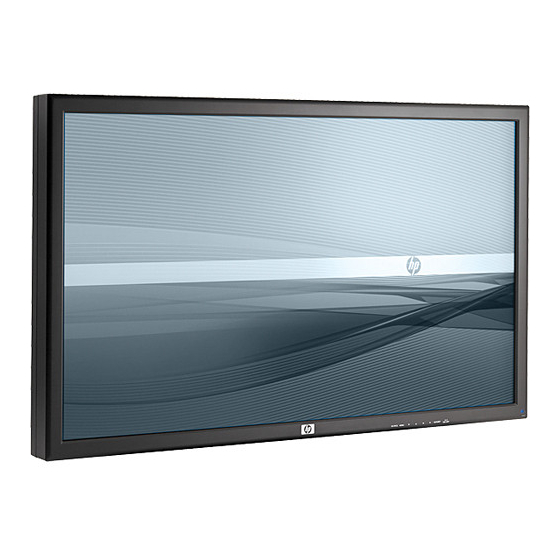

HP LD4200 und LD4700 LCD-Monitore
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP LD4200

Inhaltszusammenfassung für HP LD4200

  • Seite 1 HP LD4200 und LD4700 LCD-Monitore Benutzerhandbuch...
  • Seite 2 Produkte und Services sind in den Garantieerklärungen festgehalten, die diesen Produkten und Services beiliegen. Keine Informationen in diesem Dokument stellen eine zusätzliche Garantie dar. HP haftet nicht für technische oder redaktionelle Fehler und Auslassungen in diesem Dokument. Dieses Dokument enthält Informationen, die durch das Urheberrecht geschützt sind.

  • Seite 3: Einführung

    Einführung Dieses Handbuch enthält Informationen zur Einrichtung des Monitors, zur Installation der Treiber und zur Verwendung des OSD-Menüs sowie Fehlerbehebungshinweise und technische Daten. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anweisungen hin. ACHTUNG: In dieser Form hervorgehobener Text weist darauf hin, dass die Nichtbeachtung zu Beschädigungen der Geräte oder zum Verlust von Daten führen kann.
  • Seite 4 Einführung DEWW...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale ............................1 HP Digitale Beschilderung – Modelle ....................1 2 Sicherheits- und Wartungshinweise ......................2 Wichtige Sicherheitshinweise ....................... 2 Wartungshinweise ..........................3 Reinigen des Monitors ......................3 Transport des Monitors ......................4 3 Einrichten des Monitors ..........................5 Installieren des Standfußes (separat erhältlich) ...................
  • Seite 6 Anhang B Technische Daten .......................... 40 HP LD4200 LCD-Monitor ........................40 HP LD4700 LCD-Monitor ........................42 Erkennen voreingestellter Bildschirmauflösungen ................43 HP LD4200 und LD4700 – Voreingestellte Anzeigemodi ..........43 DTV-Modus ........................44 Betriebs-LED ........................44 Anhang C Steuern der Verwendung mehrerer Produkte ................46 Anschließen des Kabels ........................
  • Seite 7 13. Fernbedienungssperre/Tastensperre (Befehl: m) ............55 14. Balance (Befehl: t) ....................... 55 15. Farbtemperatur (Befehl: u)v ..................55 16. Abnormaler Status (Befehl: z) ..................56 17. ISM-Modus (Befehl: j p) ....................56 18. Automatische Konfiguration (Befehl: j u) ..............57 19.
  • Seite 8 Hinweise zum Umweltschutz ......................75 Materialentsorgung ......................75 Entsorgung von Altgeräten aus privaten Haushalten in der EU ........75 Chemische Substanzen ..................... 75 HP Recycling-Programm ....................75 Restriction of Hazardous Substances (RoHS) ..............75 EEE-Richtlinien für die Türkei .................... 76 viii...

  • Seite 9: Produktmerkmale

    über eine Anzeige mit Aktivmatrix- und TFT-Technologie (Dünnfilmtransistor) mit weitem Sichtwinkel. Die Monitore sind wie folgt ausgestattet: ● LD4200 Modell, 106,7 cm (42 Zoll) Widescreen Diagonale, sichtbarer Anzeigebereich mit 1920 x 1080 systemeigener Auflösung ● LD4700 Modell, 119,28 cm (47 Zoll) Widescreen Diagonale, sichtbarer Anzeigebereich mit 1920 x 1080 systemeigener Auflösung...

  • Seite 10: Sicherheits- Und Wartungshinweise

    Steckdosenleiste mit Schadenersatzgarantie des Herstellers, sodass Ihr Gerät im Fall eines Ausfalls des Überspannungsschutzes ersetzt wird. Stellen Sie Ihren HP LCD-Monitor auf geeignete Möbel, die ausreichend Platz für den Monitor bieten. VORSICHT! Anrichten, Bücherschränke, Regale, Pulte, Lautsprecher, Truhen und Kisten sind als Stellplatz für LCD-Monitore ungeeignet, da die Monitore umfallen und dadurch Verletzungen...

  • Seite 11: Wartungshinweise

    Nehmen Sie nur Einstellungen vor, die in den Betriebsanweisungen beschrieben sind. Wenn der Monitor nicht richtig funktioniert bzw. fallen gelassen oder beschädigt wurde, setzen Sie sich mit Ihrem autorisierten HP Händler oder Servicepartner in Verbindung. ● Verwenden Sie nur solche Stromquellen, Anschlüsse und Kabel, die für diesen Monitor geeignet sind (siehe Typenschild auf der Rückseite des Monitors).

  • Seite 12: Transport Des Monitors

    Transport des Monitors Bewahren Sie die Originalverpackung auf, um den Monitor später im Falle eines Umzugs oder Versands darin zu verpacken. Kapitel 2 Sicherheits- und Wartungshinweise DEWW...

  • Seite 13: Einrichten Des Monitors

    Nehmen Sie die Schrauben (1), den Monitorstandfuß (2) und die Kabelführungsklammer (3) aus der Verpackung. HINWEIS: Für den LD4200 Standfuß benötigen Sie sechs Schrauben (M4 x 12 mm). Für den LD4700 Standfuß benötigen Sie vier Schrauben (M4 x 26 mm). Abbildung 3-1 LD4200 Standfußzubehör –...
  • Seite 14 Decken Sie den Tisch mit einem weichen Tuch ab, und legen Sie das Produkt mit der Bildschirmfläche nach unten auf den Tisch. Bringen Sie den Standfuß an (siehe folgende Abbildungen). Abbildung 3-3 Aufschieben des LD4200 Standfußes auf den LD4200 Monitor Abbildung 3-4 Aufschieben des LD4700 Standfußes auf den LD4700 Monitor Kapitel 3 Einrichten des Monitors...

  • Seite 15: Anschließen Der Lautsprecher (Separat Erhältlich)

    Sichern Sie den Standfuß mit den Schrauben an der Rückseite des Produkts. Abbildung 3-5 Sichern des LD4200 Standfußes am LD4200 Monitor Abbildung 3-6 Sichern des LD4700 Standfußes am LD4700 Monitor Anschließen der Lautsprecher (separat erhältlich) Bringen Sie die Lautsprecher am Produkt an.
  • Seite 16 Verwenden Sie die vier Taptite-Schrauben (D3 x 12 mm), um die Lautsprecher am Monitor zu sichern. Abbildung 3-8 Sichern der Lautsprecher am Monitor Kapitel 3 Einrichten des Monitors DEWW...
  • Seite 17 Verwenden Sie nach dem Anbringen der Lautsprecher die Kabelhalterungen und die (bei ausgewählten Modellen verfügbaren) Kabelbinder, um die Lautsprecherkabel zu ordnen. Abbildung 3-9 Verwenden der Kabelhalterungen (bei ausgewählten Modellen verfügbare Ausstattung) Abbildung 3-10 Verwenden der Kabelbinder (bei ausgewählten Modellen verfügbare Ausstattung) DEWW Anschließen der Lautsprecher (separat erhältlich)

  • Seite 18: Drehen In Hochformat (Ausgewählte Modelle)

    Nach dem Anbringen der Lautsprecher schließen Sie das Eingangsterminal den Farbmarkierungen entsprechend an. Abbildung 3-11 Verbinden mit dem Eingangsterminal Drehen in Hochformat (ausgewählte Modelle) Wenn Sie den Monitor im Hochformat aufstellen möchten, drehen Sie ihn von vorne aus gesehen im Uhrzeigersinn.

  • Seite 19: Verwenden Der Fernbedienung

    Verwenden der Fernbedienung Einsetzen der Batterien Schieben Sie die Batterieabdeckung von der Fernbedienung herunter. Setzen Sie die Batterien mit der richtigen Polarität (+/-) ein. Schließen Sie die Batterieabdeckung. HINWEIS: Beachten Sie beim Entsorgen der Batterien die örtlichen Bestimmungen, um die Umwelt zu schonen.

  • Seite 20: Tasten Auf Der Fernbedienung

    Tasten auf der Fernbedienung Abbildung 3-14 Tasten der Fernbedienung Komponente Funktion Dient zum Wechseln der Videokanäle: AV > Component1 > Component2 > RGB PC > HDMI/ DVI. Sleep Beim Betrachten von AV, RGB PC, HDMI/DVI, Component1, Component2 wird das Produkt automatisch nach einer bestimmten Zeitdauer ausgeschaltet. Drücken Sie die Taste wiederholt, um eine geeignete Zeitdauer auszuwählen.

  • Seite 21: Komponenten Auf Der Rückseite

    Komponente Funktion Aspect Ratio Correction – Korrektur des Seitenverhältnisses. Dient zum Wechseln zwischen den Optionen für das Seitenverhältnis. Auto Funktion für automatische Einstellung (nur bei analogen Signalen verfügbar). Exit Dient zum Verlassen des Menüs. Lautstärke Dient zum Erhöhen und Reduzieren der Lautstärke. Set (Bestätigen) Dient zum Auswählen eines Menüpunkts oder zum Speichern der Änderungen.

  • Seite 22: Herstellen Einer Verbindung Mit Externen Geräten

    Herstellen einer Verbindung mit externen Geräten Anschließen an den Computer Vergewissern Sie sich, dass der Monitor, der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Schließen Sie das Signaleingangskabel an: Für den analogen Betrieb schließen Sie das VGA-Signalkabel (D-sub) an. Schließen Sie das eine Ende des Kabels an den Anschluss RGB IN (1) auf der Rückseite des Monitors und das andere Ende an den VGA-Anschluss (2) am Computer an.
  • Seite 23 Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch finden Sie im Internet unter http://www.hp.com/ergo und/oder auf der Dokumentations-CD, wenn eine solche CD im Lieferumfang des Monitors enthalten ist.

  • Seite 24: Anschließen Von Monitoren In Serie (Daisy Chain)

    Sie können dazu auch fortlaufend zwischen einer 5-minütigen Anzeige statischer Daten und einer 10-sekündigen Anzeige animierter Bilder wechseln. Die Gefahr, dass ein sog. Nachbild entsteht, ist bei allen LCD-Bildschirmen gegeben. Nachbilder fallen nicht unter die HP Garantie. Anschließen von Monitoren in Serie (Daisy Chain) Verwenden Sie diese Funktion, wenn Sie analoge RGB-Eingangssignale eines Computers auf einem anderen Produkt anzeigen.

  • Seite 25: Unterstützung Für Vesa-Montage

    Weitere Informationen finden Sie in den Anweisungen, die mit der Montagevorrichtung geliefert werden. Auf der Rückseite des Monitors befindet sich eine Vorrichtung für Sicherungskabel, die zum besseren Schutz vor Diebstahl dient. Das Kabel und das Schloss sind separat zu erwerben und bei HP erhältlich. Abbildung 3-22 VESA-Montageöffnungen...

  • Seite 26: Anschließen An Videoeingang

    Anschließen an Videoeingang Schließen Sie das Videokabel (nicht mitgeliefert) wie in der folgenden Abbildung dargestellt und danach das Netzkabel an. Wenn der Anschluss über ein BNC-Kabel (1) erfolgt, schließen Sie das Eingangsterminal an den Monitor und an den VCR/DVD-Receiver an. Wenn der Anschluss über ein S-Videokabel (2) erfolgt, schließen Sie das S-Video- Eingangsterminal an den Monitor und den VCE/DVD-Receiver an, um Filme mit hoher Bildqualität anzuschauen.

  • Seite 27: Anschließen An Component-Eingang (480P/720P/1080P/1080I/480I)

    Anschließen an Component-Eingang (480p/720p/1080p/1080i/480i) Schließen Sie das Video-/Audiokabel (nicht mitgeliefert) wie in der folgenden Abbildung dargestellt und danach das Netzkabel an. Schließen Sie das Component1 (1) oder Component2 (2) Eingangsterminal an den Monitor und den HDTV-Receiver an. Abbildung 3-24 Anschließen von BNC- und Audiokabeln an HDTV-Receiver HINWEIS: Einige Geräte erfordern HDCP, um HD-Signale anzeigen zu können.

  • Seite 28: Anschließen An Hdmi-Eingang (480P/720P/1080I/1080P)

    Anschließen an HDMI-Eingang (480p/720p/1080i/1080p) HDMI unterstützt High Definition Eingangssignale und HDCP (High-bandwidth Digital Content Protection). Einige Geräte erfordern HDCP, um HD-Signale anzeigen zu können. Schließen Sie das Video-/Audiokabel (nicht mitgeliefert) wie in der folgenden Abbildung dargestellt und danach das Netzkabel an. (1) Schließen Sie ein HDMI-zu-DVI-Signalkabel und ein RCA-PC-Audiokabel an den Monitor und die VCR/DVD/Set-Top-Box an.

  • Seite 29: Betrachten Von Av-Ausgängen

    Betrachten von AV-Ausgängen Bei Verwendung eines AV-Eingangs können Sie den AV-Ausgang mit anderen Monitoren verbinden. Schließen Sie das BNC-Kabel (1) und das Audiokabel (2) an den Anschluss Video/TV (3) und an den Monitor (4) an. Abbildung 3-26 Verbinden mit AV-Ausgang DEWW Herstellen einer Verbindung mit externen Geräten...

  • Seite 30: Bedienen Des Monitors

    Treibersoftware für HP Monitore, über die das Microsoft Betriebssystem des Computers automatisch erkannt und die entsprechenden .INF- (Information) und .ICM-Treiberdateien (Image Color Matching) installiert werden, die zur Konfiguration des HP Monitors dienen. ● Dienstprogramm zur automatischen Einstellung, um die Anzeige zu optimieren.

  • Seite 31: Installieren Der .Inf- Und Der .Icm-Datei

    Informationen finden Sie in der Datei „Monitor Driver Software Readme“ (Readme-Datei für die Monitortreibersoftware) auf der CD. Herunterladen aus dem Internet So laden Sie die neueste Version der .INF- und der .ICM-Datei von der HP Monitor-Support-Website herunter: Rufen Sie http://www.hp.com/support auf, und wählen Sie Ihr Land/Ihre Region aus.

  • Seite 32: Optionen Zur Bildschirmeinstellung

    Optionen zur Bildschirmeinstellung Abbildung 4-1 Bedienelemente auf der Vorderseite Komponente Funktion Source Dient zum Wechseln zwischen den Videoeingängen: ● AV – Composite Video, S-Video ● Component1 – HDTV, DVD ● Component2 – HDTV, DVD ● RGB PC – VGA oder 15-polig, D-Sub, analoges Signal ●...

  • Seite 33: Verwenden Der Funktion Zur Automatischen Bildschirmeinstellung

    Verwenden der Funktion zur automatischen Bildschirmeinstellung Mithilfe der Taste AUTO/SET am Monitor (Taste AUTO auf der Fernbedienung) und der Software zur automatischen Einstellung auf der mitgelieferten CD-ROM können Sie die Bildschirmleistung für die VGA-Schnittstelle (analog) optimieren. Führen Sie diese Schritte nicht aus, wenn der Monitor einen HDMI-zu-DVI-Eingang verwendet. Wenn Ihr Monitor VGA-Signale (analog) empfängt, können mit diesem Verfahren folgende Anzeigefehler korrigiert werden: ●...

  • Seite 34: Einstellen Des Osd Über Die Fernbedienung

    Einstellen des OSD über die Fernbedienung Über das OSD kann das Bild entsprechend Ihren bevorzugten Anzeigeeinstellungen angepasst werden. So greifen Sie auf das OSD zu: Wenn der Monitor noch nicht eingeschaltet ist, drücken Sie die Netztaste. Drücken Sie die Taste MENU (1) auf der Fernbedienung. Greifen Sie über die Tasten ▼...

  • Seite 35: Optionen Des Osd-Menüs

    Optionen des OSD-Menüs In der folgenden Tabelle sind die Menüoptionen des On-Screen Displays (OSD) zusammen mit Beschreibungen der jeweiligen Funktion aufgeführt. Symbol Hauptmenü Untermenü Beschreibung Bild Bildmodus Dient zum Auswählen der Voreinstellungen für die Anzeige. Sie können wechseln zwischen: ● Naturgetreu –...
  • Seite 36 Symbol Hauptmenü Untermenü Beschreibung Erweitert Dient zum Einstellen der folgenden Anpassungseinstellungen für Bildschirmfarben: ● Gamma – eigenen Gammawert einstellen. Bei hohen Gammawerten werden auf dem Monitor weißliche Bilder und bei niedrigen Gammawerten Bilder mit hohem Kontrast angezeigt. ● Filmmodus – Funktion wird im folgenden Modus ausgeführt: AV, Component 480i.
  • Seite 37 Symbol Hauptmenü Untermenü Beschreibung die Buchstaben weiterhin zittern, passen Sie die Bildphase manuell mit den folgenden Funktionen an: ◦ Takt – minimiert vertikale Balken oder Streifen, die auf dem Anzeigenhintergrund sichtbar sind. Außerdem ändert sich das horizontale Anzeigeformat. Diese Funktion ist nur bei analogen Signalen verfügbar.
  • Seite 38 Symbol Hauptmenü Untermenü Beschreibung Automatische Passt ungleiche Lautstärken aller Kanäle oder Signale Lautstärke automatisch an den am besten geeigneten Pegel an. Wählen Sie „Ein“ aus, um diese Funktion zu verwenden. Balance Verwenden Sie diese Funktion, um die Balance zwischen linkem und rechtem Lautsprecher einzustellen. Lautsprecher Passt die internen Lautsprecher an.

  • Seite 39: Auswählen Eines Seitenverhältnismodus

    Symbol Hauptmenü Untermenü Beschreibung Seriennummer Zeigt die Seriennummern des Produkts an. SW-Version Zeigt die Softwareversion an. Auswählen eines Seitenverhältnismodus Die auswählbaren Seitenverhältnismodi sind von der verwendeten Eingangsquelle abhängig. Der folgenden Tabelle können Sie entnehmen, welcher Modus für Ihren Monitor verfügbar ist. ARC/Modus Component HDMI/DVI...

  • Seite 40: Ruhemodus

    Drücken Sie die Taste ► und dann die Tasten ▼▲, um den Minutenwert (00 ~ 59) einzustellen. Drücken Sie die Taste ► und dann die Tasten ▼▲, um den Wert „Ein“ oder „Aus“ auszuwählen. Ruhemodus Über das Menü „Ruhemodus“ lässt sich der Monitor so einstellen, dass er automatisch ausgeschaltet wird, wenn der vom Benutzer eingestellte Zeitpunkt überschritten wurde.

  • Seite 41: Verwenden Des Kachelmodus

    Bild wechseln. So verhindern Sie, dass feste Bilder oder Bilder, die sich einbrennen könnten, über längere Zeit angezeigt werden: Öffnen Sie das OSD-Menü, und wählen Sie „Option“ aus. Wählen Sie in der Menüliste die Option „ISM-Methode“ aus. Wählen Sie eine der folgenden Menüoptionen aus: ●...
  • Seite 42 Abbildung 4-3 Kachelmodus Produkt 1 ~ 4: S(2) x R(2) Abbildung 4-4 Kachelmodus Produkt 1 ~ 9: S(3) x R(3) Abbildung 4-5 Kachelmodus Produkt 1 ~ 2: S(2) x R(1) Abbildung 4-6 Kachelmodus Produkt 1 ~ 16: S(4) x R(4) Kapitel 4 Bedienen des Monitors DEWW...
  • Seite 43 Über die folgenden Menüoptionen lässt sich der Kachelmodus einstellen: ● H-Format – passt die horizontalen Abmessungen der Anzeige unter Berücksichtigung der Blendengröße an. ● V-Format – passt die vertikalen Abmessungen der Anzeige unter Berücksichtigung der Blendengröße an. ● H-Position – verschiebt die Anzeigenposition in horizontaler Richtung. ●...

  • Seite 44: Anhang A Fehlerbehebung

    Fehlerbehebung Beheben allgemeiner Probleme In der folgenden Tabelle sind mögliche Probleme und deren Ursachen sowie die empfohlenen Lösungen aufgeführt. Problem Mögliche Ursache Lösung Es wird kein Bild angezeigt. Das Netzkabel ist nicht angeschlossen. Vergewissern Sie sich, dass das Netzkabel korrekt an einer Netzsteckdose angeschlossen ist.
  • Seite 45 Der Monitortreiber ist nicht installiert. Installieren Sie den Monitortreiber, der wird die Meldung „Unbekanntes entweder mit dem Monitor geliefert oder Produkt“ angezeigt. von der HP Website (http://www.hp.com) heruntergeladen wurde. Dem Benutzerhandbuch zur Grafikkarte können Sie entnehmen, ob die Plug-&- Play-Funktion unterstützt wird.
  • Seite 46 Problem Mögliche Ursache Lösung Die Anzeige blockiert unerwarteter Die Anzeige ist falsch eingestellt. Analoges D-Sub-Signal – drücken Sie Weise; die Anzeigenposition ist falsch. die Taste AUTO auf der Fernbedienung, damit automatisch der optimale Anzeigestatus ausgewählt wird, der auf den aktuellen Modus abgestimmt ist.

  • Seite 47: Verwenden Des Internets

    Wenn Sie ein Problem mithilfe der Vorschläge zur Fehlerbehebung in diesem Abschnitt nicht lösen konnten, ist möglicherweise ein Anruf beim technischen Support erforderlich. Wenden Sie sich an einen regionalen, autorisierten HP Kundendienstanbieter. Halten Sie bei einem Anruf folgende Informationen bereit: ●...

  • Seite 48: Anhang B Technische Daten

    Technische Daten HINWEIS: Alle Leistungsangaben werden von den Herstellern der Komponenten bereitgestellt. Die Leistungsangaben entsprechen den Höchstwerten der von den Herstellern von HP Komponenten angegebenen typischen Leistungsdaten; die tatsächliche Leistung kann nach unten oder oben abweichen. HP LD4200 LCD-Monitor Tabelle B-1 HP LD4200 –...
  • Seite 49 Tabelle B-1 HP LD4200 – Technische Daten (Fortsetzung) Stromversorgung AC 100-240 V~ 50/60 Hz 2,2 A Nennspannung Japan: AC 100 V~ 50/60 Hz 2,2 A Leistungsaufnahme 220 W typisch Eingeschaltet ≤ 1 W (RGB)/4 W (HDMI/DVI) Ruhemodus ≤ 1 W Ausgeschaltet Maximale Auflösung...

  • Seite 50: Hp Ld4700 Lcd-Monitor

    HP LD4700 LCD-Monitor Tabelle B-2 HP LD4700 – Technische Daten Display 119,28 cm 47 Zoll TFT LCD Sichtbare Diagonale 119,28 cm 47 Zoll Pixelabstand 0,5415 mm x 0,5415 mm Maximales Gewicht 26,08 kg Ohne Standfuß & Lautsprecher 26,83 kg Mit Lautsprecher 29,56 kg Mit Standfuß...

  • Seite 51: Erkennen Voreingestellter Bildschirmauflösungen

    Folgende Bildschirmauflösungen werden am häufigsten verwendet und sind werkseitig voreingestellt. Dieser Monitor erkennt die voreingestellten Modi automatisch, stellt die richtige Größe ein und zentriert die Bildschirmanzeige. HP LD4200 und LD4700 – Voreingestellte Anzeigemodi Tabelle B-3 HP LD4200 und LD4700 – Werkseitig voreingestellte...

  • Seite 52: Dtv-Modus

    Tabelle B-3 HP LD4200 und LD4700 – Werkseitig voreingestellte Anzeigemodi (Fortsetzung) Vorein- Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) stellung 800 x 600 37,879 60,317 800 x 600 46,875 832 x 624 49,725 74,55 1024 x 768 48,363 1024 x 768...
  • Seite 53 Modus Anzeige-LED Ruhemodus Gelb Ausgeschaltet DEWW Erkennen voreingestellter Bildschirmauflösungen...

  • Seite 54: Anhang C Steuern Der Verwendung Mehrerer Produkte

    Steuern der Verwendung mehrerer Produkte Führen Sie die Arbeitsschritte in diesem Kapitel aus, um mehrere Monitore an einen einzigen Computer anzuschließen. Sie können mehrere Monitore gleichzeitig steuern, indem Sie diese an einen einzigen Computer anschließen. Anschließen des Kabels Schließen Sie das RS-232C-Kabel an (siehe folgende Abbildung). Das RS-232C-Protokoll wird zur Kommunikation zwischen dem Computer und dem Monitor verwendet.

  • Seite 55: Kommunikationsparameter

    Kommunikationsparameter ● Baudrate: 9600 (UART) ● Datenlänge: 8 Bit ● Paritätsbit: Keines ● Stoppbit: 1 Bit ● Flusssteuerung: Keine ● Kommunikationscode: ASCII-Code ● Verwenden eines gekreuzten (umgekehrten) Kabels Befehlsreferenzliste BEFEHL1 BEFEHL2 DATEN1 DATEN2 DATEN3 01. Stromversorgung 00H -01H 02. Eingangsauswahl 02H -09H 03.

  • Seite 56: Übertragungs-/Empfangsprotokoll

    BEFEHL1 BEFEHL2 DATEN1 DATEN2 DATEN3 24. Kachel V-Format 00H -64H 25. Kachel ID Set 00H -19H 26. Natürlicher Modus (bei 00H -01H Kachelmodus) 27. Rückgabe abgelaufener Zeit 28. Temperaturwert 29. Überprüfung auf Lampenfehler 30. Automatische Lautstärke 00H -01H 31. Lautsprecher 00H -01H 32.

  • Seite 57: Stromversorgung (Befehl: A)

    *[DATEN]: Befehlsdaten übertragen. Übertragen Sie die Daten 'FF', um den Status des Befehls zu lesen. *[Cr]: Carriage Return (Absatzmarke) ASCII-Code ‘0x0D’ *[ ]: ASCII-Code Leerzeichen (0x20)’ OK Bestätigung [Befehl2][ ][Set ID][ ][OK][Daten][x] *Das Produkt überträgt ACK (Bestätigung) gemäß diesem Format, wenn normale Daten empfangen werden.

  • Seite 58: Eingangsauswahl (Befehl: B) (Hauptbildeingang)

    Daten 0: Ausschalten 1: Einschalten 02. Eingangsauswahl (Befehl: b) (Hauptbildeingang) Eingangsquelle für das Gerät auswählen. Sie können auch mithilfe der Taste INPUT auf der Fernbedienung eine Eingangsquelle auswählen. Übertragung [k][b][ ][Set ID][ ][Daten][Cr] Daten 2: AV 4: Component 1 5: Component 2 7: RGB (PC) 8: HDMI (DTV) 9: HDMI (PC)

  • Seite 59: Ton Aus Für Anzeige (Befehl: D)

    6: Original (AV) 7: 14:9 (AV) 9: Nur Scannen (HD DTV), 1:1 (RGB PC, HDMI/DVI PC) Bestätigung [c][ ][Set ID][ ][OK][Daten][x] 04. TON AUS für Anzeige (Befehl: d) Tonausgabe der Anzeige ein-/ausschalten. Übertragung [k][d][ ][Set ID][ ][Daten][Cr] Daten 0: TON AUS für Anzeige Aus (Bild ein) 1: TON AUS für Anzeige Ein (Bild aus) Bestätigung [d][ ][Set ID][ ][OK][Daten][x]...

  • Seite 60: Kontrast (Befehl: G)

    [k][f][ ][Set ID][ ][Daten][Cr] Daten min.: 00H ~ max.: 64H (Hexadezimaler Code) Bestätigung [f][ ][Set ID][ ][OK][Daten][x] Daten min.: 00H ~ max.: 64H Siehe „Zuordnung echter Daten“ in diesem Anhang. 07. Kontrast (Befehl: g) Kontrast der Anzeige einstellen. Sie können den Kontrast auch über das Menü „Bild“ anpassen. Übertragung [k][g][ ][Set ID][ ][Daten][Cr] Daten min.: 00H ~ max.: 64H...

  • Seite 61: Farbe (Befehl: I) (Nur Video)

    [k][h][ ][Set ID][ ][Daten][Cr] Daten min.: 00H ~ max.: 64H Siehe „Zuordnung echter Daten“ weiter unten. Bestätigung [h][ ][Set ID][ ][OK][Daten][x] * Zuordnung echter Daten 0: Schritt A: Schritt 10 F: Schritt 15 10: Schritt 16 64: Schritt 100 09. Farbe (Befehl: i) (nur Video) Farbgebung der Anzeige einstellen.

  • Seite 62: Bildschärfe (Befehl: K) (Nur Video)

    [k][j][ ][Set ID][ ][Daten][Cr] Daten Rot: 00H ~ Grün: 64H (Hexadezimaler Code) Siehe „Zuordnung echter Daten“ im vorherigen Abschnitt dieses Anhangs. Bestätigung [j][ ][Set ID][ ][OK][Daten][x] Daten Rot: 00H ~ Grün: 64H * Zuordnung echter Farbtondaten 0: Schritt 0 – Rot 64: Schritt 100 –...

  • Seite 63: Fernbedienungssperre/Tastensperre (Befehl: M)

    [l][ ][Set ID][ ][OK][Daten][x] Daten 0: OSD Aus 1: OSD Ein 13. Fernbedienungssperre/Tastensperre (Befehl: m) Ein-/Ausschalten der Fernbedienungssperre für das Gerät steuern. Beim Steuern von RS-232C werden über diese Funktion die Fernbedienung und die lokalen Tasten gesperrt. Übertragung [k][m][ ][Set ID][ ][Daten][Cr] Daten 0: Aus 1: Ein Bestätigung [m][ ][Set ID][ ][OK][Daten][x]...

  • Seite 64: Abnormaler Status (Befehl: Z)

    [k][u][ ][Set ID][ ][Daten][Cr] Daten 0: Mittel 1: Kalt 2: Warm 3: Benutzer Bestätigung [u][ ][Set ID][ ][OK][Daten][x] Daten 0: Mittel 1: Kalt 2: Warm 3: Benutzer 16. Abnormaler Status (Befehl: z) Abnormaler Status: Ausschaltstatus lesen, wenn der Standby-Modus aktiviert ist. Übertragung [k][z][ ][Set ID][ ][Daten][Cr] Daten FF: Lesen...

  • Seite 65: Automatische Konfiguration (Befehl: J U)

    [j][p][ ][Set ID][ ][Daten][Cr] Daten 1H: Inversion 2H: Orbiter 4H: Weißfüllung 8H: Normal 10H: Punktfüllung Bestätigung [p][ ][Set ID][ ][OK][Daten][x] 18. Automatische Konfiguration (Befehl: j u) Automatisch Bildposition anpassen und Zittern von Bildern minimieren. Funktioniert nur im RGB(PC)- Modus. Übertragung [j][u][ ][Set ID][ ][Daten][Cr] Daten 1: Einstellen automatische konfiguration.

  • Seite 66: Übertragung

    Übertragung [d][d][][Set ID][][Daten][Cr] Daten Beschreibung Kachelmodus ist ausgeschaltet 1 x 2-Modus (Spalte x Zeile) 1 x 3-Modus 1 x 4-Modus 5 x 5-Modus *Die Daten können außer bei 00 nicht auf 0X oder X0 eingestellt werden. Bestätigung [d][][Set ID][][OK/NG][Daten][x] 21. Kachel H-Position (Befehl: d e) Horizontale Position einstellen.

  • Seite 67: Kachel H-Format (Befehl: D G)

    [f][][Set ID][][OK/NG][Daten][x] 23. Kachel H-Format (Befehl: d g) Horizontales Format einstellen. Übertragung [d][g][][Set ID][][Daten][Cr] Daten min.: 00H ~ max.: 64H Bestätigung [g][][Set ID][][OK/NG][Daten][x] 24. Kachel V-Format (Befehl: d h) Vertikales Format einstellen. Übertragung [d][h][][Set ID][][Daten][Cr] Daten min.: 00H ~ max.: 64H Bestätigung [h][][Set ID][][OK/NG][Daten][x] 25.

  • Seite 68: Natürlicher Modus (Bei Kachelmodus) (Befehl: D J)

    26. Natürlicher Modus (bei Kachelmodus) (Befehl: d j) Das Bild wird so angepasst, dass es insgesamt natürlich aussieht. Übertragung [d][j][][Set ID][][Daten][Cr] Daten 0: Natürlich Aus 1: Natürlich Ein ff: Status lesen Bestätigung [j][][Set ID][][OK/NG][Daten][x] 27. Rückgabe abgelaufener Zeit (Befehl: d l) Abgelaufene Zeit lesen.

  • Seite 69: Prüfung Auf Lampenfehler (Befehl: D P)

    29. Prüfung auf Lampenfehler (Befehl: d p) Auf Lampenfehler prüfen. Übertragung [d][p][][Set ID][][Daten][Cr] * Die Daten lauten stets FF (hexadezimal). Bestätigung [p][][Set ID][][OK/NG][Daten][x] Daten 0: Lampenfehler 1: Lampe OK 30. Automatische Lautstärke (Befehl: d u) Stellt den Lautstärkepegel automatisch ein. Übertragung [d][u][][Set ID][][Daten][Cr] Daten 0: Aus...

  • Seite 70: Zeit (Befehl: F A)

    32. Zeit (Befehl: f a) Aktuelle Uhrzeit einstellen. Übertragung [f][a][][Set ID][][Daten1][][Daten2][][Daten3][Cr] [Daten1] 0: Montag 1: Dienstag 2: Mittwoch 3: Donnerstag 4: Freitag 5: Samstag 6: Sonntag [Daten2] 0H~17H (Stunden) [Daten3] 00H~3BH (Minuten) Bestätigung [a][][Set ID][][OK/NG][Daten1][Daten2][Daten3][x] *Beim Lesen der Daten wird FFH für [Daten1], [Daten2] und [Daten3] eingesetzt. In allen anderen Fällen werden sie als NG behandelt.

  • Seite 71: Aus-Timer (Ein/Aus-Timer) Ein, Aus (Befehl: F C)

    Bit 2: Mittwoch Ein-Timer Ein (1), Aus (0) Bit 3: Donnerstag Ein-Timer Ein (1), Aus (0) Bit 4: Freitag Ein-Timer Ein (1), Aus (0) Bit 5: Samstag Ein-Timer Ein (1), Aus (0) Bit 6: Sonntag Ein-Timer Ein (1), Aus (0) Bit 7: Täglich Ein-Timer Ein (1), Aus (0) Bestätigung [b][][Set ID][][OK/NG][Daten1][Daten2][x]...

  • Seite 72: Aus-Timer (Ein/Aus-Timer) Zeit (Befehl: F E)

    [f][d][][Set ID][][Data1][][Daten2][Daten3][Cr] [Daten1] 0: Montag 1: Dienstag 2: Mittwoch 3: Donnerstag 4: Freitag 5: Samstag 6: Sonntag 7: Täglich [Daten2] 00H~17H (Stunden) [Daten3] 00H~3BH (Minuten) Bestätigung [d][][Set ID][][OK/NG][Daten1][Daten2][Daten3][x] *Beim Lesen der Daten wird FFH für [Daten2] und [Daten3] eingesetzt. In allen anderen Fällen werden sie als NG behandelt.

  • Seite 73: Ruhemodus (Befehl: F F)

    7: Täglich [Daten2] 00H~17H (Stunden) [Daten3] 00H~3BH (Minuten) Bestätigung [e][][Set ID][][OK/NG][Daten1][Daten2][Daten3][x] *Beim Lesen der Daten wird FFH für [Daten2] und [Daten3] eingesetzt. In allen anderen Fällen werden sie als NG behandelt. 37. Ruhemodus (Befehl: f f) Uhrzeit für Ruhemodus einstellen. Übertragung [f][f][][Set ID][][Daten][Cr] Daten...

  • Seite 74: Systemstartverzögerung (Befehl: F H)

    [f][g][][Set ID][][Daten][Cr] Daten 0: Aus 1: Ein Bestätigung [g][][Set ID][][OK/NG][Daten][x] 39. Systemstartverzögerung (Befehl: f h) Planverzögerung einstellen, wenn das Gerät eingeschaltet wird (Einheit: Sekunde). Übertragung [f][h][][Set ID][][Daten][Cr] Daten: 00H ~ 64H (Datenwert) Bestätigung [h][][Set ID][][OK/NG][Daten][x] 40. Sprache (Befehl: f i) OSD-Sprache auswählen.

  • Seite 75: Dpm-Auswahl (Befehl: F J)

    Bestätigung [i][][Set ID][][OK/NG][Daten][x] 41. DPM-Auswahl (Befehl: f j) DPM-Funktion (Display Power Management) einstellen. Übertragung [f][j][][Set ID][][Daten][Cr] Daten 0: Aus 1: Ein Bestätigung [j][][Set ID][][OK/NG][Daten][x] 42. Zurücksetzen (Befehl: f k) Funktionen zum Zurücksetzen für Bild, Anzeige und werkseitige Einstellungen ausführen. Übertragung [f][k][][Set ID][][Daten][Cr] Daten 0: Bild zurücksetzen...

  • Seite 76: Eingangsauswahl (Befehl: X B)

    Bestätigung [z][][Set ID][][OK/NG][Daten][x] 44. Eingangsauswahl (Befehl: x b) Eingangsquelle für das Gerät auswählen. Übertragung [x][b][ ][Set ID][ ][Daten][Cr] Daten 20H: AV 40H: Component 1 41H: Component 2 60H: RGB (PC) 90H: HDMI/DVI (DTV) A0H: HDMI/DVI (PC) Bestätigung [b][ ][Set ID][ ][OK][Daten][x] Daten 20H: AV 40H: Component 1 41H: Component 2...

  • Seite 77: Frame-Konfiguration

    Frame-Konfiguration ● Erster Frame ● Wiederholungs-Frame Anschlusscode Code-Wiederholung Bit-Beschreibung ● Bit „0“ ● Bit „1“ Frame-Intervall: Tf Die Wellenform wird übertragen, solange eine Taste gedrückt wird. DEWW IR-Codes...

  • Seite 78: Tabelle Mit Ir-Codes

    Tabelle mit IR-Codes Code Funktion Hinweis (Hexadezimal) ▲ Fernbedienungstaste ▼ Fernbedienungstaste LAUTSTÄRKE (►) Fernbedienungstaste LAUTSTÄRKE (◄) Fernbedienungstaste NETZTASTE Fernbedienungstaste (Netztaste) EINSCHALTEN Diskreter IR-Code (nur Einschalten) AUSSCHALTEN Diskreter IR-Code (nur Ausschalten) TON AUS Fernbedienungstaste Fernbedienungstaste INPUT Fernbedienungstaste SLEEP Fernbedienungstaste MENU Fernbedienungstaste EXIT Fernbedienungstaste Fernbedienungstaste...
  • Seite 79 Code Funktion Hinweis (Hexadezimal) ARC (4:3) Diskreter IR-Code (nur 4:3-Modus) ARC (16:9) Diskreter IR-Code (nur 16:9-Modus) ARC (ZOOM) Diskreter IR-Code (nur ZOOM1-, ZOOM2-Modus) AUTOM. Diskreter IR-Code KONFIGURATION DEWW IR-Codes...

  • Seite 80: Anhang D Zulassungshinweise

    Zulassungshinweise FCC-Hinweis Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B (siehe Abschnitt 15 der FCC-Bestimmungen). Diese Grenzwerte wurden eingerichtet, um einen ausreichenden Schutz gegen Interferenzen zu bieten, wenn das Gerät in Wohnräumen betrieben wird. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen. Es können Störungen im Radio- und Fernsehempfang auftreten, wenn es nicht nach den Anweisungen des Herstellers aufgestellt und betrieben wird.

  • Seite 81: Canadian Notice

    Wechselstromadapter mit CE-Kennzeichnung gewährleistet. Die Einhaltung dieser Richtlinien impliziert die Konformität mit den zutreffenden harmonisierten europäischen Normen, die in der von HP für dieses Produkt bzw. für diese Produktreihe erteilten EU- Konformitätserklärung aufgeführt sind. Diese werden (in englischer Sprache) mit der Produktdokumentation bereitgestellt oder sind auf der folgenden Website verfügbar:...

  • Seite 82: Hinweis Zu Deutschen Ergonomiebestimmungen

    TRE, Herrenberger Strasse 140, 71034 Boeblingen. Hinweis zu deutschen Ergonomiebestimmungen HP Produkte, die das Gütesiegel „GS“ tragen und Teil eines Systems sind, das aus Computern, Tastaturen und Monitoren der Marke HP besteht, die alle das Gütesiegel „GS“ tragen, erfüllen die geltenden ergonomischen Richtlinien.

  • Seite 83: Japanese Power Cord Requirements

    Do not use the power cord received with this product on any other products. Hinweise zum Umweltschutz Materialentsorgung Dieses HP Produkt enthält Quecksilber in der fluoreszierenden Lampe des LCD-Monitors. Dieses bedarf am Ende des Nutzungszeitraums ggf. einer besonderen Entsorgung. Die Entsorgung dieser Materialien kann Umweltschutzrichtlinien unterliegen. Informationen zur Entsorgung und zum Recycling erhalten Sie bei den örtlichen Behörden oder der Electronic Industries...

  • Seite 84: Eee-Richtlinien Für Die Türkei

    11363-2006 11363-2006 EEE-Richtlinien für die Türkei Konform mit EEE-Richtlinien EEE Yönetmeliğine Uygundur Anhang D Zulassungshinweise DEWW...
