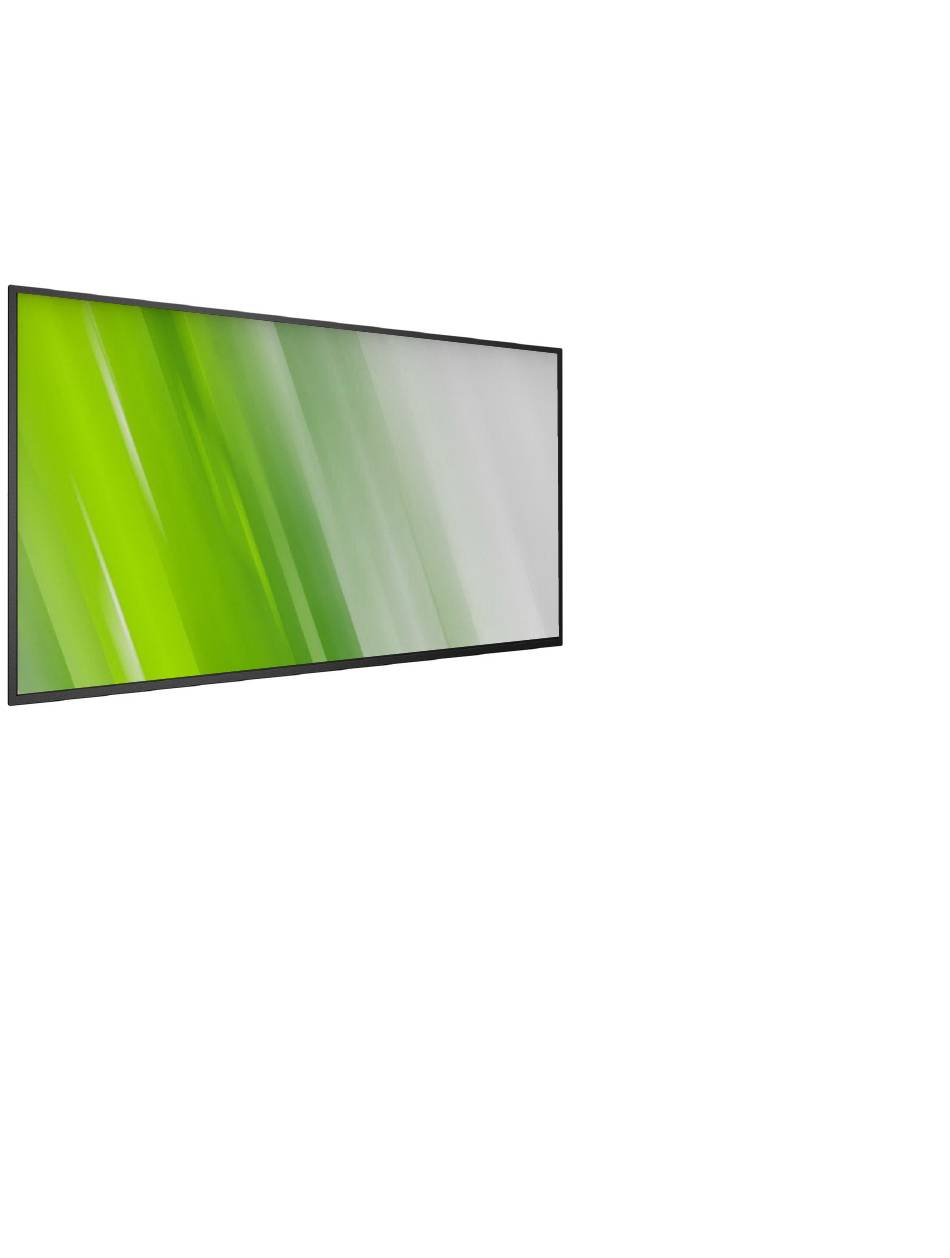

- Seite 1 LD5511 HP Digital-Signage-Display Bedienungsanleitung...
-
Seite 2: Produkthinweis
(c) Copyright 2016 HP Development Company, L.P. Die hierin enthaltenen Daten können sich ohne Ankündigung ändern. Die einzigen Zusicherungen für HP-Produkte und -Dienste werden in den ausdrücklichen Garantieerklärungen solcher Produkte und Dienste angegeben. Nichts hierin darf als Festlegung einer zusätzlichen Garantie ausgelegt werden. -
Seite 3: Warnhinweise Und Sicherheitsvorkehrungen
LD5511 Sicherheitshinweise • Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden. • Halten Sie das Anzeigegerät trocken. Setzen Sie es zur Vermeidung Warnhinweise und Sicherheitsvorkehrungen von Stromschlaggefahr weder Regen noch übermäßiger Feuchtigkeit Machen Sie sich mit diesen Sicherheitssymbolen aus. •... -
Seite 4: Behördliche Vorschriften
LD5511 WARNUNG: Damit es nicht zu Stromschlägen oder Bränden kommt, setzen Sie dieses Gerät weder Regen noch sonstiger • EN60065:2002 + A1: 2006 + A11:2008 + A2:2010 + Feuchtigkeit aus. A12:2011 (Audio-, Video- und ähnliche elektronische Geräte, Sicherheitsanforderungen) WARNUNG: Setzen Sie das Gerät keinem Tropf- oder Spritzwasser •... -
Seite 5: Elektrische, Magnetische Und Elektromagnetische Felder ("Emf")
LD5511 Eine Schutzkennzeichnung „B“ bestätigt, dass das Gerät mit den Schutzgebrauchsanforderungen der Standards PN-93/T-42107 und PN- 89/E-06251 übereinstimmt. Dieses Gerät wird mit einem geprüften angegossenen 13-A-Stecker geliefert. Gehen Sie zum Austauschen einer Sicherung bei diesem Steckertyp wie folgt vor: 1. Entfernen Sie die Abdeckung des Sicherungsfachs und die Sicherung. - Seite 6 LD5511 China RoHS ケーブル＆ワ 除外項目 イヤ 中国电子信息产品污染控制标识要求 ( 中国 RoHS 法规标示要求 ) 产品中有害物质的名称及含量。 リモコン 除外項目 *：はベア印刷回路基板、はんだ付け、および抵抗器、コンデ 有害物质 ンサ、アレー、コネクタ、チップなど、その表面実装素子で 構成される。 六价铬 多溴 多溴二 零部件名称 铅 汞 镉 联苯 苯醚 注1：「○」は、算出対象物質の含有率が含有率基準値以下で (Pb) (Hg) (Cd) (VI)) (PBB) (PBDE) あることを示す。 注2：「除外項目」は、算出対象物質がJIS C 0950規格によっ 塑料外框...
- Seite 7 LD5511 维 文 环保使用期限 在产品本体上标示的该标志表示环境保护使用期限为 10 年。 “Louzsim 电子信息产品的环境保护使用期限是指电子信息产品中所含的有 Danghnaeuz denyouz vuenh ndaej mbouj habdangq aiq miz 害物质不会向外部泄漏或出现突然变异，并且电子信息产品的用 gij yungyiemj fatseng bauqcaq 壮 文 户在使用该电子信息产品时也不会对环境造成严重污染或对人 Cijndaej yungh gij denyouz doengzyiengh loihhingz roxnaeuz 体、财产带来严重损害的期限。 daengjyauq loihl haenx vuenh” 在环境保护期限中，请按照使用说明书使用本产品。 “接入本设备的有线网络天线必须与保护接地隔离 , 不...
- Seite 8 LD5511 Entsorgung elektrischer und elektronischer Informationen für Nordeuropa (nordische Länder) Altgeräte – WEEE Hinweis an Benutzer in Privathaushalten der Placering/Ventilation Europäischen Union VARNING: Diese Kennzeichnung am Produkt oder seiner FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG Verpackung zeigt an, dass dieses Produkt gemäß...
-
Seite 9: Inhaltsverzeichnis
LD5511 Inhalt Einstellungen ändern .............. 16 5.1. Einstellungen ................16 5.1.1. Bild-Menü ..............16 Auspacken und installieren ............1 5.1.2. Ton-Menü ..............17 1.1. Auspacken ..................1 5.1.3. Allgemeine-Einstellungen-Menü ....17 1.2. Lieferumfang ...................1 5.2. Netzwerkeinstellungen ............18 1.3. Installationshinweise ..............1 USB-Gerätekompatibilität ............. 19 1.4. -
Seite 10: Auspacken Und Installieren
Bewahren Sie den Karton und die Verpackungsmaterialien auf, falls Sie das Gerät einmal verschicken müssen. • Aktuelle Versionen der Bedienungsanleitung für Ihr Produkt finden Sie unter http://www.hp.com/support; wählen Sie Ihr Land. Wählen Sie Software/ Treiber erhalten, befolgen Sie dann die Bedienungsanweisungen. -
Seite 11: An Einer Wand Montieren
LD5511 1.4. An einer Wand montieren Damit Sie dieses Anzeigegerät an einer Wand montieren können, benötigen Sie ein Standard-Wandmontageset (kommerziell erhältlich). Wir empfehlen die Verwendung einer Montageschnittstelle, die mit den Standards TÜV-GS und/oder UL1678 in Nordamerika übereinstimmt. Schutzauflage VESA-Gitter Tisch 1. -
Seite 12: Belüftungsanforderungen Bei Einbauten
LD5511 Belüftungsanforderungen bei Einbauten Halten Sie wie in der nachstehenden Abbildung gezeigt einen Abstand zu umliegenden Objekten ein, damit die Wärme abgeleitet werden kann. 100 mm 100 mm 100 mm 100 mm 1.5. Fernbedienungssensor und Betriebsanzeige verwenden 1. Ziehen Sie das Objektiv zur Verbesserung der Fernbedienungsleistung und zur einfachen Prüfung des Betriebsstatus anhand der Leuchte nach unten 2. -
Seite 13: Teile Und Funktionen
LD5511 Teile und Funktionen 2.1. Bedienfeld MUTE INPUT MENU [ ]-Taste [ ]-Taste Mit dieser Taste schalten Sie das Anzeigegerät ein bzw. versetzen es Bei eingeblendetem Bildschirmmenü wird der Auswahlbalken zur in den Bereitschaftsmodus. Anpassung des ausgewählten Elements nach oben bewegt. -
Seite 14: Eingänge/Ausgänge Endgeräte
LD5511 2.2. Eingänge/Ausgänge Endgeräte Hinweise: Hauptschalter • Der Infrarotempfänger des Displays wird abgeschaltet, wenn Zum Ein-/Ausschalten der Hauptstromversorgung. etwas an den [IR IN (Infraroteingang)] angeschlossen wird. AC-Eingang • Zur Steuerung Ihres A/V-Gerätes über dieses Display beachten AC-Stromversorgung von der Steckdose. -
Seite 15: Fernbedienung
LD5511 2.3. Fernbedienung [ ]-Taste (Ein/Aus) Zum Ein- und Ausschalten des Displays. 2.3.1. Allgemeine Funktionen [PLAY]-Tasten Zur Wiedergabesteuerung von Mediendateien. ]-Taste SOURCE Zur Auswahl der gewünschten Eingangsquelle. Wählen Sie mit Netzwerk HDMI [ ] oder [ ] eine der Optionen... -
Seite 16: Batterien In Die Fernbedienung Einlegen
LD5511 2.3.2. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2. Richten Sie die Batterien entsprechend den Kennzeichnungen (+) und (–) im Batteriefach aus. -
Seite 17: Externes Gerät Anschließen
LD5511 Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. Component-Videoeingang verwenden Audioausgang Component-Ausgang (YPbPr) DVD / VCR / VCD [Audioeingang] [Component-Eingang] Stromanschluss (YPbPr) PC Line IN HDMI IN DVI IN VGA IN COMPONENT IN 3.1.2. Videoeingang verwenden (DVI-Kabel nicht inklusive) -
Seite 18: Hdmi-Videoeingang Verwenden
LD5511 3.1.3. HDMI-Videoeingang verwenden DVD / VCR / VCD HDMI-Ausgang Stromanschluss [HDMI-Eingang] PC Line IN HDMI IN DVI IN VGA IN COMPONENT IN 3.2. PC anschließen 3.2.1. VGA-Eingang verwenden VGA-Ausgang D-Sub, 15-polig Audioausgang [VGA-Eingang] [VGA-Audioeingang] Stromanschluss PC Line IN HDMI IN... -
Seite 19: Hdmi-Eingang Verwenden
LD5511 3.2.3. HDMI-Eingang verwenden HDMI-Ausgang Stromanschluss [HDMI-Eingang] PC Line IN HDMI IN DVI IN VGA IN COMPONENT IN 3.3. Audiogerät anschließen 3.3.1. Externes Audiogerät anschließen Audioeingang Stereoverstärker Component-Ausgang (YPbPr) Audioausgang DVD / VCR / VCD Audioausgang Audioeingang Stromanschluss PC Line IN... -
Seite 20: Mehrere Anzeigegeräte In Einer Daisy Chain-Konfiguration Anschließen
LD5511 3.4. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung einer Videowand). 3.4.1. Anzeigesteuerungsverbindung Verbinden Sie den Anschluss [RS232C-Ausgang] von Anzeigegerät 1 mit dem Anschluss [RS232C-Eingang] von Anzeigegerät 2. -
Seite 21: Kabelnetzwerkverbindung
LD5511 3.6. Kabelnetzwerkverbindung Wenn Sie das Display mit Ihrem Heimnetzwerk verbinden, können Sie Fotos, Audiodateien und Videos Ihres Computers darüber wiedergeben. Mehr dazu erfahren Sie unter Multimedia-Dateien über das lokale Netzwerk (LAN) wiedergeben (Seite 13). Internet ROUTER [RJ-45] [RJ-45] So richten Sie das Netzwerk ein: 1. -
Seite 22: Bedienung
LD5511 Bedienung 3. Wählen Sie eine Datei aus dem Inhaltsbrowser, starten Sie die Wiedergabe danach mit der Taste HINWEIS: Bei den in diesem Abschnitt erwähnten Steuertasten 4. Nutzen Sie zur Steuerung der Wiedergabe die Wiedergabetasten an der Fernbedienung. handelt es sich um Fernbedienungstasten, sofern nicht anders angegeben. -
Seite 23: Wiedergabeoptionen
LD5511 Vorsicht: 4.3.2. Filme wiedergeben 1. Wählen Sie aus der Titelleiste. • Der Hersteller haftet weder bei nicht unterstützten USB- Speichergeräten noch bei Beschädigungen oder Datenverlusten. 2. Wählen Sie ein Video aus, drücken Sie dann die Taste • Überladen Sie den USB-Port nicht. Falls Sie USB-Speichergeräte anschließen, die mehr als 500 mA Strom benötigen, sorgen Sie dafür,... -
Seite 24: Fotodateien Wiedergeben
LD5511 4.3.3. Fotodateien wiedergeben 1. Wählen Sie aus der Titelleiste. 2. Wählen Sie ein Foto-Miniaturbild, drücken Sie dann die Taste Date Info Play All Sort USB device Options Eine Diaschau starten Wenn sich mehrere Fotos in einem Ordner befinden, wählen Sie zunächst ein Foto aus, anschließend wählen Sie {Play all (Alles... -
Seite 25: Einstellungen Ändern
LD5511 Einstellungen ändern 5.1. Einstellungen Mit der Fernbedienung: 5.1.1. Bild-Menü Bild Bildeinst. Einst. wiederherst. Allgemeine Einstellungen Hintergr.-Bel. Netzwerkeinstellungen Kontrast Helligkeit NTSC-Farbton Farbe Schärfe Erweitert Video oder PC Format und Ränder 1. Rufen Sie das OSD-Menü mit der Taste auf. 2. Mit den Tasten / / wählen Sie ein Menüelement aus... -
Seite 26: Ton-Menü
LD5511 5.1.3. Allgemeine-Einstellungen-Menü Video oder PC Wenn Sie den Inhalt einer Videokonsole über Ihr Display darstellen möchten, wählen Sie {Video} zur Anwendung der Videoeinstellungen. Bild Menüsprache Wenn ein Computer über HDMI angeschlossen ist, wählen Sie {PC}. Monitor-ID Achten Sie darauf, dass {Format und Ränder} {Bildformat} ... -
Seite 27: Werkseinstellung
LD5511 • {Entriegeln}: Gibt die Tastatur frei. {Alles sperren}: Sperrt sämtliche Tastenfunktionen. • • {Sperre (außer Lautstärke)}: Sperrt sämtliche Tastenfunktionen mit Ausnahme der Tasten • {Sperre (außer Ein/Aus)}: Sperrt sämtliche Tastenfunktionen mit Ausnahme der Taste • {Fernbedienungssperre}: Aktiviert oder deaktiviert die Tasten der Fernbedienung. -
Seite 28: Usb-Gerätekompatibilität
LD5511 USB-Gerätekompatibilität USB-Videountertitelformate (bei Sprachuntertiteln etc.) Max. Max. Bitrate Dateiendungen Container Videocodec Maximale Auflösung Bildwiederholfrequenz Audiocodec (Mb/s) (Bilder/s) MPEG-1 1920x1080 25p,30p,50i,60i MPEG-1(L1&L2), .mpg MPEG-2 1920x1080 25p,30p,50i,60i MPEG-1,2,2.5 L3, mpeg AAC/HE-AAC(v1&v2), MPEG-4 ASP 1920x1080 25p,30p,50i,60i .vob DVD-PCM,AC3 H.264 1920x1080 25p,30p,50p,60p,60i MPEG-2... - Seite 29 LD5511 USB-Multimediaformate Frequenz Max. Bitrate Dateiendungen Container Videocodec Maximale Auflösung Audiocodec (kHz) (Mb/s) .mp3 MPEG-1,2,2.5 L3 .wma .asf (V2 bis V9.2) .wma WMA Pro WMA,WMA Pro .wav(PC) LPCM LPCM .aif(mac) LPCM LPCM .aiff(mac) .aac .mp4 1024 AAC,HE-AAC(v1&v2) .m4a .pls Wiedergabelisten .m3u...
-
Seite 30: Eingangsmodus
LD5511 Eingangsmodus VGA-Auflösung: Aktive Auflösung Standardauflösung Bildfrequenz Pixelrate Seitenverhältnis Ausgeschrieben Horizontale Pixel Vertikale Zeilen 60 Hz 25,175 MHz 72 Hz 31,5 MHz Video Graphic Array 75 Hz 31,5 MHz WVGA 70 Hz 33,75 MHz 16:9 Wide Video Graphic Array 60 Hz... -
Seite 31: Richtlinie Zu Pixelfehlern
LD5511 Richtlinie zu Pixelfehlern Wir sind stets darum bemüht, Produkte von höchster Qualität anzubieten, und verwenden einige der branchenweit fortschrittlichsten Herstellungsverfahren, während wir zudem strenge Qualitätskontrollen durchführen. Dennoch sind die bei PDP- / TFT-Bildschirmen für Plasma- & LCD- Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben;... -
Seite 32: Dunkle Punktdefekte
LD5511 8.4. Dunkle Punktdefekte Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Diese Beispiele von Black-Dot-Fehlern kommen vor: Ein dunkler Punkt Zwei anliegende dunkle Punkte = 1 Paar Zwei dunkle Punkte, Spezifikationen definieren dunkler Punkte den Mindestabstand zwischen dunklen Punkten 8.5. -
Seite 33: Reinigung Und Problemlösung
LD5511 Reinigung und Problemlösung 9.1. Reinigung Vorsicht bei Verwendung des Anzeigegerätes • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Anzeigegerätes fern. Die Oberseite des Anzeigegerätes wird durch die hohe Temperatur der Abluft, die durch die Belüftungsöffnungen austritt, üblicherweise sehr heiß. Wenn Sie Körperteile zu nah an diese Stellen bringen, können Verbrennungen und Verletzungen auftreten. -
Seite 34: Problemlösung
LD5511 9.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht angeschlossen. 1. Schließen Sie das Netzkabel an. 2. Der Netzschalter an der Rückseite des 2. Stellen Sie sicher, dass der Netzschalter Anzeigegerätes ist nicht eingeschaltet. -
Seite 35: Technische Daten
LD5511 Technische Daten Anzeige: Element Technische Daten Bildschirmgröße (aktiver Bereich) 1209,6 (H) x 680,4 (V) Seitenverhältnis 16:9 Anzahl an Pixeln 1920 (H) x 1080 (V) Pixelabstand 0,63 (H) x 0,63 (V) Anzeigbare Farben 16,7 M Helligkeit (typisch) 350 cd/m Kontrastverhältnis (typisch) -
Seite 36: Interner Lautsprecher
LD5511 Umgebungsbedingungen: Element Technische Daten Temperatur Betrieb 0 – 40℃ Lagerung -20 – 60℃ Feuchtigkeit Betrieb 20 – 80% relative Luftfeuchtigkeit (nicht kondensierend) Lagerung 5 – 95 % relative Luftfeuchtigkeit (nicht kondensierend) Höhe Betrieb 0 – 3.000 m Lagerung / Transport 0 –...
