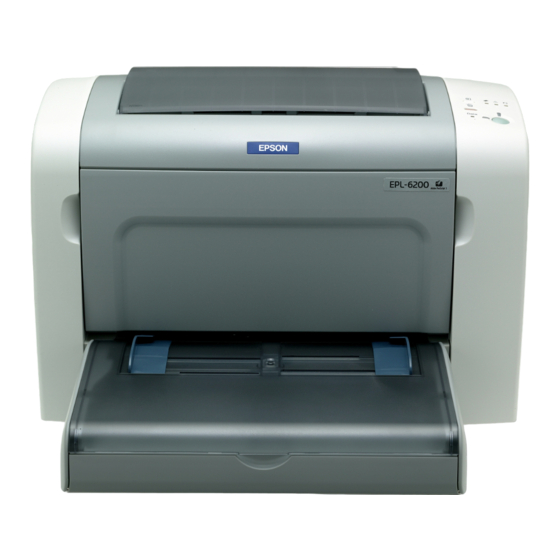

Epson EPL-6200 Installationshandbuch
Laserdrucker
Vorschau ausblenden
Andere Handbücher für EPL-6200:
- Installationshandbuch (561 Seiten) ,
- Referenzhandbuch (532 Seiten) ,
- Installationshandbuch (12 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Epson EPL-6200
Inhaltszusammenfassung für Epson EPL-6200
- Seite 1 Laserdrucker Installations- handbuch...
-
Seite 2: Handbuch-Konventionen
Seite vorgenommen wurden. Dieses Handbuch wurde mit großer Sorgfalt erstellt. Eine Haftung für leicht fahrlässige Fehler, z. B. Druckfehler, ist jedoch ausgeschlossen. EPSON und angegliederte Firmen haften nicht für Schäden oder Störungen durch Einsatz von Optionen oder Zubehör, wenn diese nicht original EPSON-Produkte oder von Seiko EPSON Corporation ausdrücklich als „EPSON Approved Product“... -
Seite 3: Aufstellen Des Druckers
Entfernen des Transportsicherungsmaterials Hinweis: Die Abbildungen in diesem Dokument beziehen sich auf das Modell EPL-6200. Gesonderte Abbildungen für das Modell EPL-6200L werden nur dargestellt, wenn beim Einrichten unterschiedliche Vorgehensweisen zwischen den beiden Modellen bestehen. Der Drucker wird mit vorinstallierter Entwicklerpatrone und Photoleiter ausgeliefert. -
Seite 4: Standort Für Den Drucker
Standort für den Drucker Achten Sie darauf, dass genügend Platz für den Betrieb und die Wartung zur Verfügung steht. In der Abbildung werden die empfohlenen Abstände veranschaulicht. Stellen Sie den Drucker so auf, dass der Netzstecker jederzeit problemlos aus der Steckdose gezogen werden kann. Halten Sie das gesamte Computer- und Druckersystem von möglichen Störungsquellen fern (zum Beispiel Lautsprecher oder die Basisstationen von drahtlosen Telefonen). -
Seite 5: Anschließen Des Druckers An Die Stromversorgung
Anschließen und Anschließen des Druckers Anschließen des Druckers an die Stromversorgung 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Stecken Sie das Netzkabel in den Netzanschluss an der Rückseite des Druckers. Stecken Sie das andere Kabelende in eine Steckdose. Anschließen und Anschließen des Druckers... -
Seite 6: Einlegen Von Papier
Einlegen von Papier EPL-6200 1. Öffnen Sie die Abdeckung des MZ-Papierfachs, und schieben Sie das Papierfach vorsichtig in den Drucker ein, bis es einrastet. 2. Drücken Sie den Papierführungshebel zusammen, um die Führungssperre zu lösen, und schieben Sie die Papierführung ganz nach außen, wie im Folgenden dargestellt. - Seite 7 3. Legen Sie A4-Papier mit der zu bedruckenden Seite nach oben in das Papierfach, und schieben Sie dann die Papierführung zusammen, bis sie dem Papierformat entspricht. 4. Schließen Sie die Abdeckung des MZ-Papierfachs wieder, und öffnen Sie das Ausgabefach. Anschließen und Anschließen des Druckers...
- Seite 8 EPL-6200L 1. Öffnen Sie das MZ-Papierfach. 2. Drücken Sie den Papierführungshebel zusammen, um die Führungssperre zu lösen, und schieben Sie die Papierführung ganz nach außen, wie im Folgenden dargestellt. Anschließen und Anschließen des Druckers...
- Seite 9 Papierfach, und schieben Sie dann die Papierführung zusammen, bis sie dem Papierformat entspricht. 4. Öffnen Sie das Ausgabefach. Testen des Druckers (nur EPL-6200) Drucken Sie ein Statusblatt, um den aktuellen Druckerstatus zu überprüfen. Das Statusblatt enthält Informationen zum Drucker, den Verbrauchsmaterialien, den aktuellen Einstellungen und den installierten Optionen.
-
Seite 10: Anschließen Des Druckers An Den Computer
1. Schalten Sie den Drucker ein. Warten Sie, bis die Betriebsanzeige grün leuchtet. 2. Drücken Sie auf die Taste, wie in der folgenden Abbildung dargestellt. Wenn kein Statusblatt gedruckt werden kann, schlagen Sie im Benutzerhandbuch unter „Fehlerbehebung“ nach. Weitere Informationen über den Zugriff auf das Online-Benutzerhandbuch finden Sie unter „Weitere Informationen“... - Seite 11 2. Schließen Sie das parallele oder das USB-Schnittstellenkabel an den Drucker an. Stecken Sie das andere Ende des Schnittstellenkabels in den parallelen oder USB- Schnittstellenanschluss des Computers. Für Benutzer der USB-Schnittstelle (EPL-6200) (EPL-6200L) Für Benutzer der parallelen Schnittstelle (EPL-6200) (EPL-6200L)
-
Seite 12: Installieren Der Druckersoftware
Druckereinstellungen. Sie können z. B. Einstellungen für Druckqualität und Papierformat vornehmen. EPSON Status Monitor 3 Mit EPSON Status Monitor 3 können Sie sich Druckerstatusinformationen anzeigen lassen, wie z. B. den Tonerstand und etwaige Druckerfehler unter Windows Me, 98, 95, XP, 2000 und NT 4.0 . - Seite 13 Hinweis: Wenn das Fenster zur Auswahl der Sprache angezeigt wird, wählen Sie Ihr Land aus. Wenn das Fenster des EPSON-Installationsprogramms nicht automatisch angezeigt wird, doppelklicken Sie auf das Symbol My Computer (Arbeitsplatz), klicken Sie mit der rechten Maustaste auf das Symbol der CD-ROM, und klicken Sie im daraufhin eingeblendeten Menü...
- Seite 14 Hinweis: Wenn das Fenster zur Auswahl der Sprache angezeigt wird, wählen Sie Ihr Land aus. 3. Doppelklicken Sie auf das Symbol EPSON. 4. Klicken Sie auf Continue (Weiter). Wenn der Software- Lizenzvertrag angezeigt wird, lesen Sie die Erklärung und klicken auf Agree (Annehmen).
- Seite 15 Sie Ihr Land aus. 3. Öffnen Sie den Ordner Mac OS X, und doppelklicken Sie dann auf das Symbol EPSON. 4. Klicken Sie auf Continue (Weiter). Wenn der Software- Lizenzvertrag angezeigt wird, lesen Sie die Erklärung und klicken auf Agree (Annehmen).
- Seite 16 Center. Klicken Sie im Dialogfeld Printer List (Druckerliste) auf Add Printer (Drucker hinzufügen). 9. Wählen Sie im Popup-Menü die Option EPSON USB aus. Wählen Sie in der Produktliste EPSON AcuLaser C4100/ aus, und wählen Sie dann im Popup-Menü Page Setup (Seite einrichten) die Option All (Alle) aus.
- Seite 17 Speichermoduls ein geerdetes Stück Metall, um sich elektrostatisch zu entladen. Andernfalls beschädigen Sie möglicherweise die gegen elektrostatische Aufladung empfindlichen elektronischen Bauelemente. Um sicherzustellen, dass die Schnittstellenkarte und das Speichermodul korrekt installiert sind, drucken Sie ein Statusblatt aus. Installieren der Optionen (nur EPL-6200)
- Seite 18 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel und das Schnittstellenkabel ab. 2. Entfernen Sie die Schrauben und anschließend die Abdeckung. 3. Setzen Sie die Schnittstellenkarte fest ein, und befestigen Sie sie mit den beiden Schrauben. Installieren der Optionen (nur EPL-6200)
- Seite 19 64 oder 128 MB). 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel und das Schnittstellenkabel ab. 2. Nehmen Sie die Abdeckung des Speichersteckplatzes auf der rechten Seite des Druckers ab. Installieren der Optionen (nur EPL-6200)
- Seite 20 Versuchen Sie nicht, das Speichermodul gewaltsam in den Steckplatz zu drücken. Entfernen Sie kein Modul von der Leiterplatte. Andernfalls funktioniert der Drucker nicht mehr ordnungsgemäß. 4. Bringen Sie die Abdeckung des Speicherplatzes wieder an, wie im Folgenden dargestellt. Installieren der Optionen (nur EPL-6200)
-
Seite 21: Weitere Informationen
Unter Windows können Sie auch über das Startmenü auf das Benutzerhandbuch zugreifen. Klicken Sie hierzu auf Start, zeigen Sie unter Windows XP auf Alle Programme oder unter Windows 2000, Me, 98, 95 bzw. NT 4.0 auf Programme, anschließend auf EPSON, und wählen Sie dann EPL6200/EPL6200L- Benutzerhandbuch aus. Weitere Informationen... -
Seite 22: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise für Laserdrucker Dieser Drucker verwendet Lasertechnologie. Befolgen Sie die folgenden Hinweise gewissenhaft zu Ihrer eigenen Sicherheit sowie für die Betriebssicherheit des Geräts. Berühren Sie niemals die VORSICHT! Oberfläche heiß. Fixiereinheit oder Teile in deren Umgebung. Die Fixiereinheit ist mit dem Warnaufkleber CAUTION HIGH TEMPERATURE (VORSICHT, HEISS!) -
Seite 23: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie die folgenden Hinweise, bevor Sie den Drucker in Betrieb nehmen: Beachten Sie alle am Gerät angebrachten Warnungen und Hinweise. Ziehen Sie vor der Reinigung des Geräts den Stecker aus der Steckdose. Reinigen Sie den Drucker nur mit einem leicht angefeuchteten Tuch. - Seite 24 Die Schlitze und Öffnungen an der Rück- und Unterseite des Druckergehäuses dienen zur Belüftung. Achten Sie darauf, dass diese Öffnungen immer frei gehalten werden. Stellen Sie den Drucker nicht auf weiche Flächen wie Betten, Sofas oder einen Teppich. Achten Sie beim Aufstellen des Druckers immer darauf, dass eine ausreichende Belüftung für den Drucker gewährleistet ist.
- Seite 25 Nehmen Sie nur Einstellungen vor, die in der Dokumentation beschrieben sind. Unsachgemäße Bedienungsvorgänge und Einstellungen können zu Schäden führen und Reparaturen durch einen Mitarbeiter des autorisierten Kundendiensts erforderlich machen. In folgenden Fällen müssen Sie das Gerät vom Netz trennen und sich an einen autorisierten Kundendienst wenden: A.
-
Seite 26: Sicherheitsinformationen
Sicherheitsinformationen Netzkabel Achtung: Vergewissern Sie sich, dass das Netzkabel den örtlichen Sicherheitsbestimmungen entspricht. Verwenden Sie nur das mit dem Drucker mitgelieferte Stromkabel. Andere Kabel können Feuer oder elektrische Schläge verursachen. Das mitgelieferte Netzkabel darf nur mit diesem Drucker verwendet werden. Mit anderen Geräten kann das Kabel Feuer oder elektrische Schläge verursachen. - Seite 27 Der empfohlene Grenzwert für den Ozonausstoß beträgt 0,1 ppm (Parts per Million), angegeben als der Durchschnitt aus Zeit und gemessener Konzentration in einem Zeitraum von acht Stunden. Der EPSON-Laserdrucker stößt in acht Stunden kontinuierlichen Druckbetriebs weniger als 0,1 ppm aus. Minimieren der Risiken Um die Risiken des Ozonausstoßes zu verringern, sollten Sie...
- Seite 28 Betrieb in Räumen mit geringer Belüftung Langer, ununterbrochener Druckbetrieb unter den genannten Bedingungen Druckerstandort Der Drucker sollte so aufgestellt werden, dass Abgase und entstehende Hitze: nicht direkt ins Gesicht des Benutzers geblasen werden. nach Möglichkeit direkt aus dem Gebäude geleitet werden. Sicherheitshinweise...
