Seite 1 Wo Sie Informationen finden Installationsanleitung Enthält Informationen zum Zusammenbauen des Druckers und zur Installation der Druckersoftware. Benutzerhandbuch (das vorliegende Handbuch) Enthält ausführliche Informationen zu Druckerfunktionen, Zubehör, Wartungsmaßnahmen und Fehlerbehebung sowie die technischen Daten. Online-Hilfe Die Online-Hilfe bietet Ihnen ausführliche Informationen und Anweisungen zur Druckersoftware, mit der der Drucker gesteuert wird.
Seite 3 Schäden, die aus der Verwendung der hier enthaltenen Informationen entstehen, wird nicht gehaftet. Weder die EPSON Deutschland GmbH noch die SEIKO EPSON CORPORATION haften für Schäden infolge von Fehlgebrauch sowie Reparaturen und Abänderungen, die von dritter, nicht autorisierter Seite vorgenommen wurden. Dieses Handbuch wurde mit großer Sorgfalt erstellt.
Seite 5: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitsinformationen Sicherheitshinweise ........11 Wichtige Sicherheitshinweise .
Seite 6 Ändern der Druckereinstellungen ..... . 34 Überwachen des Druckers (EPSON Status Monitor 3) ........43 Abbrechen des Druckvorgangs.
Seite 7 Kapitel 5 Installieren und Entfernen von Druckeroptionen FaceUp-Papierablage ........103 Installation der FaceUp-Papierablage .
Seite 8 Anhang B Mit Schriften arbeiten EPSON-Barcode-Schriften....... . . 167 Systemvoraussetzungen......169 Installieren der EPSON-Barcode-Schrift .
Seite 9 Anhang C Kontaktaufnahme zum Kundendienst Für nordamerikanische Benutzer ......190 Für lateinamerikanische Benutzer ......191 Für europäische Benutzer.
Seite 10 Inhalt...
Seite 11: Sicherheitsinformationen
Sicherheitsinformationen Sicherheitshinweise Beachten Sie die folgenden Hinweise zu Ihrer eigenen Sicherheit sowie zur Betriebssicherheit des Geräts: Berühren Sie niemals die Fixiereinheit oder Teile in deren Umgebung. Die Fixiereinheit ist mit dem Warnaufkleber CAUTION Hot Surface Avoid Contact (VORSICHT! Oberfläche heiß. Nicht berühren) versehen. Nach einem Druckvorgang kann dieses Bauteil sehr heiß...
Seite 12 Wenn nicht ausdrücklich in diesem Handbuch erwähnt, vermeiden Sie die Berührung mit Bauteilen im Inneren des Geräts. Versuchen Sie nie, eines der Druckerbauteile gewaltsam einzusetzen. Der Drucker ist zwar robust gebaut, kann jedoch bei unsachgemäßer Behandlung beschädigt werden. Berühren Sie beim Entfernen der Entwicklerpatrone nicht die Rolle unterhalb der Klappe, da ansonsten die Druckqualität beeinträchtigt wird.
Seite 13 Wenn Sie den Photoleiter installieren oder entfernen, schützen Sie die lichtempfindliche Entwicklertrommel gegen Lichteinwirkung. Die lichtempfindliche Entwicklertrommel ist der grüne Zylinder, der durch die Öffnung in der Einheit sichtbar ist. Wird die Entwicklertrommel starkem Licht ausgesetzt, können auf den Ausdrucken ungewöhnlich dunkle oder helle Stellen auftreten und damit kürzere Wartungsintervalle notwendig werden.
Seite 14: Wichtige Sicherheitshinweise
Entwicklerpatronen/Photoleiter, die aus einer kalten in eine warme Umgebung gebracht wurden, dürfen frühestens nach einer Stunde benutzt werden, um Kondensationsschäden zu vermeiden. Vorsicht: Werfen Sie aufgebrauchte Entwicklerpatronen oder Photoleiter nicht ins Feuer. Sie können explodieren und Verletzungen verursachen. Entsorgen Sie sie gemäß den gesetzlichen Bestimmungen.
Seite 15: Energy Star
Druckers Beschädigungen zur Folge haben kann, die oft nur von einem autorisierten Kundendienst behoben werden können. ® NERGY -Kompatibilität ® EPSON als „International NERGY -Partner“ bestätigt, dass dieses Produkt den internationalen NERGY ® -Richtlinien zur effizienten Energienutzung entspricht. Das internationale NERGY ®...
Seite 16: Sicherheitshinweise Zum Ein- Bzw. Ausschalten Des
Sicherheitshinweise zum Ein- bzw. Ausschalten des Druckers Achtung: Schalten Sie den Drucker nicht aus: Bevor die Betriebsanzeige Bereit (grün) leuchtet (nicht blinkt). Während die Betriebsanzeige Bereit (grün) blinkt. Während eines Druckvorgangs. Handbuch-Konventionen Warnungen müssen unbedingt beachtet werden, um Unfälle und Verletzungen zu vermeiden. Achtung –...
Seite 17: Kapitel 1 Produktinformationen

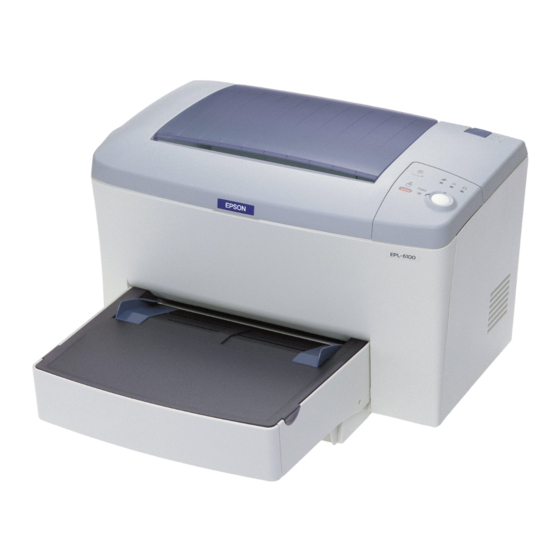

Kapitel 1 Produktinformationen Druckerteile 1. Bedienfeldanzeigen 2. Druckerabdeckung 3. MZ (Mehrzweck)-Papierfach 4. Netzschalter 5. Entriegelungshebel 6. FaceDown-Papierablage Produktinformationen...
Seite 18 1. Netzanschluss 2. USB-Schnittstellenanschluss 3. Paralleler Schnittstellenanschluss 4. Wahlhebel für die Papierausgabe Produktinformationen...
Seite 19: Bedienfeldanzeigen
(grün) Dunkel Dunkel Drucker ist ausgeschaltet. Leuchtet Dunkel Drucker ist druckbereit. Blinkt Dunkel Drucker befindet sich in der Aufwärmphase oder empfängt Daten. Dunkel Blinkt Kein Papier oder leicht zu behebender Fehler. Informationen finden Sie unter EPSON Status Monitor 3. Produktinformationen...
Seite 20: Informationen Zum Drucker
Minuten wieder ein. Falls das Problem weiterhin Dunkel Leuchtet besteht, wenden Sie sich an Ihren EPSON- Fachhändler oder einen autorisierten Kundendienstmitarbeiter. Abwechselndes Blinken Informationen zum Drucker Der Drucker ist einfach zu installieren und zu bedienen. Stellen Sie den Drucker auf, schließen Sie ihn an den Computer an, und...
Seite 21: Optionen Und Verbrauchsmaterialien
Sie können den Tonersparmodus verwenden, um den Tonerverbrauch beim Ausdrucken eines Konzeptausdrucks zu reduzieren. Optionen und Verbrauchsmaterialien Um Optionen oder Verbrauchsmaterialien zu erwerben, wenden Sie sich an Ihren EPSON-Fachhändler oder an einen autorisierten Kundendienst. Optionen FaceUp-Papierablage (C12C813801) Der Einsatz der FaceUp-Papierablage wird zum Bedrucken von Medien, die einen geraden Transportweg benötigen, wie z.B.
Seite 22: Verbrauchsmaterialien
Verbrauchsmaterialien Entwicklerpatrone (S050087) Die Entwicklerpatrone enthält den Toner, mit dem das Bild auf dem Papier erstellt wird. Die Kapazität der Entwicklerpatrone beträgt ca. 6,000 bedruckte Seiten. Entwicklerpatrone (S050095) Die Entwicklerpatrone enthält den Toner, mit dem das Bild auf dem Papier erstellt wird. Die Entwicklerpatrone wird bereits werkseitig installiert.
Seite 23: Kapitel 2 Handhabung Der Druckmedien
Kapitel 2 Handhabung der Druckmedien Papierzufuhr In diesem Abschnitt erfahren Sie, welche Druckmedien Sie über eine Papierzufuhr zuführen können. MZ-Papierfach Papiertyp Fassungsvermögen Papierformat Normalpapier Maximal 150 Blätter mit A4, A5, B5, Letter (LT), einem Gewicht von Legal (LGL), Briefpapier mit 75 g/m²...
Seite 24: Einlegen Von Papier
Einlegen von Papier Der Drucker zieht das Papier aus dem MZ-Papierfach ein. Beachten Sie bei der Papierauswahl Folgendes: Verwenden Sie möglichst glattes Papier von hoher Qualität mit einem Gewicht zwischen 60 und 90 g/m² (16 bis 24 Lbs). Der Drucker reagiert äußerst empfindlich auf Feuchtigkeit. Stellen Sie daher sicher, dass Sie Ihre Druckmedien an einem trockenen Ort lagern.
Seite 25: Einlegen Von Papier In Das Mz-Papierfach
Einlegen von Papier in das MZ-Papierfach Das MZ-Papierfach fasst maximal 150 Blatt Normalpapier. Gehen Sie beim Einlegen von Papier in das MZ-Papierfach folgendermaßen vor: 1. Öffnen Sie das MZ-Papierfach, indem Sie an der Aussparung in der Mitte der Abdeckung ziehen und dann die Papierführung leicht anheben, um diese für das zu ladende Papier entsprechend zu verstellen.
Seite 26 2. Fächern Sie einen Stapel Papier auf, und richten Sie die Kanten bündig zueinander aus. Legen Sie anschließend das Papier mit der bedruckbaren Seite nach oben in das MZ-Papierfach ein. Passen Sie die Papierführung an das Papierformat an. Hinweis: Führen Sie das Papier so weit wie möglich in das MZ-Papierfach ein. Handhabung der Druckmedien...
Seite 27 3. Heben Sie die FaceDown-Papierablage an. Handhabung der Druckmedien...
Seite 28 Wenn Sie die optionale FaceUp-Papierablage installiert haben und das Papier mit der bedruckten Seite nach oben ausgegeben werden soll, klappen Sie stattdessen die FaceUp-Papierablage nach oben, und drücken Sie den Wahlhebel für die Papierausgabe nach unten. Hinweis: Vergewissern Sie sich vor dem Drucken, dass das im Druckertreiber eingestellte Papierformat dem eingelegten Papier entspricht.
Seite 29: Bedrucken Von Speziellen Druckmedien
Druckmedien, wie z. B. schweres Papier, Briefumschläge, Etiketten oder Folien. Hinweis: EPSON kann keine Empfehlungen im Hinblick auf einen bestimmten Hersteller bzw. ein bestimmtes Druckmedium aussprechen, da sich die Qualität einer Marke oder eines Druckmediums jederzeit ändern kann. Machen Sie daher immer zuerst ein paar Probeausdrucke, bevor Sie ein Druckmedium in größeren Mengen anschaffen oder große...
Seite 30: Briefumschläge
Briefumschläge Je nach Papiergewicht (85 bis 105 g/m²) fasst das MZ-Papierfach bis zu zehn Briefumschläge. Legen Sie Briefumschläge mit der Umschlagklappe nach unten und der kurzen Kante voran ein. * bedruckbare Seite nach oben Zum Bedrucken von Briefumschlägen müssen Sie im Menü Allgemeine Einstellungen des Druckertreibers für den Papiertyp die Option Schwer/Schmal auswählen.
Seite 31: Schweres Papier
Verwenden Sie Briefumschläge mit Sichtfenster nur, wenn sie ausdrücklich für Laserdrucker geeignet sind. Bei vielen Briefumschlägen mit Sichtfenster schmilzt der Kunststoff durch die hohe Temperatur der Fixiereinheit. Schweres Papier Das MZ-Papierfach fasst bis zu zehn Blätter schweren Papiers. Manche Papiersorten müssen möglicherweise Blatt für Blatt zugeführt werden.
Seite 32: Einlegen Benutzerdefinierter Papierformate
Einlegen benutzerdefinierter Papierformate Sie können benutzerdefinierte Papierformate bedrucken, wenn diese zwischen 76 × 127 mm (3,0 × 5,0 Zoll) und 216 × 356 mm (8,5 × 14,0 Zoll) liegen. Handhabung der Druckmedien...
Seite 33: Kapitel 3 Druckertreiber Verwenden
Im Druckertreiber können Sie eine Vielzahl von Einstellungen vornehmen, die die Druckqualität verbessern. Der Druckertreiber enthält auch das Utility EPSON Status Monitor 3, das Sie über die Registerkarte Utility aufrufen können. Mit EPSON Status Monitor 3 können Sie den Status Ihres Druckers überprüfen. Weitere Informationen hierzu finden Sie unter „Überwachen des...
Seite 34: Ändern Der Druckereinstellungen
Um auf den Druckertreiber von Windows aus zuzugreifen, klicken Sie auf Start, bewegen den Mauszeiger auf Einstellungen, und wählen Sie Drucker. Klicken Sie dann mit der rechten Maustaste auf das Symbol EPSON EPL-6100L Advanced und anschließend auf Eigenschaften (Windows Me/95/98) bzw. Druckeinstellungen (Windows XP/2000) oder Standardeinstellungen für...
Seite 35 So skalieren Sie Seiten automatisch, um sie an das Ausgabeformat anzupassen 1. Klicken Sie auf die Registerkarte Layout. 2. Aktivieren Sie das Kontrollkästchen Zoom-Optionen. 3. Wählen Sie das gewünschte Papierformat aus der Dropdown-Liste Ausgabeformat aus. Beim Drucken wird die Seitengröße an das gewählte Format angepasst. 4.
Seite 36 So skalieren Sie Seiten mit einem bestimmten Prozentsatz: 1. Klicken Sie auf die Registerkarte Layout. 2. Aktivieren Sie das Kontrollkästchen Zoom-Optionen. 3. Aktivieren Sie das Kontrollkästchen Benutzer. 4. Geben Sie im Feld einen Prozentsatz für die Vergrößerung ein, und klicken Sie dann auf OK. Der Prozentsatz kann zwischen 50% und 200% in Schritten von 1% festgelegt werden.
Seite 37 Ändern des Druck-Layouts Sie können mithilfe des Layout-Drucks entweder zwei oder vier Seiten auf einer Seite drucken und die Reihenfolge für den Druck festlegen. Dabei wird jede der Seiten so skaliert, dass sie auf das angegebene Papierformat passt. Sie können Dokumente auch wahlweise mit einem Rahmen ausdrucken.
Seite 38 3. Wählen Sie die Anzahl der Seiten aus, die Sie auf einem Blatt Papier drucken möchten. 4. Wählen Sie die Reihenfolge aus, in der die Seiten auf jedes Blatt gedruckt werden sollen. Hinweis: Die Auswahlmöglichkeiten für die Seitenreihenfolge hängen von der Anzahl der zuvor ausgewählten Seiten und der in der Registerkarte Allgemeine Einstellungen gewählten Ausrichtung des Papiers (Hochformat oder Querformat) ab.
Seite 39 Verwenden eines Wasserzeichens Gehen Sie folgendermaßen vor, um in Ihrem Dokument ein Wasserzeichen zu verwenden. Im Dialogfeld Wasserzeichen können Sie aus einer Liste mit vordefinierten Wasserzeichen auswählen oder mittels Text oder Bitmap-Grafik (.BMP-Datei) ein neues Wasserzeichen erstellen. Außerdem können Sie im Dialogfeld Wasserzeichen eine Vielzahl von Einstellungen für Wasserzeichen vornehmen.
Seite 40 3. Klicken Sie auf Wasserzeicheneinstellung. Das Dialogfeld Wasserzeichen wird angezeigt. 4. Wählen Sie aus der Dropdown-Liste Wasserzeichenname ein Wasserzeichen aus. 5. Wählen Sie aus dem Listenfeld Position die Position aus, an der das Wasserzeichen auf der Seite gedruckt werden soll. 6.
Seite 41 9. Aktivieren Sie im Auswahlbereich Position eine der Optionen Vordergrund (um das Wasserzeichen im Vordergrund des Dokuments zu drucken) oder Hintergrund (um das Wasserzeichen im Hintergrund des Dokuments zu drucken). 10. Klicken Sie auf OK, um die Einstellungen zu übernehmen. Erstellen eines neuen Wasserzeichens Zum Erstellen eines neuen Wasserzeichens gehen Sie wie folgt vor:...
Seite 42 7. Klicken Sie auf Speichern, um das neue Wasserzeichen zu speichern, und klicken Sie anschließend auf OK, um das Dialogfeld Benutzerdefinierte Wasserzeichen zu schließen. Ihr Wasserzeichen wird im Listenfeld angezeigt. 8. Klicken Sie auf OK, um die neuen Wasserzeicheneinstellungen zu registrieren. Vermeiden von Speicherfehlern Wenn Sie Grafiken oder große Datenmengen drucken, hält der Drucker möglicherweise an, da nicht ausreichend Speicher zur...
Seite 43: Überwachen Des Druckers (Epson Status Monitor 3)
Utility EPSON Status Monitor 3 verwenden. Diese Datei enthält die neuesten Informationen zum Druckertreiber und zum Utility EPSON Status Monitor 3. Hinweis für Benutzer von Windows XP: EPSON Status Monitor 3 steht nicht zur Verfügung, wenn über eine Remote-Desktop-Verbindung gedruckt wird. Druckertreiber verwenden...
Seite 44 Aufrufen von EPSON Status Monitor 3 Sie können EPSON Status Monitor 3 direkt aus einer beliebigen Anwendung heraus oder über Ihr Windows-Betriebssystem aufrufen. EPSON Status Monitor 3 wird automatisch angezeigt, wenn ein Fehler auftritt. Um EPSON Status Monitor 3 aus einer Anwendung heraus aufzurufen, klicken Sie im Menü...
Seite 45 Informationen zum Druckerstatus Im Dialogfeld EPSON Status Monitor 3 erhalten Sie Informationen zum Druckerstatus und zu den Verbrauchsmaterialien. 1. Symbol/Meldung: Anhand des Symbols und der Meldung können Sie den Druckerstatus ablesen. 2. Druckerabbildung: In der Abbildung wird der Druckerstatus grafisch angezeigt.
Seite 46 3. Textfeld: Im Textfeld wird der aktuelle Status des Druckers angezeigt. Bei Auftreten eines Problems wird ein Lösungsweg vorgeschlagen. 4 Schaltfläche Druck Klicken Sie auf diese abbrechen Schaltfläche, um den Druckauftrag abzubrechen, der momentan gedruckt wird. 5. Schaltfläche Schließen: Wenn Sie auf diese Schaltfläche klicken, wird das Dialogfeld geschlossen.
Seite 47 Festlegen von Überwachungsoptionen Um spezielle Überwachungsoptionen einzustellen, klicken Sie in der Registerkarte Utility des Druckertreibers auf die Schaltfläche Überwachungsoptionen. Das Dialogfeld Überwachungsoptionen wird angezeigt. 1. Mitteilung Wählen Sie die Arten von Fehlern aus, auswählen: über die Sie benachrichtigt werden möchten. Druckertreiber verwenden...
Seite 48 Shortcut-Symbol klicken und im Kontextmenü den Befehl Überwachungsoptionen auswählen, um das Dialogfeld Überwachungsoptionen aufzurufen, oder den Befehl EPSON EPL-6100L Advanced auswählen, um das Dialogfeld EPSON Status Monitor 3 zu öffnen. 4. Kontrollkästchen Aktivieren Sie dieses Kontrollkästchen, Freigegebene um einen freigegebenen Drucker zu überwachen.
Seite 49 6. Schaltfläche OK: Speichert vorgenommene Änderungen. 7. Schaltfläche Macht vorgenommene Änderungen Abbrechen: rückgängig. 8. Schaltfläche Hilfe: Ruft die Online-Hilfe zum Dialogfeld Überwachungsoptionen auf. Meldungsfenster Das Meldungsfenster wird automatisch angezeigt, wenn ein Fehler auftritt. Im Meldungsfenster wird angezeigt, welche Fehlerart aufgetreten ist, und wie der Fehler möglicherweise behoben werden kann.
Seite 50 Festlegen von überwachten Druckern Sie können mit dem Utility Überwachte Drucker den Druckertyp ändern, den EPSON Status Monitor 3 überwacht. Wenn Sie EPSON Status Monitor 3 installieren, wird dieses Utility automatisch mit installiert. In der Regel ist es nicht erforderlich, ein Setup zu ändern.
Seite 51: Abbrechen Des Druckvorgangs
Abbrechen des Druckvorgangs 1. Doppelklicken Sie auf der Task-Leiste auf das Symbol Drucker. 2. Öffnen Sie das Druckermenü, und wählen Sie Druckaufträge löschen (Windows XP/2000-Benutzer wählen Druckaufträge abbrechen). Deinstallieren der Druckersoftware Wenn Sie den Druckertreiber erneut installieren oder aktualisieren, deinstallieren Sie den bereits installierten Druckertreiber.
Seite 52 4. Wählen Sie den Eintrag EPSON-Druckersoftware aus, und klicken Sie auf Hinzufügen/Entfernen. Hinweis: Wenn Sie unter Windows XP oder 2000 arbeiten, klicken Sie auf Programme ändern oder entfernen, wählen die EPSON-Druckersoftware und klicken dann auf Ändern/Entfernen. Druckertreiber verwenden...
Seite 53 5. Klicken Sie auf die Registerkarte Druckermodell, und wählen Sie das Druckersymbol aus. Klicken Sie dann auf OK. Hinweis: Sie können lediglich das Utility Überwachte Drucker von EPSON Status Monitor 3 deinstallieren. Wenn das Utility deinstalliert wurde, können Sie die Einstellung unter Überwachte Drucker über den EPSON Status Monitor 3 nicht ändern.
Seite 54: Macintosh
Druckertreiber enthält auch EPSON Status Monitor 3. Dieses Utility kann über das Apple-Menü aufgerufen werden. Mit EPSON Status Monitor 3 können Sie den Status Ihres Druckers überprüfen. Weitere Informationen hierzu finden Sie unter „Überwachen des Druckers (EPSON Status Monitor 3)“ auf Seite 64.
Seite 55: Ändern Der Druckereinstellungen
Klicken Sie im Dialogfeld für die allgemeinen Einstellungen auf das Symbol Layout, um das Dialogfeld für die Layout-Einstellungen zu öffnen. Aufrufen der Online-Hilfe Sie können die Online-Hilfe vom Druckertreiber aus aufrufen. Die Online-Hilfe liefert Ihnen ausführliche Informationen und Anweisungen zur Verwendung des Druckertreibers, der zur Steuerung des Druckers dient.
Seite 56 1. Öffnen Sie das Dialogfeld Layout-Einstellungen. 2. Aktivieren Sie das Kontrollkästchen Passend auf Seite. 3. Wählen Sie das gewünschte Papierformat aus der Dropdown-Liste Ausgabeformat aus. Beim Drucken wird die Seitengröße an das gewählte Format angepasst. 4. Klicken Sie auf OK, um die Einstellungen zu übernehmen. Druckertreiber verwenden...
Seite 57 Ändern des Druck-Layouts Sie können mithilfe des Layout-Drucks entweder zwei oder vier Seiten auf einer Seite drucken und die Reihenfolge für den Druck festlegen. Dabei wird jede der Seiten so skaliert, dass sie auf das angegebene Papierformat passt. Sie können Dokumente auch wahlweise mit einem Rahmen ausdrucken.
Seite 58 5. Klicken Sie auf OK, um das Dialogfeld Druck-Layouteinstellungen zu schließen. 6. Wählen Sie im Dialogfeld Layout-Einstellungen die Option Art d. Bindung, wenn Sie einen Rahmen um die Seiten drucken möchten. 7. Klicken Sie zum Übernehmen der Einstellungen im Dialogfeld Layout-Einstellungen auf OK. Verwenden von Wasserzeichen Gehen Sie folgendermaßen vor, um in Ihrem Dokument ein Wasserzeichen zu verwenden.
Seite 59 3. Wählen Sie die Position des Wasserzeichens auf der zu druckenden Seite, indem Sie das Wasserzeichen mit der Maus im Vorschaufenster auf die gewünschte Position ziehen. Um die Größe des Wasserzeichens zu ändern, klicken Sie auf eine Seite des Wasserzeichens, und ziehen Sie dieses auf die gewünschte Größe.
Seite 60 Erstellen eines neuen Wasserzeichens Gehen Sie wie folgt vor, um ein neues Wasserzeichen zu erstellen: 1. Öffnen Sie das Dialogfeld Layout-Einstellungen. 2. Aktivieren Sie das Kontrollkästchen Wasserzeicheneinstellungen, und klicken Sie auf Neu/Löschen. 3. Wählen Sie Text hinzufügen. 4. Geben Sie den Text für das Wasserzeichen in das Textfeld ein. Wählen Sie Schriftart und -stil aus, und klicken Sie anschließend auf OK.
Seite 61 5. Geben Sie einen Namen für das Wasserzeichen in das entsprechende Feld ein, und klicken Sie auf Speichern. Hinweis: Wenn Sie ein bereits gespeichertes Text-Wasserzeichen bearbeiten möchten, wählen Sie dieses aus der Liste aus, und klicken Sie auf Text bearbeiten. Nachdem Sie die Änderungen durchgeführt haben, klicken Sie auf OK, um das Dialogfeld zu schließen.
Seite 62 1. Öffnen Sie das Dialogfeld Layout-Einstellungen. 2. Aktivieren Sie das Kontrollkästchen Wasserzeicheneinstellungen, und klicken Sie auf Neu/Löschen. 3. Klicken Sie auf PICT hinzufügen. 4. Wählen Sie die PICT-Datei aus, und klicken Sie auf Öffnen. Wenn Sie auf Erstellen klicken, wird das Wasserzeichen im Vorschaufenster angezeigt.
Seite 63: Vermeiden Von Speicherfehlern
5. Geben Sie einen Namen für das Wasserzeichen in das entsprechende Feld ein, und klicken Sie auf Speichern. Hinweis: Wenn Sie ein gespeichertes Wasserzeichen entfernen möchten, wählen Sie dieses aus der Liste aus, und klicken Sie auf Löschen. Nachdem Sie das Wasserzeichen entfernt haben, klicken Sie auf Speichern, um das Dialogfeld zu schließen.
Seite 64: Überwachen Des Druckers
Überwachen des Druckers (EPSON Status Monitor 3) Informationen zu EPSON Status Monitor 3 EPSON Status Monitor 3 ist ein Utility, das den Drucker überwacht und Informationen zum Druckerstatus liefert. Sie können in dem Utility beispielsweise überprüfen, wie viel Toner noch verfügbar ist. Wenn ein Druckfehler auftritt, zeigt EPSON Status Monitor 3 eine Meldung an, die den Fehler beschreibt.
Seite 65: Informationen Zum Druckerstatus
Der Status des Druckers und der Verbrauchsmaterialien wird im Statusfenster immer nur dann angezeigt, wenn die Statusinformation in der Auswahl eingeht. Informationen zum Druckerstatus Im Dialogfeld EPSON Status Monitor 3 erhalten Sie Informationen zum Druckerstatus und zu den Verbrauchsmaterialien. Druckertreiber verwenden...
Seite 66 1. Symbol/Meldung: Anhand des Symbols und der Meldung können Sie den Druckerstatus ablesen. 2. Druckerabbildung: In der Abbildung wird der Druckerstatus grafisch angezeigt. 3. Textfeld: Im Textfeld wird der aktuelle Status des Druckers angezeigt. Bei Auftreten eines Problems wird ein Lösungsweg vorgeschlagen.
Seite 67 Einstellen der Überwachung Um spezielle Überwachungsoptionen einzustellen, klicken Sie im Menü Datei auf Setup überwachen. Das Dialogfenster Setup überwachen wird angezeigt. 1. Auswahl der Wählen Sie die Arten von Fehlern aus, Fehlerbenach- über die Sie benachrichtigt werden richtigung: möchten. 2. Schaltfläche Stellt die Standardeinstellungen wieder her.
Seite 68: Abbrechen Des Druckvorgangs
Befolgen Sie diese Anweisungen. 2. Öffnen Sie während des Hintergrunddrucks im Menü Anwendung EPSON Status Monitor 3. Halten Sie den Druckauftrag mit EPSON Status Monitor 3 an, oder löschen Sie die Datei, die sich im Ruhemodus befindet. Druckertreiber verwenden...
Seite 69: Deinstallieren Der Druckersoftware
Sie vorher die aktuelle Druckersoftware. 1. Schließen Sie alle laufenden Anwendungen, und starten Sie den Macintosh neu. 2. Legen Sie die EPSON-Druckersoftware-CD-ROM in das CD-ROM-Laufwerk des Macintosh. 3. Doppelklicken Sie auf den Ordner English, und doppelklicken Sie dann im Ordner Disk Package auf den Ordner Disk 1.
Seite 70 Druckertreiber verwenden...
Seite 71: Kapitel 4 Einrichten Des Druckers In Einem Netzwerk
Kapitel 4 Einrichten des Druckers in einem Netzwerk Für Windows Freigeben des Druckers In diesem Abschnitt wird die Druckerfreigabe in einem einfachen Windows-Netzwerk beschrieben. Ein in einem Netzwerk angeschlossener Drucker kann für alle Computer im Netzwerk freigegeben werden. Der direkt mit dem Drucker verbundene Computer ist der Druckerserver, über den die anderen Computer als Clients auf den freigegebenen Drucker zugreifen können, sofern sie über die entsprechenden...
Seite 72 Für Windows NT 4.0 siehe „Windows NT 4.0“ auf Seite 94. Hinweis: Richten Sie EPSON Status Monitor 3 für die Freigabe des Druckers so ein, dass der freigegebene Drucker auf dem Druckerserver überwacht werden kann. Weitere Informationen finden Sie unter „Festlegen von Überwachungsoptionen“...
Seite 73: Drucker Als Freigegebenen Drucker Einrichten
Drucker als freigegebenen Drucker einrichten Wenn auf dem Druckerserver Windows Me/98/95 installiert ist, führen Sie die folgenden Schritte zum Einrichten des Druckers aus. 1. Klicken Sie auf Start, bewegen Sie den Mauszeiger auf Einstellungen, und klicken Sie auf Systemsteuerung. 2. Doppelklicken Sie auf das Symbol Netzwerk. 3.
Seite 74: Bei Einem Neustart Des Computers
Hinweis: Verwenden Sie keine Leerzeichen und Bindestriche im Freigabenamen, da hierdurch Fehler auftreten können. Richten Sie EPSON Status Monitor 3 für die Freigabe des Druckers so ein, dass der freigegebene Drucker auf dem Druckerserver überwacht werden kann. Weitere Informationen finden Sie unter „Festlegen von Überwachungsoptionen“ auf Seite 47.
Seite 75: Verwenden Eines Zusätzlichen Treibers
Als Nächstes müssen die Clients für die Verwendung des Netzwerkdruckers eingerichtet werden. Einzelheiten hierzu finden Sie auf den folgenden Seiten. „Windows Me/98/95“ auf Seite 87 „Windows XP/2000“ auf Seite 89 „Windows NT 4.0“ auf Seite 94 Verwenden eines zusätzlichen Treibers Wenn auf dem Druckerserver Windows XP, 2000 oder Windows NT 4.0 installiert ist, können Sie die zusätzlichen Treiber auf dem Server installieren.
Seite 76 1. Bei einem Druckerserver mit Windows 2000 oder NT 4.0 klicken Sie auf Start, bewegen Sie den Mauszeiger auf Einstellungen, und klicken Sie anschließend auf Drucker. Bei einem Druckerserver mit Windows XP klicken Sie auf Start und zeigen auf Drucker und Faxgeräte. Unter Windows XP Home Edition zeigen Sie zuerst auf Systemsteuerung und klicken dann auf Drucker und Faxgeräte.
Seite 77 3. Wählen Sie auf einem Druckerserver mit Windows 2000 oder NT 4.0 die Option Freigegeben (Windows 2000) oder Freigegeben als (Windows NT 4.0) aus, und geben Sie im Feld Freigabename einen Namen ein. Einrichten des Druckers in einem Netzwerk...
Seite 78 Wählen Sie auf einem Windows XP-Druckerserver die Option Drucker freigeben, und geben Sie anschließend im Feld Freigabename einen Namen ein. Hinweis: Verwenden Sie keine Leerzeichen und Bindestriche im Freigabenamen, da hierdurch Fehler auftreten können. 4. Wählen Sie die zusätzlichen Treiber aus. Hinweis: Wenn Server- und Clientcomputer dasselbe Betriebssystem verwenden, müssen Sie die zusätzlichen Treiber nicht installieren.
Seite 79 Windows NT 4.0-Druckerserver Wählen Sie die auf den Clients verwendete Windows-Version aus. Wählen Sie beispielsweise Windows 95 aus, um den zusätzlichen Treiber für Windows Me/98/95-Clients zu installieren. Klicken Sie anschließend auf OK. Hinweis: Den Eintrag Windows NT 4.0x86 brauchen Sie nicht auszuwählen, da dieser Treiber bereits installiert wurde.
Seite 80 Windows XP/2000-Druckerserver Klicken Sie auf Zusätzliche Treiber. Einrichten des Druckers in einem Netzwerk...
Seite 81 Wählen Sie die auf den Clients verwendete Windows-Version aus, und klicken Sie auf OK. Windows Wählen Sie Windows 95, 98 Me/98/95-Clients und Me Windows NT 4.0-Clients Wählen Sie Windows NT 4.0 oder 2000 Windows XP/2000-Clients Eventuell ist Windows XP (oder 2000) bereits ausgewählt.
Seite 82 6. Lesen Sie die angezeigte Meldung, und wählen Sie den Namen des Laufwerks und Ordners aus, in dem sich der Druckertreiber für die Clients befindet. Klicken Sie anschließend auf OK. Die angezeigten Meldungen können je nach Betriebssystem des Clients variieren. Für die einzelnen Betriebssysteme sind entsprechende Ordner vorhanden.
Seite 83: Hinweis Für Benutzer Von Windows Xp
Hinweis: Überprüfen Sie folgende Punkte, wenn Sie den Drucker freigeben. Richten Sie EPSON Status Monitor 3 so ein, dass der freigegebene Drucker auf dem Druckerserver überwacht werden kann. Weitere Informationen finden Sie unter „Festlegen von Überwachungsoptionen“ auf Seite 47. Richten Sie die Sicherheit für den freigegebenen Drucker ein (Zugriffsrechte für die Clients).
Seite 84 Freigegebener Drucker: Wenn das Drucken von einem Client über einen Windows XP-Server nicht möglich ist, sollten Sie sich vergewissern, dass der Server über die im Folgenden beschriebene Konfiguration verfügt. Für Benutzer von Windows XP Professional 1. Klicken Sie auf Start, anschließend auf Systemsteuerung und Drucker und andere Hardware.
Seite 85 8. Klicken Sie auf Suche starten, und wählen Sie dann in der Liste Name (RDN) den Eintrag Jeder aus, und klicken Sie auf OK. 9. Klicken Sie auf OK, um das Dialogfeld Benutzer oder Gruppen auswählen zu schließen. 10. Wählen Sie in der Liste Gruppen- oder Benutzernamen den Eintrag Jeder aus.
Seite 86 C:\Dokumente und Einstellungen\Alle Benutzer\Dokumente 5. Klicken Sie auf OK. Wenn die Einstellungen für die überwachten Drucker auf einem für mehrere Benutzer eingerichteten Computer nicht verfügbar sind, sollten Sie sich vergewissern, dass im Dialogfeld Überwachungsoptionen das Kontrollkästchen Mehrere Benutzer können Drucker überwachen aktiviert ist. Einrichten des Druckers in einem Netzwerk...
Seite 87: Einrichten Der Clients
Einrichten der Clients In diesem Abschnitt wird beschrieben, wie Sie über einen Netzwerkzugriff auf den freigegebenen Drucker die erforderlichen Druckertreiber installieren. Hinweis: Zur Freigabe des Drucker in einem Windows-Netzwerk müssen Sie den Druckerserver einrichten. Weitere Informationen finden Sie unter „Drucker als freigegebenen Drucker einrichten“ auf Seite 73 (Windows Me/98/95) und „Verwenden eines zusätzlichen Treibers“...
Seite 88 3. Wählen Sie Netzwerkdrucker, und klicken Sie auf Weiter. 4. Klicken Sie auf Durchsuchen. Das Dialogfeld Drucker suchen wird angezeigt. Hinweis: Sie können als Netzwerkpfad- oder Warteschlangennamen auch „\\(Name des Computers, der lokal mit dem freigegebenen Drucker verbunden ist)\(Name des freigegebenen Druckers)“ eingeben.
Seite 89 Hinweis: Wenn Sie den Druckertreiber zuerst auf dem Client installieren, müssen Sie den neuen oder den aktuellen Druckertreiber auswählen. Wenn Sie zur Auswahl des Druckertreibers aufgefordert werden, wählen Sie den Druckertreiber entsprechend der Meldung aus. Wenn auf dem Druckerserver Windows Me/98/95 als Betriebssystem verwendet wird oder der zusätzliche Treiber für Windows Me/98/95 auf einem Windows XP/2000/NT 4.0-Druckertreiber installiert wurde, fahren Sie mit dem...
Seite 90 Überprüfen Sie bei einem Windows NT 4.0-Druckerserver folgende Punkte: Auf einem Windows NT 4.0-Druckerserver wird als zusätzlicher Treiber für Windows XP/2000-Clients der Treiber „Windows NT 4.0 x86“ verwendet, der bereits zuvor als Druckertreiber für Windows NT 4.0 installiert wurde. Bei der Installation des Druckertreibers auf Windows XP/2000-Clients über den Windows NT 4.0-Druckerserver wird der Treiber Windows NT 4.0 installiert.
Seite 91 Klicken Sie unter Windows XP im Menü Druckeraufgaben auf Drucker hinzufügen. 3. Wählen Sie Netzwerkdrucker (Windows 2000) oder Netzwerkdrucker oder Drucker, der an einen anderen Computer angeschlossen ist (Windows XP), und klicken Sie auf Weiter. 4. Geben Sie unter Windows 2000 den Namen des freigegebenen Druckers ein, und klicken Sie anschließend auf Weiter.
Seite 92 Hinweis: Sie können als Netzwerkpfad- oder Warteschlangennamen auch „\\ (Name des Computers, der lokal mit dem freigegebenen Drucker verbunden ist)\(Name des freigegebenen Druckers)“ eingeben. Klicken Sie wahlweise auf Weiter, um nach einem Drucker zu suchen. Wählen Sie unter Windows XP Drucker suchen. 5.
Seite 93 Hinweis: Der Name des freigegebenen Druckers kann durch den Computer oder Server, an den der Drucker angeschlossen ist, geändert werden. Den Namen des freigegebenen Druckers können Sie beim Netzwerkadministrator erfragen. Wenn Sie den Druckertreiber zuerst auf dem Client installieren, müssen Sie den neuen oder den aktuellen Druckertreiber auswählen.
Seite 94 7. Überprüfen Sie die Einstellungen, und klicken Sie auf Fertig stellen. Windows NT 4.0 Führen Sie zum Einrichten der Windows NT 4.0-Clients die folgenden Schritte aus: Zur Installation des Druckertreibers für den freigegebenen Drucker müssen Sie als Poweruser angemeldet sein oder über weitergehende Zugriffsrechte verfügen.
Seite 95 4. Klicken Sie auf das Symbol für den Computer oder Server, der mit dem freigegebenen Drucker verbunden ist, und anschließend auf den Namen des freigegebenen Druckers. Klicken Sie anschließend auf OK. Hinweis: Sie können als Netzwerkpfad- oder Warteschlangennamen auch „\\(Name des Computers, der lokal mit dem freigegebenen Drucker verbunden ist)\(Name des freigegebenen Druckers)“...
Seite 96: Installieren Der Druckersoftware Von Cd-Rom
Wenn der zusätzliche Treiber für Windows NT 4.0 auf dem Windows XP/2000-Druckerserver nicht installiert wurde oder als Betriebssystem Windows Me/98/95 auf dem Druckerserver verwendet wird, wechseln Sie zum Abschnitt „Installieren der Druckersoftware von CD-ROM“ auf Seite 96. 5. Geben Sie an, ob der Drucker als Standarddrucker eingerichtet werden soll, und klicken Sie dann auf OK.
Seite 97 1. Greifen Sie auf den freigegebenen Drucker zu. Eventuell wird eine Meldung angezeigt. Klicken Sie auf OK, und folgen Sie zur Installation des Druckertreibers von CD-ROM den Anweisungen am Bildschirm. 2. Legen Sie die CD-ROM ein, und geben Sie anschließend den Namen des Laufwerks und Ordners ein, in dem sich der Druckertreiber für die Clients befindet.
Seite 98: Macintosh
Macintosh Freigeben des Druckers In diesem Abschnitt wird die Druckerfreigabe in einem AppleTalk-Netzwerk beschrieben. Ein in einem Netzwerk angeschlossener Drucker kann für alle Computer im Netzwerk freigegeben werden. Der direkt mit dem Drucker verbundene Computer ist der Druckerserver, über den die anderen Computer als Clients auf den freigegebenen Drucker zugreifen können, sofern sie über die entsprechenden Zugriffsberechtigungen verfügen.
Seite 99 Hinweis: Stellen Sie sicher, dass im Bereich „Hintergrunddruck“ On ausgewählt ist. 3. Klicken Sie auf Setup. Das folgende Dialogfeld wird angezeigt: 4. Klicken Sie unter „Druckerfreigabe einrichten“ auf Druckerfreigabe einrichten. Das folgende Dialogfeld wird angezeigt: 5. Aktivieren Sie das Kontrollkästchen Drucker freigeben, und geben Sie dann den Druckernamen sowie ggf.
Seite 100: Zugreifen Auf Den Freigegebenen Drucker
Zugreifen auf den freigegebenen Drucker Gehen Sie folgendermaßen vor, um den Drucker von einem anderen Computer im Netzwerk aus anzusteuern. 1. Schalten Sie den Drucker ein. 2. Wählen Sie auf jedem Computer, auf dem Sie den Drucker verwenden möchten, im Apple-Menü die Option Auswahl aus.
Seite 101 5. Die folgende Meldung wird angezeigt, wenn auf dem Client Schriftarten installiert sind, die auf dem Druckerserver nicht zur Verfügung stehen. 6. Klicken Sie auf OK, um die Meldung zu schließen. 7. Schließen Sie die Auswahl. Einrichten des Druckers in einem Netzwerk...
Seite 102 Einrichten des Druckers in einem Netzwerk...
Seite 103: Kapitel 5 Installieren Und Entfernen Von Druckeroptionen
Kapitel 5 Installieren und Entfernen von Druckeroptionen FaceUp-Papierablage Papier wird standardmäßig mit der bedruckten Seite nach unten ausgegeben. Wenn das Papier mit der bedruckten Seite nach oben ausgegeben werden soll, installieren Sie die optionale FaceUp-Papierablage (C12C813801). Sie haben dann die Möglichkeit, die Ausdrucke während der Ausgabe zu überprüfen.
Seite 104: Installation Der Faceup-Papierablage
Installation der FaceUp-Papierablage Gehen Sie folgendermaßen vor, um die FaceUp-Papierablage zu installieren: 1. Schalten Sie den Drucker aus. 2. Bringen Sie die FaceUp-Papierablage am Drucker an, indem Sie die Zapfen zuerst auf der einen und dann auf der anderen Seite in die dafür vorgesehenen Aussparungen am Drucker einsetzen.
Seite 105: Verwenden Der Faceup-Papierablage
Verwenden der FaceUp-Papierablage Standardmäßig gibt der Drucker das Papier mit der bedruckten Seite nach unten aus. Wenn Sie die FaceUp-Papierablage installiert haben, können Sie das Papier auch mit der bedruckten Seite nach oben ausgeben lassen, indem Sie den Wahlhebel für die Papierausgabe nach unten drücken.
Seite 106 Installieren und Entfernen von Druckeroptionen...
Seite 107: Kapitel 6 Austauschen Von Verbrauchsmaterialien
Kapitel 6 Austauschen von Verbrauchsmaterialien Vorsichtsmaßnahmen beim Austausch von Verbrauchsmaterialien Wenn Sie Verbrauchsmaterialien austauschen müssen, sollten Sie folgende Punkte beachten: Stellen Sie sicher, dass um den Drucker ausreichend Platz vorhanden ist, um den Austausch vornehmen zu können. Einige Teile des Drucker müssen für den Austausch von Verbrauchsmaterialien geöffnet werden (wie z.
Seite 108: Austauschen Der Entwicklerpatrone
Die mit dem Drucker ausgelieferte Entwicklerpatrone kann bis zu 3.000 Seiten drucken. Sie müssen die Entwicklerpatrone austauschen, wenn eine entsprechende Meldung im Fenster von EPSON Status Monitor 3 angezeigt wird. 1. Stellen Sie sicher, dass die Papierablage auf dem Drucker heruntergeklappt ist.
Seite 109 Achtung: Öffnen Sie die Druckerabdeckung vollständig, bevor Sie die Entwicklerpatrone austauschen, da ansonsten der Drucker beschädigt werden kann. 3. Halten Sie die Entwicklerpatrone am Griff fest, und ziehen Sie sie direkt nach oben aus dem Drucker heraus. Vorsicht: Berühren Sie niemals die Fixiereinheit, die mit dem Warnaufkleber CAUTION Hot Surface Avoid Contact (VORSICHT! Oberfläche heiß.
Seite 110 4. Drücken Sie an beiden Seiten, um den Griff einzuklappen, wie im Folgenden dargestellt. Entsorgen Sie die aufgebrauchte Entwicklerpatrone gemäß den gesetzlichen Vorschriften. 5. Nehmen Sie die neue Entwicklerpatrone aus ihrer Verpackung heraus. Halten Sie die Entwicklerpatrone waagerecht, und schütteln Sie sie vorsichtig seitwärts und von vorne nach hinten, um den Toner gleichmäßig zu verteilen.
Seite 111 6. Ziehen Sie den Klebestreifen vollständig von der Entwicklerpatrone ab, und klappen Sie den Griff aus. Achtung: Berühren Sie nicht die Rolle unterhalb der Klappe, da ansonsten die Druckqualität beeinträchtigt wird. Austauschen von Verbrauchsmaterialien...
Seite 112 7. Halten Sie die Entwicklerpatrone am Griff fest, und führen Sie sie so in den Drucker ein, dass die seitlich an der Entwicklerpatrone angebrachten Montagestifte in die entsprechenden Führungen im Drucker gleiten. Schieben Sie die Entwicklerpatrone in die Öffnung hinein, bis sie einrastet. Austauschen von Verbrauchsmaterialien...
Seite 113 8. Schließen Sie die Druckerabdeckung. Drücken Sie sie vorsichtig nach unten, bis sie einrastet. 9. Setzen Sie den Tonerzähler zurück. Austauschen von Verbrauchsmaterialien...
Seite 114 Windows Öffnen Sie den Druckertreiber. Klicken Sie auf die Registerkarte Optionale Einstellungen und anschließend auf Druckereinstellung. Klicken Sie auf Tonerzähler zurücksetzen für die entsprechende Patrone, um das Dialogfeld Tonerzähler zurücksetzen zu öffnen. Austauschen von Verbrauchsmaterialien...
Seite 115 Macintosh Öffnen Sie die Auswahl im Menü Apple. Klicken Sie auf Setup und dann auf Druckereinstellungen. Klicken Sie auf Tonerzähler zurücksetzen für die entsprechende Patrone, um das Dialogfeld Tonerzähler zurücksetzen zu öffnen. 10. Klicken Sie auf OK, um den Tonerzähler zurückzusetzen. Bei jedem Austausch der Entwicklerpatrone sollten Sie die Papierwegwalze reinigen, wie im Abschnitt „Reinigen der Papierwegwalze“...
Seite 116: Austauschen Des Photoleiters
Austauschen des Photoleiters Wenn die Druckqualität abgenommen hat, drucken Sie ein Statusblatt und überprüfen die Lebensdauer des Photoleiters. Wenn der Photoleiter fast verbraucht ist, tauschen Sie ihn aus, wie im Folgenden beschrieben. 1. Stellen Sie sicher, dass die Papierablage auf dem Drucker heruntergeklappt ist.
Seite 117 4. Nehmen Sie den Photoleiter, wie in der folgenden Abbildung dargestellt, vorsichtig aus dem Drucker heraus. Vorsicht: Berühren Sie niemals die Fixiereinheit, die mit dem Warnaufkleber CAUTION Hot Surface Avoid Contact (VORSICHT! Oberfläche heiß. Nicht berühren.) versehen ist. Nach einem Druckvorgang kann dieses Bauteil sehr heiß...
Seite 118 Achtung: Berühren Sie niemals die lichtempfindliche Entwicklertrommel des Photoleiters, da ansonsten die Druckqualität beeinträchtigt werden kann. Austauschen von Verbrauchsmaterialien...
Seite 119 7. Führen Sie die seitlich am Photoleiter angebrachten Montagestifte in die dafür vorgesehenen Führungen im Drucker ein. Schieben Sie den Photoleiter in die Öffnung hinein, bis er einrastet. 8. Installieren Sie die Entwicklerpatrone erneut, wie unter „Austauschen der Entwicklerpatrone“ auf Seite 108 beschrieben.
Seite 120 9. Schließen Sie die Druckerabdeckung. Drücken Sie sie vorsichtig nach unten, bis sie einrastet. 10. Setzen Sie den Photoleiterzähler zurück. Austauschen von Verbrauchsmaterialien...
Seite 121 Windows Öffnen Sie den Druckertreiber. Klicken Sie auf die Registerkarte Optionale Einstellungen und anschließend auf Druckereinstellung. Klicken Sie auf Photoleiterzähler zurücksetzen, um das Dialogfeld Photoleiterzähler zurücksetzen zu öffnen. Austauschen von Verbrauchsmaterialien...
Seite 122 Macintosh Öffnen Sie die Auswahl im Menü Apple. Klicken Sie auf Setup und dann auf Druckereinstellungen. Klicken Sie auf Photoleiterzähler zurücksetzen, um das Dialogfeld Photoleiterzähler zurücksetzen zu öffnen. 11. Klicken Sie auf OK, um den Photoleiterzähler zurückzusetzen. Austauschen von Verbrauchsmaterialien...
Seite 123: Kapitel 7 Reinigen Und Transportieren
Kapitel 7 Reinigen und Transportieren Reinigen des Druckers Der Drucker muss nur selten gereinigt werden. Wenn Sie ein Nachlassen der Druckqualität feststellen, reinigen Sie das Druckerinnere wie im Folgenden beschrieben. Außerdem sollten Sie das MZ-Papierfach und das Druckergehäuse alle paar Monate reinigen. Druckerinneres reinigen Mit der Zeit sammeln sich im Druckerinneren feine Staubpartikel an, wodurch die Druckqualität beeinträchtigt werden kann.
Seite 124 2. Öffnen Sie die Druckerabdeckung, indem Sie den Entriegelungshebel an der linken Seite des Druckers herunterdrücken und die Abdeckung vollständig aufklappen. Vorsicht: Beim Öffnen der Druckerabdeckung wird die Fixiereinheit freigelegt. Sie ist mit einem Warnaufkleber CAUTION Hot Surface Avoid Contact (VORSICHT! Oberfläche heiß. Nicht berühren.) versehen.
Seite 125: Reinigen Der Papierwegwalze
5. Setzen Sie den Photoleiter und anschließend die Entwicklerpatrone wieder ein. 6. Schließen Sie die Druckerabdeckung. Drücken Sie sie vorsichtig nach unten, bis sie einrastet. 7. Nehmen Sie das gesamte Papier aus dem MZ-Papierfach heraus, und reinigen Sie das MZ-Papierfach mit einem sauberen, trockenen, fusselfreien Tuch.
Seite 126 Führen Sie zum Reinigen der Papierwegwalze die folgenden Schritte durch: 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Öffnen Sie die Druckerabdeckung, indem Sie den Entriegelungshebel herunterdrücken. Vorsicht: Berühren Sie niemals die Fixiereinheit oder Teile in deren Umgebung. Die Fixiereinheit ist mit dem Warnaufkleber CAUTION Hot Surface Avoid Contact (VORSICHT! Oberfläche heiß.
Seite 127 4. Wischen Sie den gummierten Teil der Papierwegwalze mit einem leicht angefeuchteten Tuch ab. 1. Transferrolle 2. Papierwegwalze Achtung: Um die Druckqualität nicht herabzusetzen, darf die Walze nicht berührt werden. 5. Setzen Sie den Photoleiter und anschließend die Entwicklerpatrone wieder ein. 6.
Seite 128: Reinigen Des Druckergehäuses
Reinigen des Druckergehäuses Wenn das Gehäuse des Druckers schmutzig oder staubig ist, schalten Sie den Drucker aus, und wischen Sie es mit einem sauberen, weichen, mit einem milden Reinigungsmittel befeuchteten Tuch ab. Achtung: Verwenden Sie keinen Alkohol oder Verdünner zum Reinigen der Druckerabdeckung.
Seite 129: Transportieren Des Druckers
Hinweis: Wenn Toner auf Ihre Kleidung gelangt, waschen Sie ihn mit kaltem Wasser ab. Verwenden Sie kein warmes Wasser, da ansonsten Flecken zurückbleiben können. Transportieren des Druckers Soll der Drucker transportiert werden, bringen Sie die Transportsicherungen wieder an, und verpacken Sie ihn vorsichtig wieder in der Originalverpackung.
Seite 130 Reinigen und Transportieren...
Seite 131: Kapitel 8 Fehlerbehebung
(rot) weisen auf aufgetretene Probleme hin. Durch den Status der Anzeigen (ein, aus, blinkend) werden Sie wie im Folgenden beschrieben über den Druckerstatus informiert. Im Meldungsfenster von EPSON Status Monitor 3 werden aufgetretene Fehler und Lösungswege angezeigt. Suchen Sie in diesem Kapitel den Abschnitt, in dem Ihr Problem beschrieben wird.
Seite 132: Drucken Eines Statusblatts
Kundendienstmitarbeiter. Hinweis: Führen die aufgeführten Lösungsvorschläge nicht zu einer Lösung des Problems, wenden Sie sich an Ihren EPSON-Fachhändler. Drucken eines Statusblatts Drucken Sie über den Druckertreiber ein Statusblatt, um den aktuellen Druckerstatus festzustellen. Das Statusblatt enthält Informationen zum Drucker und den aktuellen Einstellungen.
Seite 133 Windows 1. Klicken Sie auf Start, zeigen Sie auf Einstellungen, und klicken Sie auf Drucker. 2. Klicken Sie mit der rechten Maustaste auf das Symbol EPSON EPL-6100L Advanced, und wählen Sie im Kontextmenü den Befehl Eigenschaften aus. 3. Klicken Sie auf die Registerkarte Optionale Einstellungen und anschließend auf Statusblatt.
Seite 134: Beseitigen Von Papierstaus
Beseitigen von Papierstaus Das Utility EPSON Status Monitor 3 gibt Warnmeldungen aus, wenn ein Papierstau im Drucker vorliegt. Hinweise zum Beseitigen von Papierstaus Beachten Sie beim Beseitigen von Papierstaus folgende Punkte: Entfernen Sie das gestaute Papier nicht mit Gewalt. da eingerissenes Papier schwieriger zu entfernen ist und weitere Papierstaus verursachen kann.
Seite 135: Probleme Beim Papiereinzug Und Papierstaus Vermeiden
Probleme beim Papiereinzug und Papierstaus vermeiden Die folgende Checkliste enthält einige Hinweise, die bei häufigen Papierstaus oder Problemen mit der Papierzufuhr Abhilfe schaffen können: Legen Sie niemals zu viel Papier in das Papierfach ein. Achten Sie darauf, dass sich niemals mehr al 100 Blätter in der FaceDown-Papierablage und niemals mehr als 20 Blätter in der FaceUp-Papierablage ansammeln.
Seite 136: Papierstau - Im Inneren Des Druckers
Papierstau — im Inneren des Druckers Wenn sich das gestaute Blatt Papier im Inneren des Druckers befindet, gehen Sie folgendermaßen vor, um es zu entfernen: 1. Schließen Sie die Papierablage, und öffnen Sie vorsichtig die Druckerabdeckung, indem Sie den Verriegelungshebel an der linken Seite des Druckers herunterdrücken und die Abdeckung vollständig aufklappen.
Seite 137 Vorsicht: Beim Öffnen der Druckerabdeckung wird die Fixiereinheit freigelegt. Sie ist mit einem Warnaufkleber VORSICHT! Oberfläche heiß. Nicht berühren. versehen. Berühren Sie die Fixiereinheit nicht. Nach einem Druckvorgang kann dieses Bauteil sehr heiß sein. * CAUTION Hot Surface Avoid Contact (VORSICHT! Oberfläche heiß.
Seite 138 2. Nehmen Sie die Entwicklerpatrone aus dem Drucker heraus. Achtung: Berühren Sie beim Entfernen der Entwicklerpatrone nicht die Rolle unterhalb der Klappe, da ansonsten die Druckqualität beeinträchtigt wird. Fehlerbehebung...
Seite 139 3. Nehmen Sie den Photoleiter aus dem Drucker heraus. Achtung: Berühren Sie niemals die lichtempfindliche Entwicklertrommel des Photoleiters, da ansonsten die Druckqualität beeinträchtigt werden kann. Fehlerbehebung...
Seite 140 4. Ziehen Sie das gestaute Papier heraus. Hinweis: Ist ein Papierstau an der Fixiereinheit aufgetreten, ziehen Sie das Papier an der unteren Blattkante heraus. Wenn Sie das gestaute Papier an der oberen Kante herausziehen, kann die Druckqualität beeinträchtigt werden. Fehlerbehebung...
Seite 141: Papierstau - Mz-Papierfach
5. Setzen Sie den Photoleiter und anschließend die Entwicklerpatrone wieder ein. 6. Schließen Sie die Druckerabdeckung. 7. Richten Sie die Kanten des Papierstapels auf einer ebenen Fläche bündig zueinander aus, und legen Sie ihn wieder in das MZ-Papierfach ein. (Nehmen Sie zuvor alle gewellten oder geknitterten Blätter aus dem Stapel heraus.) Der Druckvorgang wird automatisch mit der gestauten Seite fortgesetzt.
Seite 142 Gehen Sie folgendermaßen vor, um einen Papierstau am MZ-Papierfach zu beheben: 1. Entfernen Sie das gestaute Papier im MZ-Papierfach. Fehlerbehebung...
Seite 143 2. Ziehen Sie vorsichtig alle Blätter heraus, die nur unvollständig in den Drucker eingezogen wurden. 3. Klappen Sie die Papierablage herunter, und öffnen Sie die Druckerabdeckung. Entfernen Sie alle möglicherweise vorhandenen Papierstücke aus dem Drucker. Falls erforderlich, nehmen Sie die Entwicklerpatrone und den Photoleiter aus dem Drucker heraus, um an gestautes Papier im Papierweg zu gelangen.
Seite 144: Probleme Beim Druckerbetrieb
Probleme beim Druckerbetrieb Die Betriebsanzeige (grün) leuchtet nicht, wenn der Drucker eingeschaltet wird. Ursache Lösung Eventuell ist das Netzkabel Schalten Sie den Drucker aus, und nicht in der Steckdose. überprüfen Sie die Kabelverbindungen zwischen dem Drucker und der Steckdose. Wenn die Steckdose über einen zusätzlichen Schalter eingeschaltet werden muss, vergewissern Sie sich, dass der Schalter eingeschaltet ist, oder...
Seite 145: Probleme Im Ausdruck
Möglicherweise ist das Überprüfen Sie beide Enden der Schnittstellenkabel nicht fest Kabelverbindung zwischen Drucker angeschlossen. und Computer. Bei Verwendung des parallelen Schnittstellenanschlusses stellen Sie sicher, dass die Verbindung durch Zusammendrücken der Drahthalterungen gesichert wird. Möglicherweise verwenden Wenn der Drucker an den parallelen Sie nicht das korrekte Schnittstellenanschluss des Computers Schnittstellenkabel.
Seite 146 Sie ein doppelt abgeschirmtes, verdrilltes paralleles Schnittstellenkabel von maximal 1,8 m Länge. Falls das Problem trotz dieser Maßnahmen bestehen bleibt, wenden Sie sich an Ihren EPSON-Fachhändler oder einen autorisierten Kundendienst. Der Ausdruck ist nicht richtig positioniert. Ursache Lösung Seitenlänge und Ränder sind...
Seite 147: Probleme Mit Der Druckqualität
Eine Seite konnte nicht ausgedruckt werden. Ursache Lösung Nicht genügend Speicher zum Grafiken haben einen hohen Drucken Speicherbedarf. Um den Auftrag dennoch auszuführen, sollten Sie das Kontrollkästchen Speicherfehler ignorieren aktivieren, wie unter „Vermeiden von Speicherfehlern“ auf Seite 42 für Windows oder „Vermeiden von Speicherfehlern“...
Seite 148 Möglicherweise verwenden Wenn die Oberfläche des Papiers zu Sie nicht die richtige grob ist, können Zeichen verzerrt oder Papiersorte für Ihren Drucker. unterbrochen gedruckt werden. Die besten Druckergebnisse erzielen Sie mit hochwertigem, glattem Papier, wie es z. B. für Fotokopiergeräte verwendet wird.
Seite 149 Im Ausdruck erscheinen schwarze oder weiße Streifen. Ursache Lösung Eventuell ist der Papierweg im Schalten Sie den Drucker aus. Reinigen Drucker verschmutzt. Sie die Bauteile im Inneren des Druckers, indem Sie drei Seiten mit jeweils nur einem Zeichen pro Seite ausdrucken.
Seite 150 Im Druckbild fehlen Druckbereiche. Ursache Lösung Das verwendete Papier ist Feuchtes Papier beeinträchtigt die möglicherweise feucht Druckqualität dieses Druckers. Je höher geworden. der Feuchtigkeitsgehalt des Papiers ist, desto heller wird der Ausdruck. Lagern Sie das Papier nicht in einer feuchten Umgebung.
Seite 151 Zeit vor dem Druckbeginn vergeht. Wenn das Kontrollkästchen Automatisch fortsetzen nicht aktiviert ist, wird in EPSON Status Monitor 3 die Schaltfläche Erneut drucken angezeigt. Drücken Sie diese Schaltfläche, um erneut zu drucken. Es werden nur unbedruckte Seiten ausgegeben.
Seite 152 Wenn weiterhin leere Seiten beim Schnittstellenkabel. ausgegeben werden, liegt das Problem möglicherweise beim Drucker. Schalten Sie den Drucker aus, und wenden Sie sich an Ihren EPSON-Fachhändler. Das Druckbild ist hell oder schwach. Ursache Lösung Das verwendete Papier ist Je höher der Feuchtigkeitsgehalt des möglicherweise feucht...
Seite 153 Das Druckbild ist zu dunkel. Ursache Lösung Möglicherweise liegt ein Wenn das Problem weiterhin besteht, Problem mit der tauschen Sie die Entwicklerpatrone aus, Entwicklerpatrone vor. wie im Abschnitt „Austauschen der Entwicklerpatrone“ auf Seite 108 beschrieben. Die nicht-bedruckte Seite ist verschmutzt. Ursache Lösung Möglicherweise ist Toner in...
Seite 154: Speicherprobleme
Speicherprobleme Der Druckvorgang wird aufgrund von Speichermangel abgebrochen. Ursache Lösung Es ist nicht genug Speicher für Ändern Sie zum Drucken des aktuellen den aktuellen Druckauftrag Auftrags die Treibereinstellungen. vorhanden. Weitere Informationen finden Sie unter „Vermeiden von Speicherfehlern“ auf Seite 42 für Windows oder unter „Vermeiden von Speicherfehlern“...
Seite 155: Anhang A Spezifikationen
Anhang A Spezifikationen Papier Verfügbare Papiertypen In diesem Abschnitt erfahren Sie, welche Papiersorten Sie mit Ihrem Drucker verwenden können. Verwenden Sie nur Papier, das in diesem Abschnitt aufgeführt wird. Hinweis: Der Drucker reagiert äußerst empfindlich auf Feuchtigkeit. Stellen Sie daher sicher, dass Sie Ihre Druckmedien an einem trockenen Ort lagern. Spezifikationen...
Seite 156: Einfaches Papier
** Lücken zwischen den Etiketten können dazu führen, dass sich die Etiketten im Drucker vom Trägerpapier lösen und den Drucker beschädigen. Hinweis: EPSON kann keine Empfehlungen im Hinblick auf einen bestimmten Hersteller bzw. ein bestimmtes Druckmedium aussprechen, da sich die Qualität einer Marke oder eines Druckmediums jederzeit ändern kann.
Seite 157 Papier mit vorgedrucktem Briefkopf können Sie verwenden, vorausgesetzt, Papier und Druckfarbe sind für Laserdrucker geeignet. Druckmedien, die Sie nicht verwenden sollten Die folgenden Papiersorten dürfen Sie mit diesem Drucker nicht verwenden. Sie können Schäden am Drucker oder Papierstaus verursachen oder die Druckqualität beeinträchtigen. Druckmedien für andere Farblaserdrucker, Monochromlaserdrucker, Farbkopiergeräte, Monochromkopiergeräte oder Tintenstrahldrucker...
Seite 158: Spezifikationen
Papier ungewöhnlichen Formats oder Papier, dessen Kanten nicht im rechten Winkel zueinander stehen Spezifikationen EPSON kann keine Empfehlungen im Hinblick auf einen bestimmten Hersteller bzw. ein bestimmtes Druckmedium aussprechen, da sich die Qualität einer Marke oder eines Druckmediums jederzeit ändern kann. Machen Sie daher immer zuerst ein paar Probeausdrucke, bevor Sie ein Druckmedium in größeren Mengen anschaffen oder große Druckaufträge starten.
Seite 159: Druckbarer Bereich
Papierformat: A4 (210 mm × 297 mm) Papier: A5 (148 mm × 210 mm) B5 (182 mm × 257 mm) Letter (216 mm × 279 mm, 8,5 Zoll × 11 Zoll) Half-Letter (140 × 216 mm, 5,5 × 8,5 Zoll) Legal (216 mm ×...
Seite 160: Drucker
Drucker Allgemeines Druckverfahren: Elektrofotografische Methode mit Halbleiterlaser Auflösung: 600 dpi Druckgeschwindigkeit: Bis zu 16 Seiten pro Minute mit A4-Papier, abhängig von der Schriftart und der Datenmenge Ausdruck erste Seite: Weniger als 15 Sekunden bei Papierformat A4 oder Letter (bei Einzug aus dem MZ-Papierfach und 600 dpi Auflösung) Papiereinzug: Automatischer Einzug...
Seite 161: Umgebungsbedingungen
Umgebungsbedingungen Temperatur: In Betrieb: 10 bis 35°C (50 bis 95°F) Nicht in 0 bis 35°C (32 bis 95°F) Betrieb: Relative In Betrieb: 15 bis 85% Luftfeuchtigkeit: Nicht in 10 bis 85% Betrieb: Höhe: 2.500 Meter (8.200 Fuß) maximal Sicherheitsnormen Sicherheitsstandards: US-Modell: UL 60950 CSA C22.2 No.60950...
Seite 162: Mechanik
CDRH-Richtlinien Das Center for Devices and Radiological Health (CDRH) der U.S. Food and Drug Administration hat am 2. August 1976 Bestimmungen für Laserprodukte eingeführt. Diese Bestimmungen sind für alle in den Vereinigten Staaten auf dem Markt befindlichen Produkte verbindlich. Die Erfüllung der CDRH-Richtlinien wird durch die folgende Kennzeichnung bestätigt, die für alle in den Vereinigten Staaten auf dem Markt befindlichen Laserprodukte vorgeschrieben ist.
Seite 163: Elektrische Anschlusswerte
Elektrische Anschlusswerte Modell 110 V bis 120 V 220 V bis 240 V Eingangsspannung 110 V - 10%, 120 V + 10% 220 V-240 V ± 10 % Nennfrequenz 50 Hz ± 3 Hz / 60 Hz ± 3 Hz Nennstrom 7.2 A 3,8 A...
Seite 164: Optionen Und Verbrauchsmaterialien
Optionen und Verbrauchsmaterialien FaceUp-Papierablage (C12C813801) Abmessungen und Gewicht (inklusive Drucker): Höhe: 248 mm Breite: 248 mm Tiefe: 32 mm Gewicht: 0.2 kg Fassungsvermögen der Bis zu 20 Blatt (75 g/m² oder 20 Lbs) Papierablagen: Entwicklerpatrone (S050087) Lagerungstemperatur: 0 bis 35°C (32 bis 95°F) Relative Luftfeuchtigkeit 30 bis 85% bei Lagerung:...
Seite 165: Entwicklerpatrone (S050095)
Entwicklerpatrone (S050095) Lagerungstemperatur: 0 bis 35°C (32 bis 95°F) Relative Luftfeuchtigkeit 30 bis 85% bei Lagerung: Lagerfähigkeit: 18 Monate ab Werk Lebensdauer: Bis zu 3,000 Seiten unter folgenden Bedingungen: Papier im Format A4 oder Letter, fortlaufender Druck bei 5 % Flächendeckung Diese Entwicklerpatrone wird mit dem Drucker mitgeliefert.
Seite 166 Die Anzahl der Seiten, die mit einem Photoleiter oder einer Entwicklerpatrone gedruckt werden können, hängt weitgehend von der Art der Druckaufträge ab. Wenn Sie jeweils nur kurze Druckaufträge senden oder Text mit einer Flächendeckung von mehr als 5 % drucken, reduziert sich die Kapazität des Photoleiters bzw.
Seite 167: Anhang B Mit Schriften Arbeiten
Anhang B Mit Schriften arbeiten EPSON-Barcode-Schriften Mit den EPSON-Barcode-Schriften können Sie einfach und schnell viele verschiedene Barcode-Typen erstellen und ausdrucken. Normalerweise ist das Erstellen von Barcodes eine aufwendige und mühsame Arbeit, bei der Sie zusätzlich zu den Barcode-Zeichen selbst auch noch verschiedene Befehlscodes wie z.
Seite 168 Code 39 CD EPSON Nein Code 39 Num Code128 EPSON Nein Erstellt Code128- Code 128 Barcodes. Interleaved EPSON ITF Nein Nein Das Drucken von 2-of-5 (ITF) OCR-B und EPSON ITF Nein Prüfziffern kann zusammen mit dem Namen der EPSON ITF...
Seite 169: Systemvoraussetzungen
Hinweis: EPSON-Barcode-Schriften können nur mit EPSON-Druckertreibern verwendet werden. Installieren der EPSON-Barcode-Schrift Gehen Sie folgendermaßen vor, um die EPSON-Barcode-Schrift zu installieren: 1. Stellen Sie sicher, dass der Computer ausgeschaltet ist, und starten Sie Windows. 2. Legen Sie die im Lieferumfang des Druckers enthaltene CD-ROM in das CD-ROM-Laufwerk ein.
Seite 170: Drucken Mit Epson-Barcode-Schriften
3. Doppelklicken Sie im angezeigten Dialogfeld auf Software installieren. 4. Klicken Sie auf die Schaltfläche Erweitert. 5. Wählen Sie EPSON-Barcode-Schrift aus, und klicken Sie auf Installieren. 6. Folgen Sie den Anweisungen am Bildschirm. 7. Wenn die Installation abgeschlossen ist, klicken Sie auf OK.
Seite 171 1. Öffnen Sie ein Dokument in Ihrer Anwendung, und geben Sie die Zeichen ein, die Sie in einen Barcode konvertieren möchten. 2. Markieren Sie die Zeichen, und wählen Sie anschließend den Befehl Schriftart aus dem Menü Format aus. Mit Schriften arbeiten...
Seite 172 3. Wählen Sie die gewünschte EPSON-Barcode-Schrift aus, legen Sie den Schriftgrad fest, und klicken Sie auf die Schaltfläche OK. Hinweis: Wenn Sie unter Windows XP, 2000 oder NT 4.0 arbeiten, können Sie zum Drucken von Barcodes nur Schriften mit einem Schriftgrad von maximal 96 Punkt verwenden.
Seite 173 5. Wählen Sie aus dem Menü Datei den Befehl Drucken aus, wählen Sie anschließend Ihren EPSON-Drucker, und klicken Sie auf die Schaltfläche Eigenschaften. Nehmen Sie die folgenden Druckertreibereinstellungen vor. Bei EPL-6100L handelt es sich um einen Host-basierten Monochromdrucker. Beachten Sie hierbei den Abschnitt „Monochrom-Druckertreiber (Host-basiert)“...
Seite 174 Sie die Anzeige von Steuerzeichen, wie z. B. Absatzmarken oder Tabstopps, in Ihrer Anwendung. Da Sonderzeichen wie „Start Bar“ und „Stop Bar“ bei der Auswahl einer EPSON-Barcode-Schrift hinzugefügt werden, kann der Barcode mehr Zeichen als ursprünglich eingegeben enthalten. Mit Schriften arbeiten...
Seite 175: Spezifikationen Für Epson-Barcode-Schriften
Ein optimales Ergebnis erreichen Sie, wenn Sie nur die im Abschnitt „Spezifikationen für EPSON-Barcode-Schriften“ auf Seite 175 empfohlenen Schriftgrade für die von Ihnen ausgewählte EPSON-Barcode-Schrift verwenden. Barcodes in anderen Schriftgraden können von einigen Barcode-Lesegeräten möglicherweise nicht erkannt werden. Hinweis: Je nach Druckdichte, Qualität und Farbe des Druckmediums können die Barcodes von einigen Barcode-Lesegeräten möglicherweise nicht...
Seite 176 Linke / rechte Ruhezone Start/Stopp-Zeichen Trennzeichen Prüfziffer OCR-B Druckmuster EPSON EAN-8 EPSON EAN-13 EAN-13 ist die 13-stellige Standardversion des EAN-Barcodes. Da die Prüfziffer automatisch hinzugefügt wird, können nur 12 Zeichen eingegeben werden. Zeichenart Ziffern (0 bis 9)
Seite 177 Linke / rechte Ruhezone Start/Stopp-Zeichen Trennzeichen Prüfziffer OCR-B Druckmuster EPSON EAN-13 EPSON UPC-A UPC-A ist der im American Universal Product Code (Handbuch der UPC-Symbole und Spezifikationen) definierte UPC-A-Standard-Barcode. Es werden nur reguläre UPC-Codes unterstützt. Zusätzliche Codes werden nicht unterstützt.
Seite 178 Linke / rechte Ruhezone Start/Stopp-Zeichen Trennzeichen Prüfziffer OCR-B Druckmuster EPSON UPC-A EPSON UPC-E UPC-E ist der im American Universal Product Code (Handbuch der UPC-Symbole und Spezifikationen) definierte UPC-A-Barcode mit Nullunterdrückung (löscht überflüssige Nullen). Zeichenart Ziffern (0 bis 9)
Seite 179 Prüfziffer OCR-B Die Ziffer „0“ Druckmuster EPSON UPC-E EPSON Code 39 Es stehen vier Code-39-Schriften zur Verfügung, bei denen Sie die automatische Eingabe von Prüfziffern und OCR-B aktivieren bzw. deaktivieren können. In Übereinstimmung mit dem Code-39-Standard wird die Höhe des Barcodes automatisch auf mindestens 15 % seiner Gesamtlänge eingestellt.
Seite 180 Leerzeichen in Code-39-Barcodes sollten als Unterstrich „_“ eingegeben werden. Wenn Sie zwei oder mehr Barcodes in einer Zeile ausdrucken, trennen Sie die Barcodes durch einen Tabstopp oder wählen Sie eine andere Schrift als die Barcode-Schrift aus, und fügen Sie ein Leerzeichen ein. Wird ein Leerzeichen eingegeben, während eine Code-39-Schrift ausgewählt ist, kommt es zu einem fehlerhaften Barcode.
Seite 181 Druckmuster EPSON Code 39 EPSON Code 39 CD EPSON Code 39 Num EPSON Code 39 CD Num EPSON Code 128 Code-128-Schriften unterstützen die Code-Sätze A, B und C. Wird der Code-Satz einer Zeile mit Zeichen in der Mitte der Zeile verändert, wird automatisch ein Konvertierungscode eingefügt.
Seite 182 Wenn Sie zwei oder mehr Barcodes in einer Zeile ausdrucken, trennen Sie die Barcodes durch einen Tabstopp oder wählen Sie eine andere Schrift als die Barcode-Schrift aus, und fügen Sie ein Leerzeichen ein. Wird ein Leerzeichen eingegeben, während eine Code-128-Schrift ausgewählt ist, kommt es zu einem fehlerhaften Barcode.
Seite 183 EPSON Code 128 EPSON ITF Die EPSON ITF-Schriften entsprechen dem US-Standard USS Interleaved 2-of-5. Es stehen vier EPSON ITF-Schriften zur Verfügung, bei denen Sie das automatische Einfügen von Prüfziffern und OCR-B aktivieren bzw. deaktivieren können. In Übereinstimmung mit dem Interleaved-2-of-5-Standard wird die Höhe des Barcodes automatisch auf mindestens 15 %...
Seite 184 Schriftgrad Wenn OCR-B nicht verwendet wird: 26 pt oder mehr (bis zu 96 pt unter Windows XP, 2000 oder NT 4.0). Empfohlen werden 26 pt, 52 pt, 78 pt und 104 pt. Wenn OCR-B verwendet wird: 36 pt oder mehr (bis zu 96 pt unter Windows XP, 2000 oder NT 4.0).
Seite 185 Druckmuster EPSON ITF EPSON ITF CD EPSON ITF Num EPSON ITF CD Num EPSON Codabar Es stehen vier Codabar-Schriften zur Verfügung, bei denen Sie die automatische Eingabe von Prüfziffern und OCR-B aktivieren bzw. deaktivieren können. In Übereinstimmung mit dem Codabar-Standard wird die Höhe des Barcodes automatisch auf mindestens 15 % seiner...
Seite 186 Zeichenart Ziffern (0 bis 9) Symbole ( - $ : / . +) Anzahl der Zeichen Keine Einschränkung Schriftgrad Wenn OCR-B nicht verwendet wird: 26 pt oder mehr (bis zu 96 pt unter Windows XP, 2000 oder NT 4.0). Empfohlen werden 26 pt, 52 pt, 78 pt und 104 pt.
Seite 187 Druckmuster EPSON Codabar EPSON Codabar CD EPSON Codabar Num EPSON Codabar CD Num Mit Schriften arbeiten...
Seite 188 Mit Schriften arbeiten...
Seite 189: Anhang C Kontaktaufnahme Zum Kundendienst
Wenn Ihr Drucker nicht ordnungsgemäß funktioniert und Sie das Problem mithilfe der Informationen zur Fehlerbehebung in diesem Handbuch nicht selbst beheben können, sollten Sie sich an den EPSON-Kundendienst wenden. Unser Kundendienst kann Ihnen schneller helfen, wenn Sie die folgenden Informationen bereithalten:...
Seite 190: Für Nordamerikanische Benutzer
Für nordamerikanische Benutzer Wenn Sie Ihren Drucker in den Vereinigten Staaten oder in Kanada erworben haben, bietet Ihnen EPSON 24 Stunden am Tag technische Unterstützung durch die folgenden elektronischen Kundendienst- und automatischen Telefonservice-Angebote: Service Zugriff Internet Im Internet erreichen Sie EPSON Support unter http://support.epson.com.
Seite 191: Für Lateinamerikanische Benutzer
Auf den folgenden Websites steht Ihnen 24 Stunden am Tag ein elektronischer Kundendienst zur Verfügung: Service Zugriff Internet Die lateinamerikanische Website von EPSON erreichen Sie im Internet unter http://www.latin.epson.com. In Brasilien erreichen Sie EPSON unter http://www.epson.br. Wenn Sie Kontakt zu einem Mitarbeiter des Kundendienstes aufnehmen möchten, rufen Sie unter einer der folgenden...
Seite 192: Für Europäische Benutzer
Für Benutzer in Großbritannien und der Republik Irland Wenn Sie das Produkt in Großbritannien oder der Republik Irland erworben haben, bietet EPSON (UK) Limited eine Reihe von Kundendienstleistungen und technischen Support. Support über das Internet Informationen über die neuesten EPSON-Produkte, Softwaretreiber, Online-Handbücher und Antworten auf...
Seite 193 220546 in Großbritannien oder 1 800 409132 aus der Republik Irland, per Fax unter 01442 227271 in Großbritannien oder unter 0044 1442 227271 aus der Republik Irland und über E-Mail unter info@epson.co.uk erreicht werden. Unser Team bietet Ihnen die folgenden Informationen: Vorverkaufsinformationen und Broschüren zu neuen EPSON-Produkten (auch im Internet unter http://www.epson.co.uk)
Seite 194: Für Benutzer In Deutschland
Für Benutzer in Deutschland EPSON Service Center c/o Exel Hünxe GmbH Werner-Heisenberg-Straße 2 46569 Hünxe http://www.epson.de/support Frankreich Support Technique EPSON France 0 821 017 017 (2,21 F la minute) Ouvert du lundi au samedi de 9h00 à 20h00 sans interruption http://www.epson.fr/support/selfhelp/french.htm pour...
Seite 195: Italien
Italien EPSON Italia s.p.a. Viale F.IIi Casiraghi, 427 20099 Sesto San Giovanni (MI) Tel.: 02.26.233.1 Fax.: 02.2440750 Assistenza e Servizio Clienti 02.29400341 http://www.epson.it Portugal EPSON Portugal, S.A. Rua do Progresso, 471 - 1° - Perafita - Apartado 5132 4458 - 901 Perafita Codex Tel.: 22.999.17.00;...
Seite 196: Belgien & Luxemburg
Belgien & Luxemburg MDR (ARC) H. Dom. Saviolaan 8 1700 Dilbeek http://www.epson.be Schweiz EXCOM Service A.G. Moosacherstrasse 6, Au, 8820 Wadenswil Tel.: 01/7822111 http://www.excom.ch Kontaktaufnahme zum Kundendienst...
Seite 197: Glossar
Glossar Auflösung Maß für die Feinheit bei der Wiedergabe eines Bildes am Drucker oder Bildschirm. Die Druckerauflösung wird in Punkten pro Zoll (dpi) gemessen. Die Bildschirmauflösung wird in Pixel gemessen. Ausrichtung Bezeichnet die Richtung, in der die Zeichen auf eine Seite gedruckt werden. Die Druckrichtung ist entweder Hochformat oder Querformat.
Seite 198 Punkte pro Zoll (dpi) Die Anzahl der Punkte pro Zoll stellt die Maßeinheit für die Druckerauflösung dar. Je höher die Anzahl der Punkte, desto höher die Auflösung. Querformat Druckrichtung, bei der der Text parallel zur längeren Kante eines rechteckigen Blatts Papier gedruckt wird, so dass die Seite breiter als hoch ist. Dies ist z. B. zum Drucken von Kalkulationstabellen nützlich.
Seite 199 Treiber Teil eines Anwendungsprogramms, das die Befehle des Programms in für den Drucker verständliche Anweisungen umwandelt. Wird auch Druckertreiber genannt. Zurücksetzen Die Druckereinstellungen werden auf eine der folgenden Arten auf die Standardeinstellungen zurückgesetzt: Software-Befehl, Schnittstellen-Signal oder Aus- und Wiedereinschalten des Druckers. Glossar...
Seite 200 Glossar...
Seite 201 Clients installieren, 169 mit Macintosh, 100 Spezifikationen, 175 mit Windows Me/98/95, 87 Systemvoraussetzungen, 169 mit Windows NT 4.0, 94 EPSON Status Monitor 3 (Macintosh) mit Windows XP/2000, 89 aufrufen, 64 deinstallieren, 69 Druckerstatus, 65 Einstellen der Überwachung, 67 Deinstallieren Info zu, 64...
Seite 202 Online-Hilfe, 1 Reinigen Druckergehäuse, 128 Druckerinnere, 123 Papierwegwalze, 125 Installieren verschütteten Toner entfernen, 128 FaceUp-Papierablage, 104 Schriftarten MZ-Papierfach: Papierstau, 141 EPSON-Barcode-Schriften, 167 Schweres Papier, 31 Sicherheit Hinweise, 11 Optionen Spezifikationen FaceUp-Papierablage, 103 Drucker, 160 verfügbar, 21 Entwicklerpatrone (3K), 165 Entwicklerpatrone (6K), 164...
Seite 203 Verbrauchsmaterialien austauschen, 107 Entwicklerpatrone (3K), 165 Entwicklerpatrone (6K), 164 Photoleiter, 165 Vorsichtsmaßnahmen Austauschen von Verbrauchsmaterialien, 107 Vorsichtsmaßnahmen beim Ein- bzw. Ausschalten, 16 während des Betriebs, 11 Zusätzlicher Treiber verwenden, 75 Index...
Seite 204 Index...
