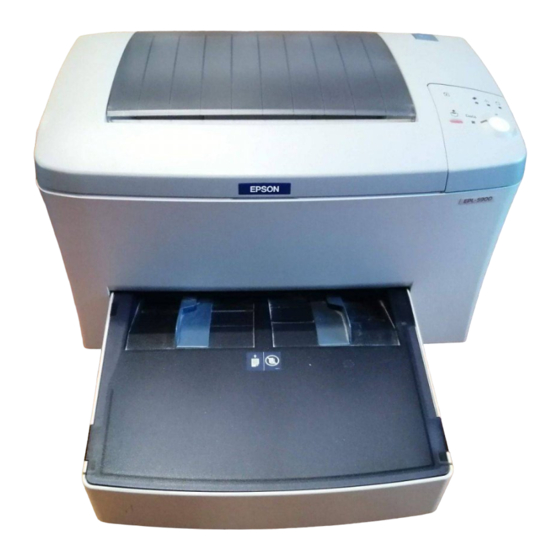

Epson EPL-5900 Installationshandbuch

Laserdrucker
®
/
Setup
Handbuch-Konventionen
Vorsicht – Diese Warnungen müssen unbedingt beachtet werden, um Unfälle
w
und Verletzungen zu vermeiden.
c Achtung – So bezeichnete Anmerkungen müssen befolgt werden, um Schäden
am Drucker oder Computer zu vermeiden.
Hinweise enthalten wichtige Informationen und hilfreiche Tipps zur Arbeit mit dem Drucker.
Sicherheitshinweise
Sicherheitshinweise für Laserdrucker
Dieser Drucker verwendet Lasertechnologie. Befolgen Sie die folgenden Hinweise
zu Ihrer eigenen Sicherheit sowie für die Betriebssicherheit des Geräts.
Berühren Sie niemals die Fixiereinheit, die mit
dem Warnaufkleber VORSICHT! Oberfläche
heiß. Nicht berühren. versehen ist. Nach
einem Druckvorgang kann dieses Bauteil
sehr heiß sein.
Versuchen Sie nie, an der Tonerkartusche
Änderungen vorzunehmen oder sie
auseinanderzunehmen. Sie kann nicht
nachgefüllt werden.
Vermeiden Sie jede Berührung mit dem Toner,
besonders jeden Augenkontakt.
Werfen Sie aufgebrauchte Tonerkartuschen
und Photoleiter nicht ins Feuer. Sie können
explodieren und Verletzungen verursachen.
Entsorgen Sie sie gemäß den gesetzlichen Bestimmungen.
Wichtige Sicherheitshinweise
Lesen Sie die folgenden Hinweise, bevor Sie den Drucker in Betrieb nehmen:
Beachten Sie alle am Gerät angebrachten Warnungen und Hinweise.
Ziehen Sie vor der Reinigung des Geräts den Stecker aus der Steckdose.
Reinigen Sie den Drucker nur mit einem leicht angefeuchteten Tuch. Verwenden
Sie keine Flüssigreiniger oder Reinigungssprays.
Wenn nicht ausdrücklich in diesem Handbuch erwähnt, vermeiden Sie
die Berührung mit Bauteilen im Inneren des Geräts.
Versuchen Sie nie, die Druckerbauteile gewaltsam einzusetzen. Der Drucker
ist zwar robust gebaut, kann jedoch bei unsachgemäßer Behandlung beschädigt
werden.
Bewahren Sie das gesamte Verbrauchsmaterial außerhalb der Reichweite
von Kindern auf.
Lassen Sie gestautes Papier nicht im Drucker. Der Drucker kann sich dadurch
überhitzen.
Betreiben Sie den Drucker nicht in der Nähe von Wasser.
Platzieren Sie den Drucker auf einer stabilen Stellfläche.
Achten Sie darauf, dass die Kabelverbindung zum Drucker die Benutzer
nicht behindert.
Benutzen Sie keine Steckdosen, an die bereits andere Geräte angeschlossen sind.
Die Schlitze und Öffnungen an der Rück- und Unterseite des Druckergehäuses
dienen zur Belüftung. Achten Sie darauf, dass diese Öffnungen immer frei
gehalten werden. Stellen Sie den Drucker nicht auf weiche Flächen wie Betten,
Sofas oder einen Teppich. Achten Sie beim Aufstellen des Druckers immer
darauf, dass eine ausreichende Belüftung für den Drucker gewährleistet ist.
Die Stromversorgung muss die auf dem Etikett des Druckers angegebenen
Spannungswerte liefern. Wenn Ihnen die Spannungswerte Ihrer Stromversorgung
nicht bekannt sind, wenden Sie sich an Ihren Händler oder an den Stromversorger.
Wenn der Stecker nicht in die Steckdose passt, wenden Sie sich an einen
Elektriker.
Bei Verwendung eines Verlängerungskabels ist darauf zu achten, dass der
Gesamt-Nennstromwert aller angeschlossenen Geräte die zulässige Ampererate
des Verlängerungskabels nicht überschreitet.
Führen Sie keine Gegenstände in die Gehäuseschlitze ein, da diese mit Strom
führenden Geräteteilen in Berührung kommen oder Kurzschlüsse hervorrufen
können, die zu Stromschlägen oder Feuer führen.
Achten Sie darauf, dass keine Flüssigkeit in den Drucker gelangt.
Versuchen Sie nicht, das Gerät ohne ausdrückliche Anweisung in diesem
Handbuch selbst zu warten. Abdeckungen, die mit dem Warnhinweis
Do Not Remove (Nicht enfernen!) versehen sind, dürfen nicht geöffnet oder
entfernt werden. Sie könnten ansonsten mit elektrisch geladenen Geräteteilen
in Berührung kommen oder sich anderen Gefahren aussetzen. Überlassen Sie
die Wartung dieser Geräteteile dem autorisierten Kundendienst.
Nehmen Sie nur Einstellungen vor, die in der Dokumentation beschrieben sind.
Unsachgemäße Bedienungsvorgänge und Einstellungen können zu Schäden
führen und Reparaturen durch einen Mitarbeiter des autorisierten
Kundendiensts erforderlich machen.
In folgenden Fällen müssen Sie das Gerät vom Netz trennen und sich an einen
autorisierten Kundendienst wenden:
A. Wenn das Netzkabel bzw. der Stecker abgenutzt oder beschädigt ist.
B. Wenn Flüssigkeit in den Drucker gelangt ist.
C. Wenn das Gerät Regen oder sonstiger Wassereinwirkung ausgesetzt war.
D. Wenn trotz sachgemäßer Verwendung des Druckers auffällige
Abweichungen vom Normalbetrieb auftreten Nehmen Sie nur Einstellungen
DE40002-00
vor, die in der Dokumentation beschrieben sind, da unsachgemäße
Handhabung des Druckers Beschädigungen zur Folge haben kann, die oft
nur von einem qualifizierten Techniker unter hohem Zeitaufwand behoben
werden können.
E. Wenn der Drucker heruntergefallen ist oder das Gehäuse beschädigt wurde.
F. Wenn die Leistung des Druckers auffallend nachlässt und Wartungsarbeiten
notwendig sind.
Sicherheitsinformationen
VORSICHT!
Oberfläche heiß.
Nicht berühren.
Netzkabel
Achtung:
c
Vergewissern Sie sich, dass das Netzkabel den örtlichen Sicherheitsbestimmungen
entspricht.
Etiketten mit Sicherheitshinweisen zur Laserstrahlung
Vorsicht:
w
Bedienungsvorgänge und Einstellungen, die nicht ausdrücklich in diesem Handbuch
beschrieben werden, können zu gefährlicher Strahlung führen.
Dieser Drucker ist ein Lasergerät der Klasse 1
entsprechend der Definition in den Spezifikationen
IEC60825.
Das gezeigte Etikett ist in Ländern mit
entsprechenden Gesetzesvorgaben an der
Rückseite des Druckers angebracht.
Für europäische Benutzer
Der EPSON EPL-5900/EPL-6100 ist ein Seitendrucker, der einen Halbleiter-Laser
zum Drucken verwendet.
Der Laser stellt keine Gefahr dar, solange der Drucker entsprechend den
Anweisungen in den mitgelieferten Handbüchern bedient wird.
Da die vom Laser ausgehende Strahlung vollständig durch Gehäuse und
Abdeckungen abgeschirmt wird, kann der Laserstrahl während der Bedienung
des Druckers nicht nach außen dringen.
Vorsicht:
w
Bedienungsvorgänge und Einstellungen, die nicht ausdrücklich in diesem Handbuch
beschrieben werden, können zu gefährlicher Strahlung führen.
Dies ist ein Halbleiter-Laser. Die Höchstleistung der Laserdiode beträgt 5 m W,
und die Wellenlänge liegt zwischen 770 und 810 (EPL-5900) / 795 (EPL-6100) nm.
Interne Laserstrahlung
Maximaler Mittelwert der 27 (EPL-5900) / 35 (EPL-6100) µW an der
Strahlung Laserblende
Wellenlänge 770 bis 810 (EPL-5900) / 795 (EPL-6100) nm
Dies ist eine Laserdiodeneinheit der Klasse III b mit unsichtbarem Laserstrahl.
Die Druckkopfeinheit kann NICHT GEWARTET WERDEN und sollte daher
auf keinen Fall geöffnet werden. Im Inneren des Druckers ist ein zusätzlicher
Laser-Warnhinweis angebracht.
Laserquelle
CDRH-Richtlinien
Weitere Informationen über die Laserschutzrichtlinien des CDRH (Center for
Devices and Radiological Health der U.S. Food and Drug Administration) finden
Sie im Benutzerhandbuch auf der CD-ROM.
Ozonsicherheit
Ozon-Emission
Ozongas wird von Laserdruckern als Nebenprodukt des Druckprozesses
abgesondert. Ozon kann nur während eines Druckvorgangs entstehen.
Ozon-Grenzwert
Der empfohlene Grenzwert für den Ozonausstoß beträgt 0,1 ppm (Parts per
Million), angegeben als der Durchschnitt aus Zeit und gemessener Konzentration
in einem Zeitraum von acht Stunden.
Der Laserdrucker EPSON EPL-5900/EPL-6100 stößt in acht Stunden
kontinuierlichen Druckbetriebs weniger als 0,1 ppm aus.
Minimieren der Risiken
Um die Risiken des Ozonausstoßes zu verringern, sollten Sie Folgendes vermeiden:
Die Verwendung mehrerer Laserdrucker in einem geschlossenen Raum
Betrieb unter außergewöhnlich niedriger Luftfeuchtigkeit
Betrieb in Räumen mit geringer Belüftung
Langer, ununterbrochener Druckbetrieb unter den genannten Bedingungen
Druckerstandort
Der Drucker sollte so aufgestellt werden, dass Abgase und entstehende Hitze:
Nicht direkt ins Gesicht des Benutzers geblasen werden
Nach Möglichkeit direkt aus dem Gebäude geleitet werden
Vorbereiten des Druckers
1
1.
LASER KLASSE 1
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
2.
LUOKAN 1 LASERLAITE
Standort für den Drucker
2
Achten Sie darauf, dass genügend Platz für den Betrieb und die Wartung zur
Verfügung steht.
10,0 cm
60,0 cm
15,0 cm 30,0 cm
10,0 cm
88,5 cm
Stellen Sie den Drucker so auf, dass der Netzstecker jederzeit problemlos aus
der Steckdose gezogen werden kann.
Stellen Sie Ihren Computer und Drucker möglichst nicht in der Nähe potentieller
Störfelder (z. B. Lautsprecher oder Basisstationen von Funktelefonen) auf.
c Achtung:
Achten Sie darauf, dass um den Drucker herum ausreichend Platz vorhanden ist,
um eine ausreichende Belüftung sicherzustellen.
Wählen Sie keinen Ort, der direkter Sonneneinstrahlung, extrem hohen
Temperaturen, Feuchtigkeit oder Staub ausgesetzt ist.
Stellen Sie den Drucker nicht auf eine Fläche,
die kleiner ist als die Bodenfläche des Druckers.
Dies könnte Probleme beim Drucken und beim
Einlegen des Papiers verursachen. Stellen Sie
den Drucker auf eine ebene Fläche, die groß
genug ist, dass die Füße des Druckers einen
stabilen Stand gewährleisten.
Installieren der Optionen
3
Speichermodul
Vergewissern Sie sich, dass das Speichermodul mit EPSON-Geräten kompatibel ist.
Detaillierte Informationen zu kompatiblen Speichermodulen erhalten Sie von Ihrem
Händler oder dem autorisierten Kundendienst von EPSON.
Speichergröße 16 MB, 32 MB, 64 MB oder 128 MB
Eine genauere Beschreibung von Speichermodulen finden Sie im Abschnitt
„Speichermodule" im Benutzerhandbuch.
c Achtung:
Einige elektronische Bauelemente sind empfindlich gegen elektrostatische
Aufladung. Berühren Sie daher vor dem Einsetzen des Speichermoduls ein
geerdetes Stück Metall, um sich elektrostatisch zu entladen. Andernfalls
beschädigen Sie möglicherweise die gegen elektrostatische Aufladung
empfindlichen elektronischen Bauelemente.
Stellen Sie sicher, dass der Drucker ausgeschaltet ist.
Lösen Sie nur die beiden Schrauben, die die rechte Seitenabdeckung befestigen.
Vorsicht:
w
Das Entfernen anderer Schrauben und Abdeckungen kann Bereiche mit
Hochspannung offenlegen.
Seien Sie bei der Installation des Moduls vorsichtig. Einige der Komponenten
innerhalb des Druckers sind scharfkantig und können Verletzungen verursachen.
1.
3.
RAM-Steckplatz (grau)
c Achtung:
Versuchen Sie nicht, das Speichermodul mit Gewalt in den Steckplatz
zu drücken.
Vergewissern Sie sich, dass Sie das Speichermodul in der richtigen Ausrichtung
einsetzen.
28,5 cm
Entfernen Sie kein Modul von der Leiterplatte. Andernfalls funktioniert der
Drucker nicht mehr ordnungsgemäß.
55,0 cm
43,8 cm
4.
43,5 cm
49,4 cm
Um sicherzustellen, dass das Speichermodul korrekt installiert ist, drucken Sie
ein Statusblatt aus. Siehe „4 - Testen und Anschließen des Druckers".
2.
5.
