Einbau
Der Einbau des Systemtrenners ist entsprechend geltender Vorschriften vom Fachmann
durchzuführen. Die Gruppe muss in einem gut zugänglichen Bereich installiert werden, dieser
sollte auf keinen Fall überschwemmungsgefährdet sein (siehe Schema). Das Gerät ist für die
horizontale Installation ausgelegt. Der Ablasstrichter nach EN 1717 muss an die
Kanalisationsanschlussleitung angeschlossen werden. Vor der Installation von Systemtrenner und
Filter sollte die Rohrleitung unbedingt gereinigt werden. Zum Schutze des öffentlichen
Wasserleitungsnetzes ist der Systemtrenner nach dem Wasserzähler zu installieren. Zum Schutze
der eigenen Wasserversorgung hingegen am Ende derjenigen Bereiche im internen
Wasserleitungsnetz, an denen sich eine Verunreinigung ereignen kann.

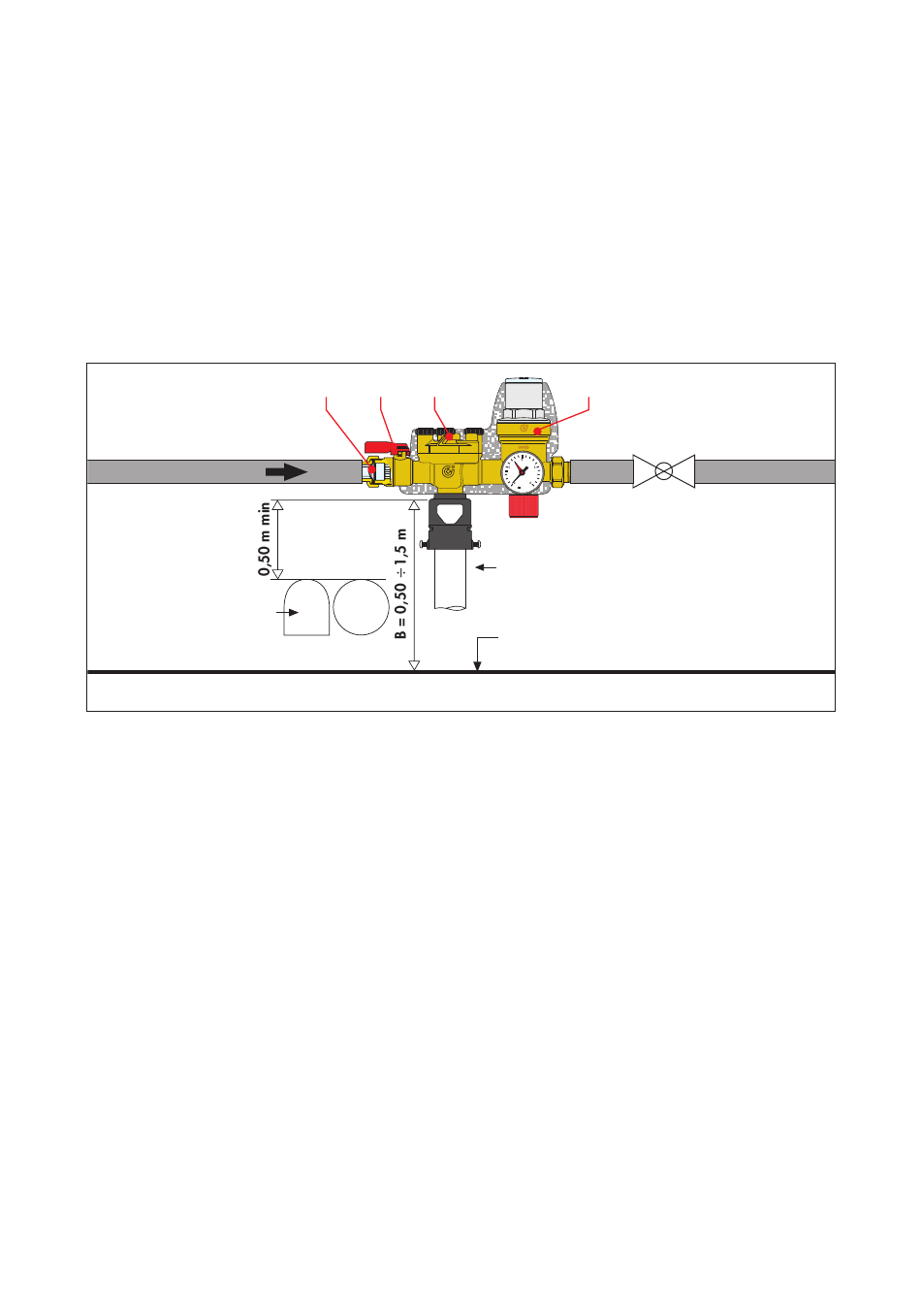

Montageschema
Schmutzwasserkanal
1 Absperrventil
Inspektion / Wartung
Der Systemtrenner dient der Sicherheit der Trinkwasserinstallation und muss daher regelmäßig
kontrolliert werden. Gemäß Norm EN 806-5 müssen die Systemtrenner des Typs BA alle sechs Monate
inspektioniert und einmal jährlich einer Wartung unterzogen werden. Ein erster Hinweis auf
Betriebsstörungen, die im Allgemeinen durch Fremdkörper verursacht werden (Ablagerungen,
Verunreinigungen, ...), ist ein permanentes Tropfen am Auslass. Diese Undichtigkeit beeinträchtigt nicht
die Sicherheit, erfordert aber den Ausbau und die Reinigung der Armatuer und dem eingangsseitigen
Schmutzfängers. Eine schnelle Kontrollmethode wird in der nachstehenden Tabelle angegeben. Im Falle
einer Undichtigkeit am Auslass empfiehlt sich, durch das Öffnen einer oder mehrerer Zapfstellen den
Durchfluss einige Minuten lang zu gewährleisten - oft reicht dies aus, vorhandene Fremdkörper
auszuspülen und das Problem zu beheben. Die Liste der Sicht- und Funktionskontrollen ist in der Norm
EN 806-5 aufgeführt.
Inspektion. Prüfen, ob der Auslauf des Wassers im Ausgang unverändert ist und die
Installationsanforderungen eingehalten wurden, siehe hierzu Abschnitt "Installation".
Wartung. Die Reinigung des eingangsseitigen Schmutzfängers und des Ablauftrichters durchführen.
Die Funktionstüchtigkeit der Komponenten überprüfen: Dichtheit der Rückflussverhinderer und
Dichtungen, Öffnungs-/Schließtests des Ablaufs, Druckmessungen mit geeigneten Messgeräten
(statischer, dynamischer und Differenzdruck) gemäß des nachstehend beschriebenen Verfahrens. Den
Wartungseingriff und die Betriebsparameter auf dem entsprechenden Inbetriebnahmebericht eintragen.
Bei Betriebsstörungen den Benutzer benachrichtigen und das Gerät sofort eingangsseitig absperren,
bis ein(e) Reparatur/Austausch erfolgt ist. Eine Umgehung des Systemtrenners ist verboten. Bei
kritischen Installationen empfiehlt es sich daher, ein Ersatzgerät bereitzuhalten.
2
1
3
Rohr
2 Schmutzfänger
3 Systemtrenner
3
4
CALEFFI
Ablauf in Abwassersystem
ERDBODEN, FUßBODEN, LAUFSTEG
4 Füllarmatur mit Absperrung
