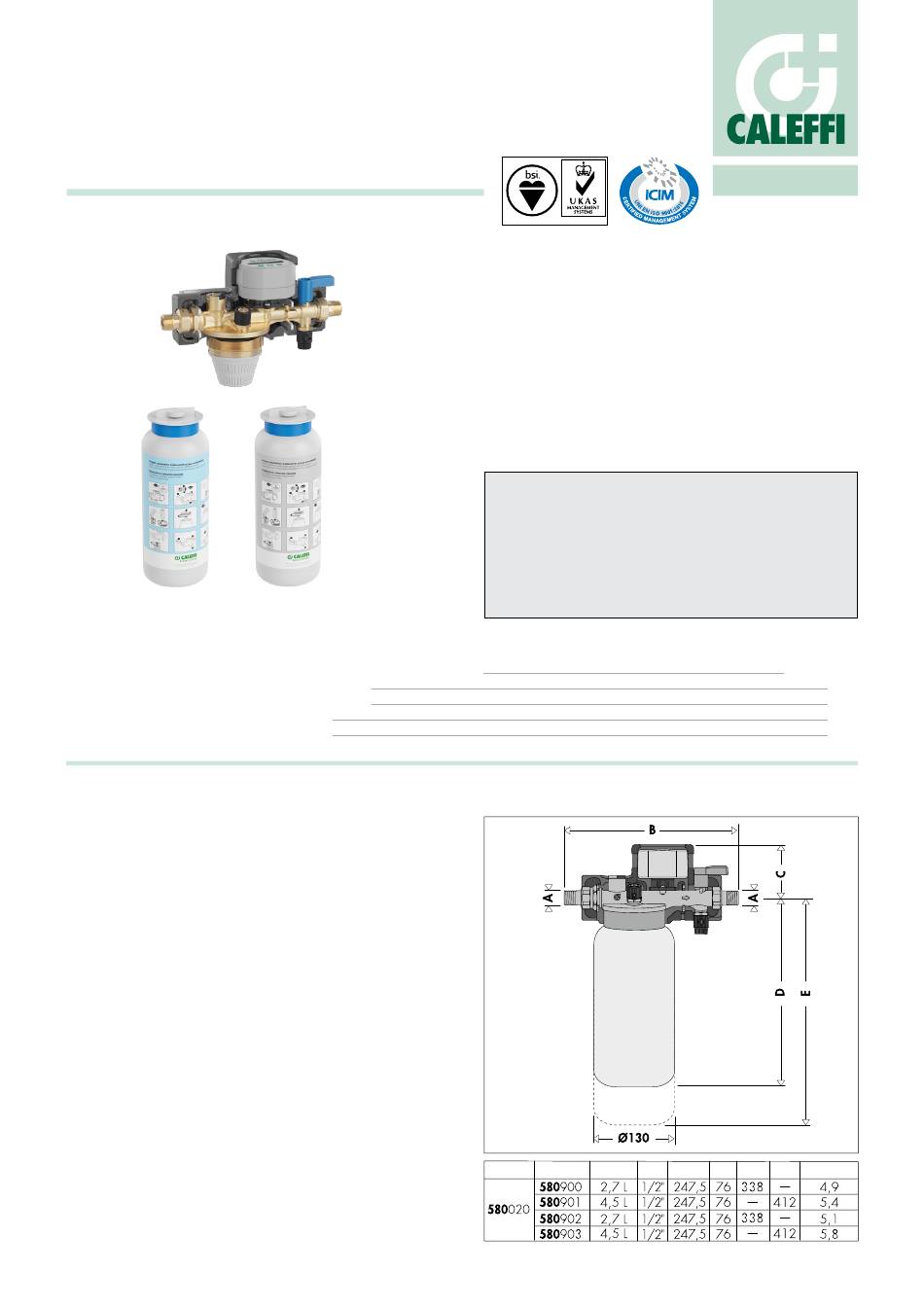

Armatur zur automatischen
Heizungswasseraufbereitung
Art. Nr. 580020
Produktübersicht
Art. Nr. 580020 Armatur zur automatischen Wasseraufbereitung Mit Isolierung
Art. Nr. 580900 Einweg-Kartusche für Entmineralisierung
Art. Nr. 580901 Einweg-Kartusche für Entmineralisierung
Art. Nr. 580902 Einweg-Kartusche für Enthärtung
Art. Nr. 580903 Einweg-Kartusche für Enthärtung
Technische Eigenschaften der Wasseraufbereitungsarmatur
Gehäuse
Material:
Isolierung
Material:
Dichte:
Betriebstemperaturbereich:
Leistungen
Betriebsmedien:
Maximale Betriebstemperatur:
Maximaler Betriebsdruck:
Kv:
Anschlüsse:
Messing EN 12164 CW617N
EPP
30 kg/m
3
-40÷110 °C
Wasser
30 °C
4 bar
0,6 m
3
/h
R 1/2" (EN 10226-1)
G 3/4" (ISO 228-1) ohne Schäfte
003
FM 21654
Funktion
Die Armatur zur automatischen Wasseraufbereitung, welche in der
Füllleitung installiert ist, dient zur Aufbereitung des Wassers in den
geschlossenen Kreisen von Heizungs- und Kühlanlagen.
Sie besteht aus einem vorgeschalteten Rückschlagventil, einem
elektronischen Steuergerät mit Volumenmesser und elektrischer
Leitfähigkeitszelle, einem Bypass-Regler, einem nachgeschalteten
Kugelabsperrventil, einstellbaren Abluft- und Entlüftungsventilen.
Sie kann mit verschiedenen Typen und Abmessungen von Kartuschen
konfiguriert werden, die je nach den Bedürfnissen des Systems die
Durchführung von Entmineralisierungs- oder Enthärtungsbehandlungen
ermöglichen.
Komplett mit vorgeformter Isolierschale, mit Verteilerhalter und Dübel
für die Wandhalterung.
Um einen Rückfluss von Wasser aus der Heizungsanlage zu
vermeiden, das verschmutzt und somit gesundheitsgefährdent sein
könnte, ist es unerlässlich, eine vormontierte Füllarmatur mit
Systemtrenner zu installieren.
Der korrekte Einsatz der hydraulischen Systemtrenner unterliegt der
europäischen Bezugsnorm EN 1717: 2000 „Schutz des Trinkwassers
vor Verunreinigungen in Trinkwasser-Installationen und allgemeine
Anforderungen an Sicherheitseinrichtungen zur Verhütung von
Trinkwasserverunreinigungen durch Rückfließen".
Abmessungen der Wasseraufbereitungsarmatur
Art. Nr.
Kartusche
Volumen
A
01360/20
DE
.01
Ersetzt 01360/20 DE
DN 15 (1/2")
2,7 l
4,5 l
2,7 l
4,5 l
B
C
D
E
(kg)
Gewicht
