Betriebsanleitung unon 2 18 – 55
2

Montage

2.1 Anlieferung und
Transport
Anlieferung UNON 2-18 bis 2-55
Kessel, Brenner und Schaltfeld
werden als Einheit zusammenge-
baut und verpackt auf einer Palette
angeliefert.
Lieferumfang
- Einheit: Kessel-Brenner-Schaltfeld
- Stellfüsse
- Aussentemperaturfühler
- Dokumentationstasche:
Betriebsanleitung
Bedienungsanleitung
Ersatzteilliste
Stromlaufpläne
3
4
2.2 Aufstellen und
Ausrichten
Werkzeuge für die Aufstellung
Folgendes Werkzeug wird für die
Aufstellung und die Montage der
Heizzentrale benötigt:
- Gabelschlüssel SW 17
- Gabelschlüssel SW 16
- Gabelschlüssel SW 19
- Sechskant-Schraubendreher SW 3
- Sechskant-Schraubendrehr SW 4
- Düsensteckschlüssel SW 16
- Schraubendreher
- Spannungsprüfer
- Rohrzange
- Wasserwaage
Transport mit Transportbändern
an den 2 Bändern von der Palette
herunterheben
zum Aufstellungsort transportieren

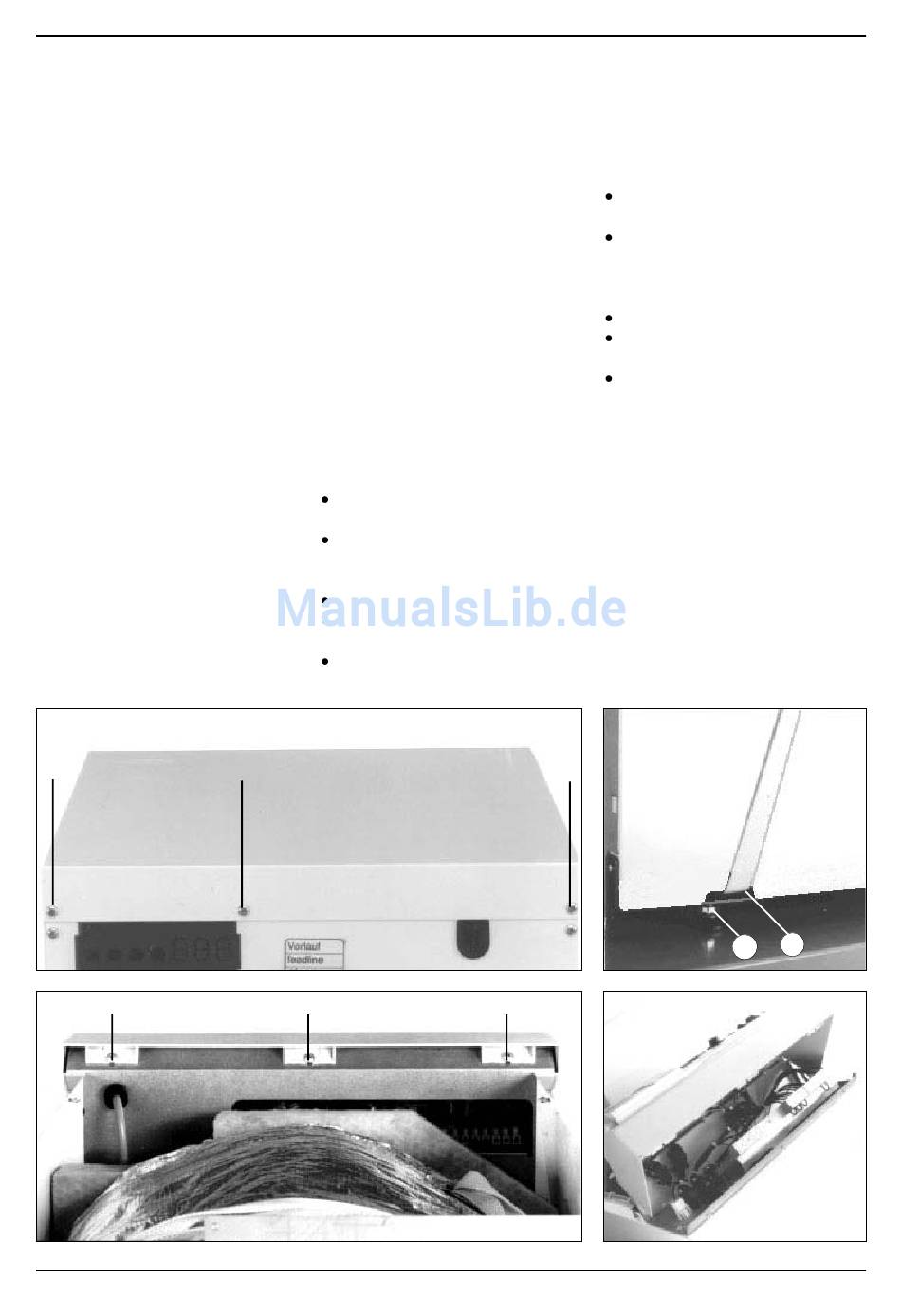

Aufstellen und Ausrichten

Transportbänder (2) entfernen
Kessel mit leichtem Anstieg zum
Kamin ausrichten
dazu die Kesselfüsse (1) mit
Gabelschlüssel SW 13 verstellen
3
4
Kesseldeckel abbauen
3 Blechschrauben (3) an der
Rückseite des Kessels lösen
Kesseldeckel nach hinten schieben
und abnehmen
Schaltfeldabdeckung abbauen
Kesseldeckel abbauen
3 Blechschrauben (4) am Schalt-
feldträger lösen
Schaltfeldabdeckung komplett
nach vorne klappen
Positionen
1 einstellbare Kesselfüsse
2 Transportband/-öffnung
3
4
2 Montage
2
1
9
