Betriebsanleitung unon 2 18 – 55
1.5

Schaltfeld LOGON M

Schaltfeld mit LOGON M
Das Schaltfeld ist als Einheit mit
allen Bedienungselementen im
Kessel integriert.
Die serienmässige Ausrüstung
beinhaltet einen:
- eingebauten Kesseltemperaturregler
- Sicherheitstemperaturbegrenzer
(STB)
- Prüftaster STB
- Geräteschalter (Ein/Aus)
- witterungsgeführten Heizungsregler
Betriebsstundenzähler (Zubehör)
Um die Brennerlaufzeiten zu kon-
trollieren, wird der Einbau von
Betriebsstundenzählern empfohlen.
Kurze Brennerlaufzeiten erhöhen
die Stillstandsverluste.
1 2 3 4
Beschreibung Regler
Die Aufgabe des LOGON M ist die
Regelung des Heizbetriebes und der
Wassererwärmung für Dusche und
Bad etc. Auch bei schwankenden
Aussentemperaturen wird ständig
die gewünschte Raumtemperatur
erreicht.
LOGON M bietet eine ausbaufähige
systemgerechte Regelungstechnik
von einem einfachen direkten Heiz-
kreis bis zu zwei Mischerkreisen mit
integrierter zeitgesteuerter Warm-
wasserregelung und Zirkulations-
pumpe.
Verdrahtung
Bei der Verdrahtung der Geräte ist
auf eine getrennte Verlegung von
niederspannungs- und netzspan-
nungsführenden Kabeln zu achten.
5 6
Die gemeinsame Leitungsführung
innerhalb eines Kabels oder eines
Installationsrohres oder innerhalb
eines Kabelkanals ist unzulässig
(VDE-Richtlinien!). Ferner können
Induktionsspannungen Störungen
des Regelbetriebs verursachen.
Zubehör
Aussenfühler
Vorlauffühler
Speicherfühler
Anlegethermostat
AFW-Analogfernwähler
DFW-Digitalfernwähler
Betriebsstundenzähler
Impulszähler

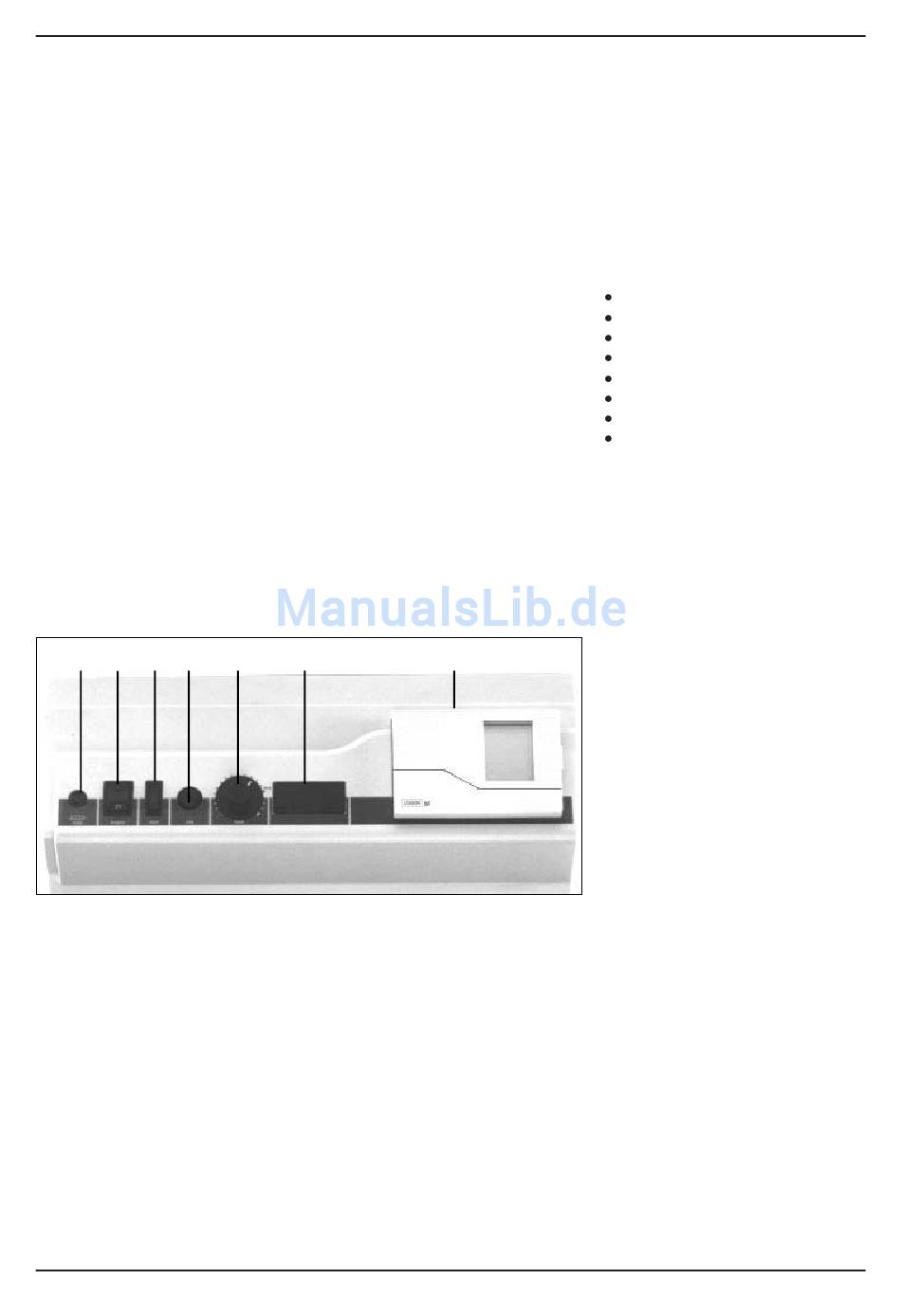

Schaltfeld LOGON M
7 1 Gerätesicherung (T6,3 A)
2 Geräteschalter EIN / AUS
3 Prüftaster STB
4 Sicherheitstemperaturbegrenzer
5 Kesseltemperaturregler
6 Einbauplatz Betriebsstundenzähler
(Zubehör) oder Kesseltemperatur-
anzeige (Zubehör)
7 Heizungsregler LOGON M
1 Übersicht
8
