Beachten Sie die allgemeine Wartungs- und Einbauanlei tung.
1.
Schaltstift (040) von der Innenseite des Gehäuses einsetzen und zwar so, dass die flachen
Seiten parallel zur Längsachse der Armatur liegt.
2.
Dachmanschetten (100) und Distanzring (062) einbauen.
3.
Tellerfedern (110) in wechselschichtiger Anordnung auf Distanzhülse auflegen.
Deckel (060) und Buchse (061) mit Senkschrauben (120) auf Armaturengehäuse montieren.
4.
5.
Erdungsdraht (170) auch bei vorgesehenen Getriebe oder Antrieb einbauen.
6.
Handhebel (070) auf Schaltstift (040) montieren und mit der Unterlegscheibe (130) und der
Sechskantschraube (140) befestigen.
7.
Ersten Kugelsitzring (030) ins Gehäuse (010) einlegen.
Kugel (050) am Schaltstift einsetzen, indem sie durch eine Abwärtsbewegung in das
8.
Gehäuse gedrückt wird.
9.
Handhebel (070) auf 90°-Stellung zur Längsachse der Armatur bringen.
Zweiten Kugelsitzring (030) auf Kugel (050) legen.
10.
11.
Stiftschrauben (080) in das Seitenteil (020) schrauben
12.
Seitenteil (020) auf das Gehäuse (010) montieren.
13.
Sechskantmuttern (090) einsetzen. Diese über Kreuz
entsprechend den empfohlenen Anzugsdrehmomenten
anziehen.
14.
Anschlag (210) mit Sechs kant schrau ben (220) montie-
ren.
Unterlegscheiben (240) und Skt. Schrauben (230)
15.
montieren.
16.
Adapter (250) und Scheibe (260) mit den Skt-Schrau-
ben (270) am Flansch (020) montieren.
17.
Flasche (280) im Adapter (250) eindrehen.
280
Technisches Handbuch
Montageanleitung

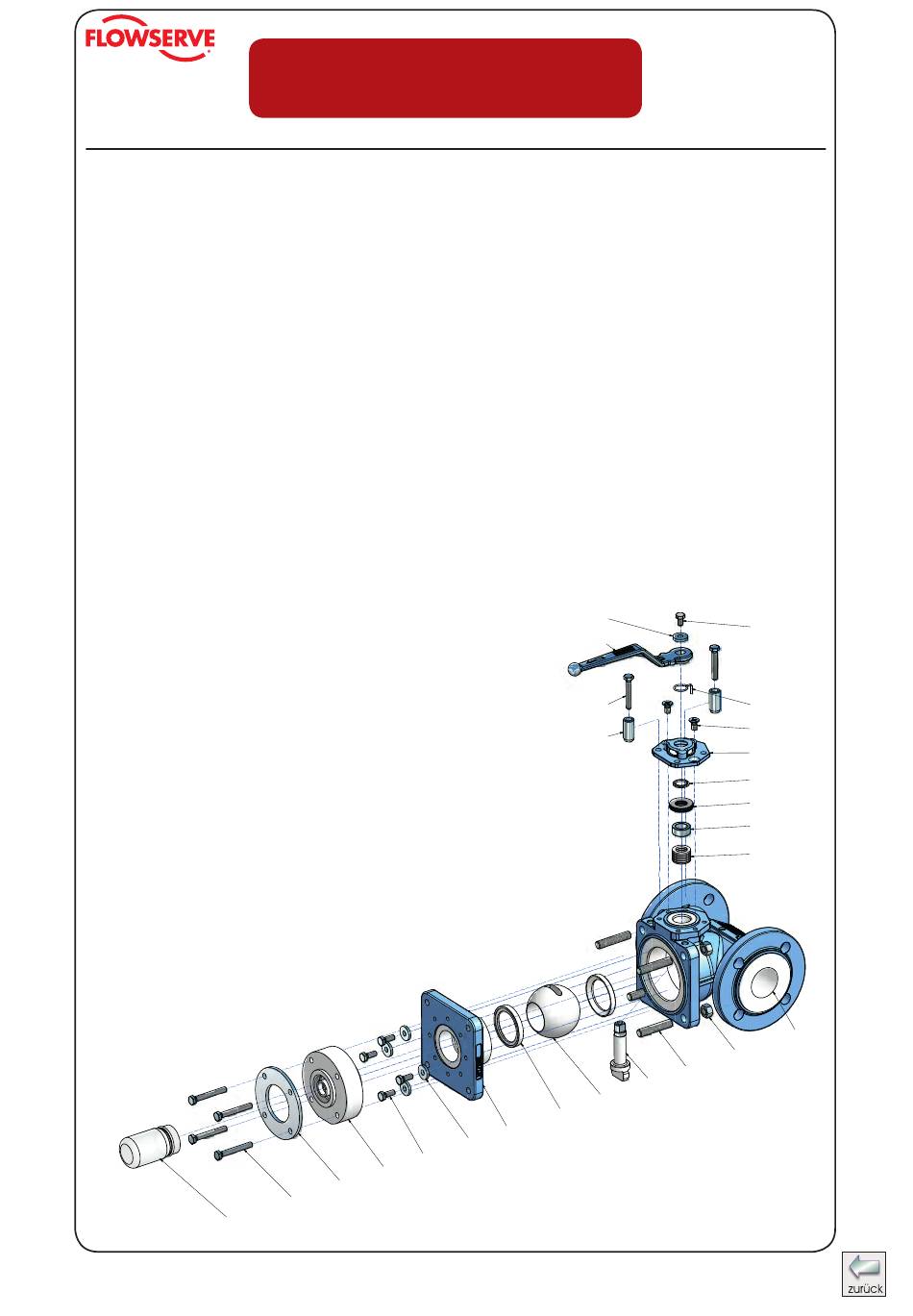

AtoPro, ausgekleidet
230
250
260
270
AtoPro - atomac Probeentnahmehahn
130
070
220
210
050
030
020
240
Register:
20
Seite:
9
Datum:
12.2009
Revision:
07.2018
140
170
120
060
061
110
062
100
010
090
080
040
