Ahaus GmbH
von-Braun-Straße 19a
D-48683 Ahaus
Postfach 1162 D-48661 Ahaus
Telefon: +49(0) 2561-686-100
Fax: +49(0) 2561-686-200
Bei allen Arbeiten an einer bereits installierten Armatur sind die be trieblichen Sicherheitsbestim-
mungen, sowie die UVV zu beachten. Des weiteren ist die allgemeine Wartungs- und Einbauanlei-
tung für Fluorkunststoff-ausgekleidete atomac Armaturen zu berücksichtigen.
1.
Vor der Demontage ist die Armatur gemäß den vorgenannten Bestimmungen zu entleeren.
Flasche (280) entfernen. Insbesondere ist darauf zu achten, dass beim Spülen der Rohrlei-
tungen die Armatur mehrmals geöffnet und geschlossen wird. Diese Zyklen (Öffnen und
Schließen) sind beim Entleeren der Leitung zu wiederholen. Nur bei Einhal tung der be-
schriebenen Vorgehens weise ist sichergestellt, dass auch der Rest druck im Gehäuseinnern
(Schaltstiftführung und Kugelsitz) abgebaut ist.
2.
Zur Demontage die Armatur auf eine weiche Unterlage (Gummimatte) stellen.
3.
Adapter (250) und Scheibe (260) mit den Skt-Schrauben (270) vom Flansch (020)
demontieren.
4.
Skt. Schraube (230) und Unterlegscheibe (240) demontieren
5.
Muttern (090) ent fernen und den Flansch (020) vom Gehäuse trennen.
Den ersten Kugelsitzring (030) aus dem Flansch (020) entfernen.
6.
7.
Kugel in geschlossene Position bringen und mit einer
Aufwärtsbewegung durch das Gehäuse herausdrü-
cken. Zweiten Kugelsitzring (030) entfernen.
8.
Handhebel (070) demontieren.
9.
Erdungsdraht (170) aus dem Deckel nehmen.
10.
Anschlag (210) demontieren.
11.
Senkschrauben (120) lösen und Deckel (060), Buchse
(061), Tellerfedern (110) und Distanzring (062) entfer-
nen.
12.
Durch kräftiges Drücken Schalt stift (040) aus dem
Gehäuse (010) entfernen.
Vorsicht ist geboten, damit die
Gehäuseauskleidung nicht beschädigt wird.
13.
Die Dachmanschetten (100) können leicht
entfernt werden.
280

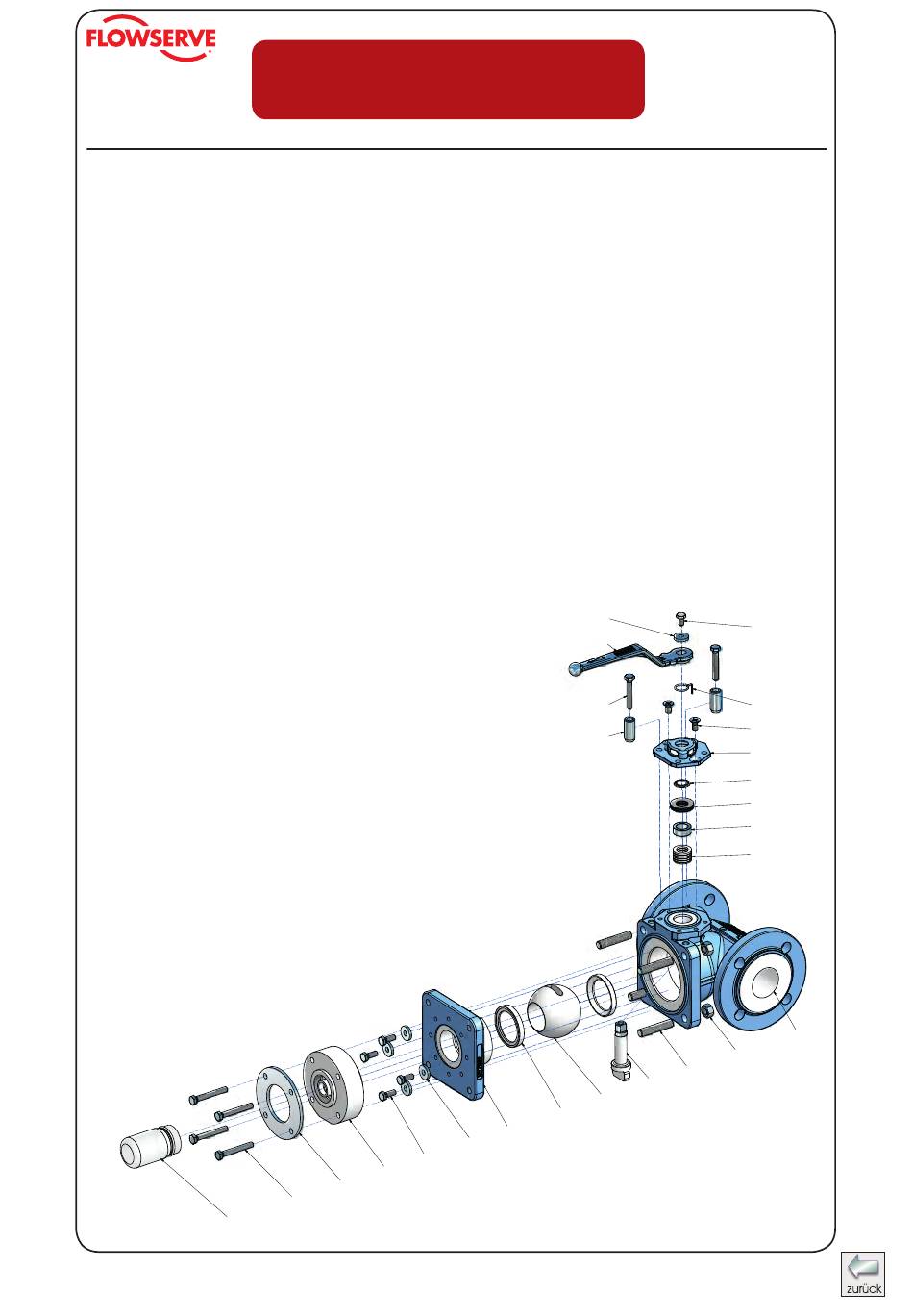

Technisches Handbuch
Demontageanleitung
AtoPro, ausgekleidet
230
250
260
270
AtoPro - atomac Probeentnahmehahn
130
070
220
210
050
030
020
240
Register:
20
Seite:
10
Datum:
12.2009
Revision:
07.2018
140
170
120
060
061
110
062
100
010
090
080
040
