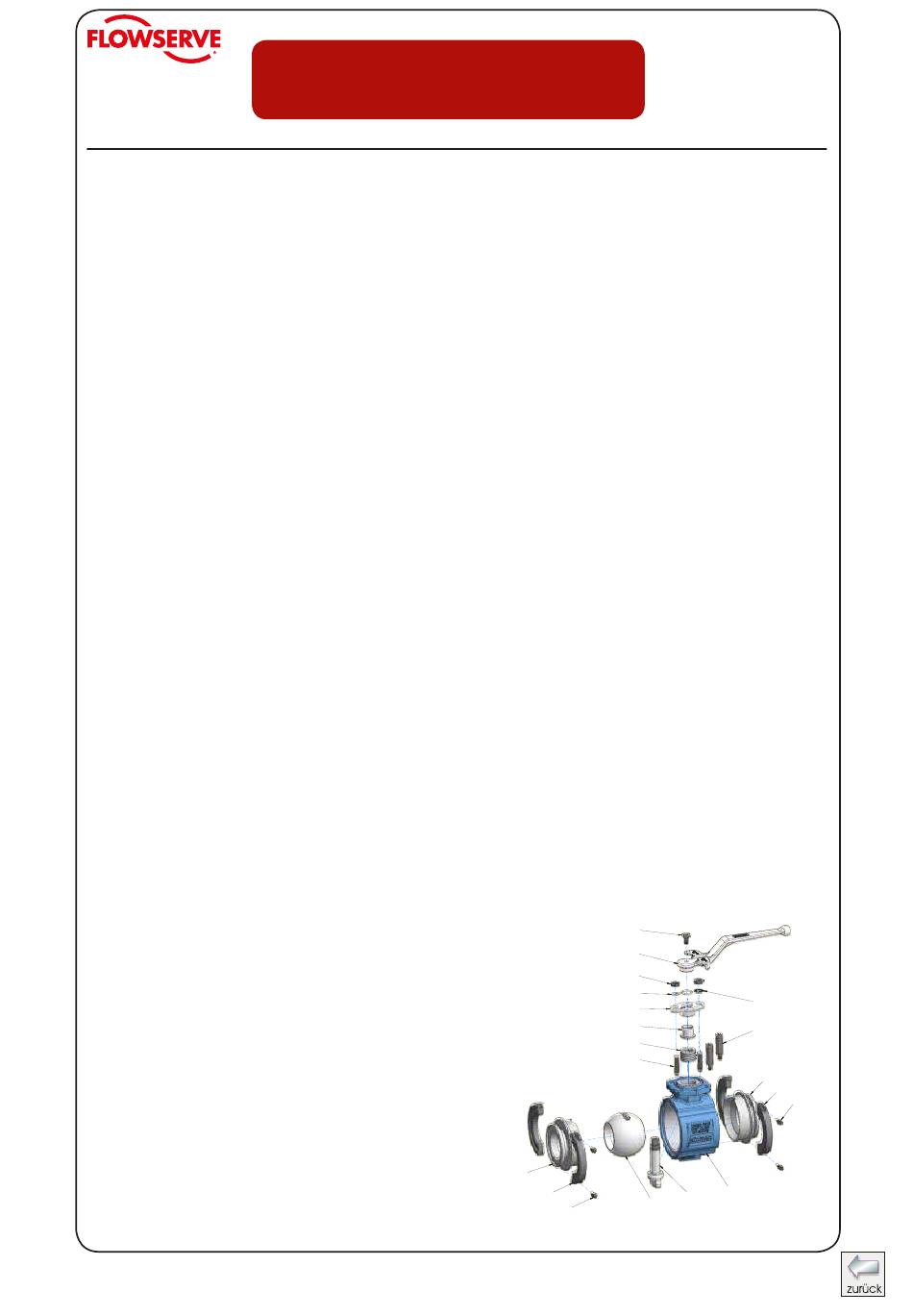

Montageanleitung AKH7/GK
Beachten Sie die allgemeine Wartungs- und Einbauanlei tung.
1.
Stiftschrauben (120) in Gehäuse (010) eindrehen.
2.
Schaltstift (040) von der Innenseite des Gehäuses einsetzen und zwar so, dass die flache
Seite parallel zur Längsachse der Armatur liegt.
3.
Dachmanschetten (100) einbauen.
4.
Stopfbuchseinsatz (065), Stopfbuchsbrille (060), Fächerscheibe (150), Sechskantmuttern
(110) und Erdungsdraht (170) einbauen.
5.
Handhebel (300) auf Schaltstift (040) mit der Sechskantschraube (304) befestigen.
6.
Kugel (050) am Schaltstift einsetzen, indem sie durch eine Abwärtsbewegung in das
Kugelhahngehäuse gedrückt wird.
7.
Handhebel (300) auf 90°-Stellung zur Längsachse der Armatur bringen (geöffnete Stellung).
Seitenteil (025) an beiden Seiten in das Gehäuse (010) einlegen.
8.
9.
Geteilter Ring (027) mit Hilfmittel mit Zylinderschraube (028) auf das Seitenteil (025)
montieren.
Anschläge (310) mit Sechskantschraube (312) montieren.
10.
Demontageanleitung AKH7/GK
Bei allen Arbeiten an einer bereits installierten Armatur sind die be trieblichen
Sicherheitsbestimmungen, sowie die UVV zu beachten. Des weiteren ist die allgemeine Wartungs-
und Einbauanleitung für Fluorkunststoff-ausgekleidete atomac Armaturen zu berücksichtigen.
1.
Vor der Demontage ist die Armatur gemäß den vorgenannten Bestimmungen zu entleeren.
Insbesondere ist darauf zu achten, dass beim Spülen der Rohrlei tungen die Armatur
mehrmals geöffnet und geschlossen wird. Diese Zyklen (Öffnen und Schließen) sind beim
Entleeren der Leitung zu wiederholen. Nur bei Einhal tung der beschriebenen Vorgehens-
weise ist sichergestellt, dass auch der Rest druck im Gehäuseinnern (Schaltstiftführung und
Kugelsitz) abgebaut ist.
2.
Zur Demontage die Armatur auf eine weiche Unterlage
(Gummimatte) stellen. Zur Entnahme der Kugel (050) ist diese
in geschlossene Stellung zu bringen, d.h. der Handhebel (300)
muss 90° zur Armaturenlängsachse stehen. Die Kugel lässt sich
jetzt leicht aus dem Gehäuse schieben.
3.
Handhebel (300) durch lösen der Skt.-Schraube (304)
entfernen.
4.
Sechskantmuttern (110) lösen und Stopfbuchsbrille (060) und
Stopfbuchseinsatz (065) entfernen. Falls erforderlich können
jetzt die Stiftschrauben (120) entfernt werden.
5.
Schaltstift (040) durch Herunterdrücken durch das
Gehäuse entfernen. Vorsicht ist geboten, damit die
Gehäuseauskleidung nicht beschädigt wird.
6.
Die Dachmanschetten (100) können leicht
entfernt werden.
Technisches Handbuch
AKH7 - atomac Kugelhahn für Glasleitungen
Register:
Seite:
Datum:
Revision:
304
300
110
170
060
065
100
120
025
027
050
028
7
4
02.1995
01.2019
150
310
025
027
028
010
040
