Bei allen Arbeiten an einer bereits installierten Armatur sind die be trieblichen
Sicherheitsbestimmungen, sowie die UVV zu beachten. Des weiteren ist die allgemeine Wartungs-
und Einbauanleitung für Fluorkunststoff-ausgekleidete atomac Armaturen zu berücksichtigen.
1.
Vor der Demontage ist die Armatur gemäß den vorgenannten Bestimmungen zu
entleeren. Flasche (280) entfernen. Insbesondere ist darauf zu achten, dass beim Spülen
der Rohrlei tungen die Armatur mehrmals geöffnet und geschlossen wird. Diese Zyklen
(Öffnen und Schließen) sind beim Entleeren der Leitung zu wiederholen. Nur bei Einhal-
tung der beschriebenen Vorgehens weise ist sichergestellt, dass auch der Rest druck im
Gehäuseinnern (Schaltstiftführung und Kugelsitz) abgebaut ist.
2.
Zur Demontage die Armatur auf eine weiche Unterlage (Gummimatte) stellen.
3.
Adapter (250) und Scheibe (260) mit den Skt-Schrauben (270) vom Flansch (020)
demontieren.
4.
Skt. Schraube (230) und Unterlegscheibe (240) demontieren
5.
Muttern (090) ent fernen und den Flansch (020) mit O-Ringen (290, 300) vom Gehäuse
trennen.
6.
Den ersten Kugelsitzring (030) aus dem Flansch (020) entfernen.
7.
Kugel in geschlossener Position bringen und mit
einer Aufwärtsbewegung durch das Gehäuse
herausdrücken. Zweiten Kugelsitzring (030) entfernen.
8.
Handhebel (070) demontieren.
9.
Erdungsdraht (170) aus dem Deckel nehmen.
10.
Anschlag (210) demontieren.
Senkschrauben (120) lösen und Deckel (060), Buchse
11.
(061), Tellerfedern (110) und Distanzring (062)
entfernen.
12.
Durch kräftiges Drücken Schalt stift (040) mit
dem Stützring (045) aus dem Gehäuse (010)
entfernen.
13.
Die Dachmanschetten (100) können leicht
entfernt werden.

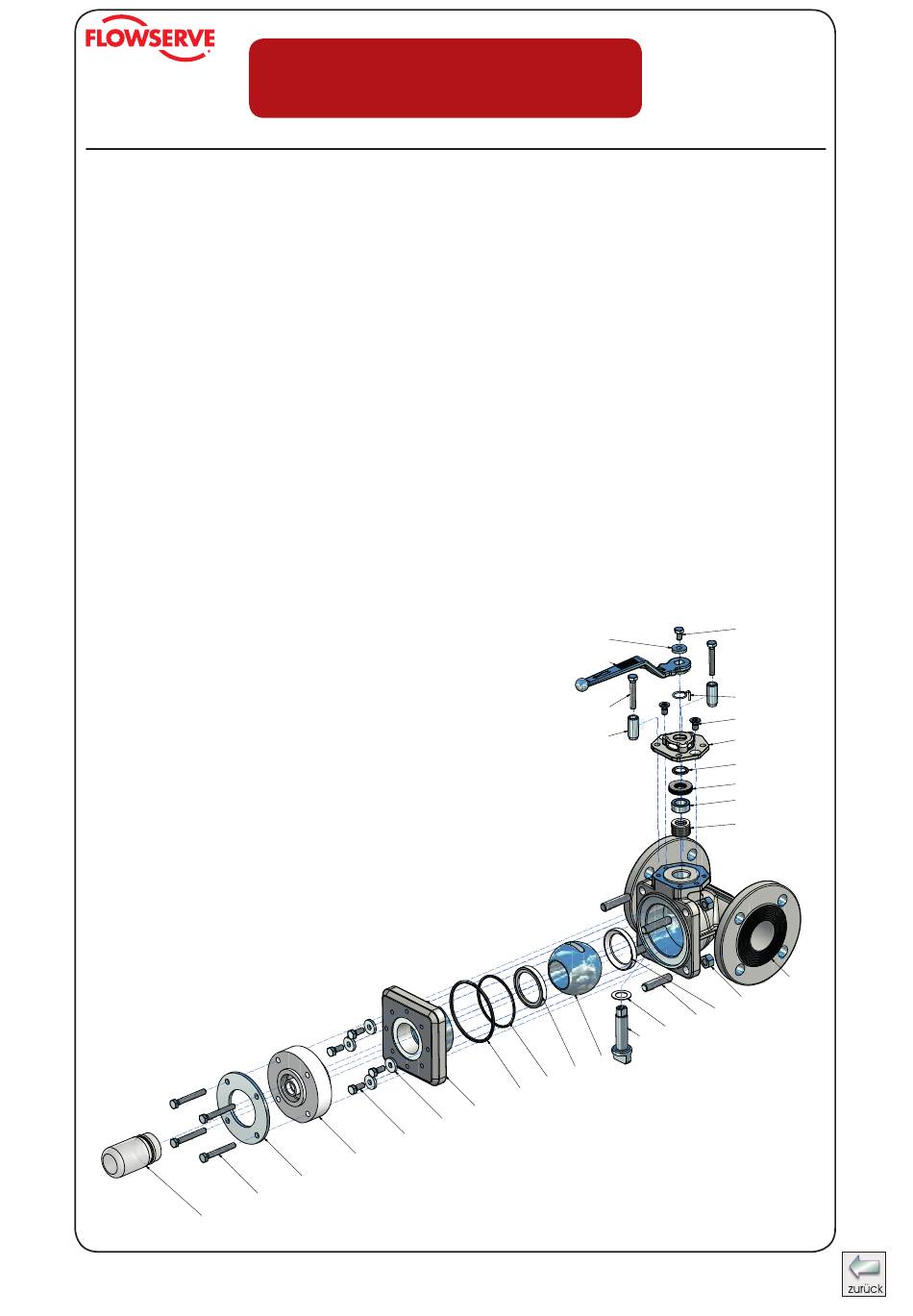

270
280
Technisches Handbuch
Demontageanleitung
AtoPro, metallisch
230
250
260
AtoPro - atomac Probeentnahmehahn
130
070
220
210
050
030
300
290
020
240
Register:
20
Seite:
5
Datum:
12.2009
Revision:
07.2018
140
170
120
060
061
110
062
100
010
090
030
080
045
040
