Beachten Sie die allgemeine Wartungs- und Einbauanlei tung.
1.

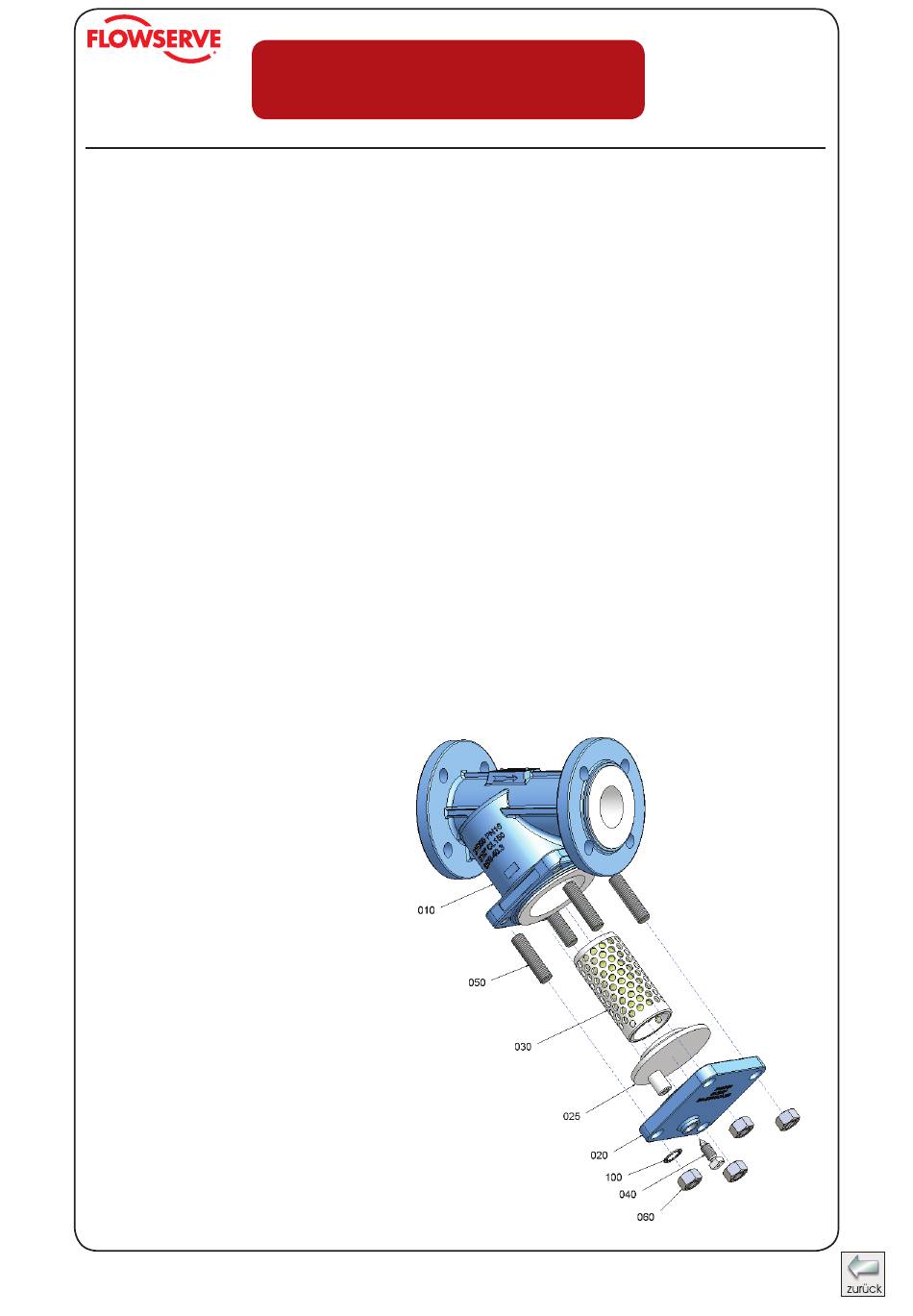

Stiftschrauben (050) in Gehäuse (010) eindrehen.
2.
Entleerungsstutzen (025) in den Flansch (020) positionieren. Filter (030) in den Entlee-
rungsstutzen (025) einsetzen, dabei auf die Einrastung achten.
3.
Einheit ins Gehäuse einschieben. Es ist darauf zu achten, dass sich die Entleerungsschrau-
be (040) unten befindet.
Sechskantmuttern (060) auf die Stiftschrauben (050) montieren und über Kreuz
4.
entsprechend den empfohlenen Anzugsdrehmomenten anziehen.
5.
Entleerungsschraube (040) eindrehen.
Bei allen Arbeiten an einer bereits installierten Armatur sind die be trieblichen
Sicherheitsbestimmungen, sowie die UVV zu beachten. Desweiteren ist die allgemeine Wartungs-
und Einbauanleitung für Fluorkunststoff-ausgekleidete atomac Armaturen zu berücksichtigen.
1.
Vor der Demontage ist
die Armatur gemäß den
vorgenannten Bestimmungen
zu entleeren. Nach Entfernen
der Flanschverbindung ist
die Armatur zur weiteren
Demontage auf eine weiche
Unterlage zu stellen.
2.
Zum Entleeren der Armatur
Entleerungsschraube (040)
entfernen.
3.
Zur Entnahme des Filters (030)
entfernt man zunächst die
Sechskantmuttern (060).
Dann kann man den Filter (030)
und den Entleerungsstutzen
(025) zusammen mit dem
Flansch (020) entnehmen.
Technisches Handbuch
Montageanleitung ASF
Demontageanleitung ASF
ASF - atomac Schmutzfänger
Register:
11
Seite:
8
Datum:
08.1991
Revision:
10.2017
