Beachten Sie die allgemeine Wartungs- und Einbauanlei tung.
1.
Schaltstift (040) und Stützring (045) von der Innenseite des Gehäuses einsetzen und zwar
so, dass die flachen Seiten parallel zur Längsachse der Armatur liegt.
2.
Dachmanschetten (100) und Distanzring (062) einbauen.
3.
Tellerfedern (110) in wechselschichtiger Anordnung auf Distanzring (062) auflegen.
Deckel (060) und Buchse (061) mit Senkschrauben (120) auf Armaturengehäuse montieren.
4.
5.
Erdungsdraht (170) auch bei vorgesehenen Hand- oder Drehantrieb einlegen.
6.
Handhebel (070) auf Schaltstift (040) montieren und mit der Unterlegscheibe (130) und der
Sechskantschraube (140) befestigen.
7.
Ersten Kugelsitzring (030) ins Gehäuse (010) einlegen.
Kugel (050) am Schaltstift einsetzen, indem sie durch eine Abwärtsbewegung in das
8.
Kugelhahngehäuse gedrückt wird.
9.
Handhebel (070) auf 90°-Stellung zur Längsachse der Armatur bringen.
Zweiten Kugelsitzring (030) auf Kugel (050) legen.
10.
11.
O-Ringe (290, 300) auf den Flansch (020) positionieren
12.
Stiftschraube (080) in den Flansch (020) einschrau-
ben.
13.
Flansch (020) auf das Gehäuse (010) montieren.
14.
Sechskantmuttern (090) einsetzen. Diese über Kreuz
entsprechend den empfohlenen Anzugsdrehmomenten
anziehen.
Unterlegscheibe (240) und Skt. Schraube (230) mon-
15.
tieren.
16.
Anschlag (210) mit Sechs kant schrau ben
(220) montieren.
17.
Adapter (250) und Scheibe (260) mit den Skt-Schrau-
ben (270) am Flansch (020) montieren.
18.
Flasche (280) im Adapter (250) eindrehen.
270
280
Technisches Handbuch
Montageanleitung
AtoPro, metallisch
230
250
260

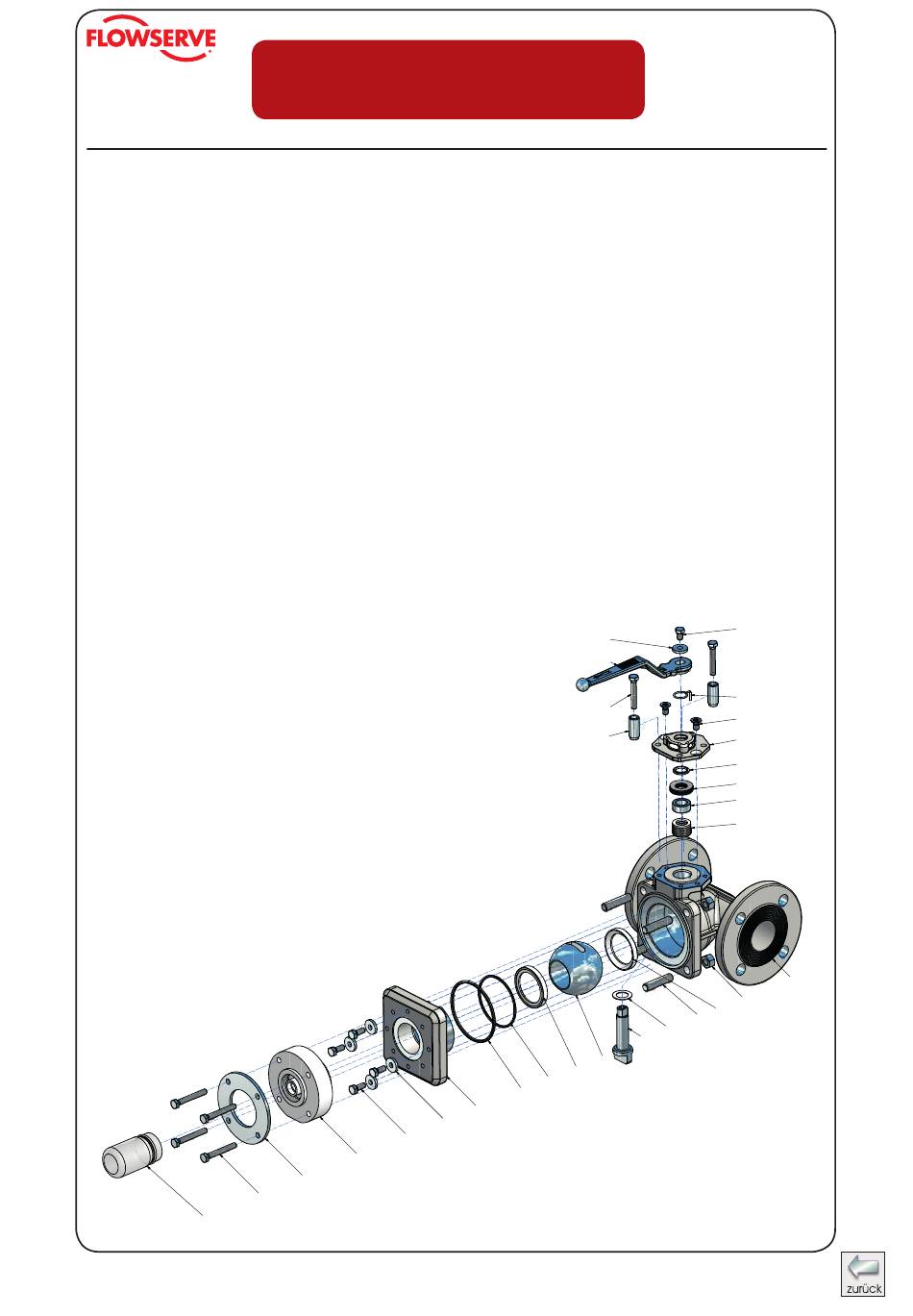

AtoPro - atomac Probeentnahmehahn
130
070
220
210
050
030
300
290
020
240
Register:
20
Seite:
4
Datum:
12.2009
Revision:
07.2018
140
170
120
060
061
110
062
100
010
090
030
080
045
040
