Beachten Sie die allgemeine Wartungs- und Einbauanlei tung.
1. Die Gehäusehälfte (010) auf eine weiche Unterlage (Gummimatte) stellen.
2. Kugel (030) in Gehäusehälfte (010) vorsichtig einlegen.
3. Bei Montage der Gehäusehälften (020) mit (010) ist darauf zu achten, dass die
Kugelführungsleisten genau gegenüber liegen.
4. Ein Zuganker (040), eine Muttern (050) mit den 2 Fächerscheiben (Erdungsmaßnahme) (100)
montieren.
5. Zuganker (040) und Muttern (050) montieren. Diese über Kreuz entsprechend den
empfohlenen Anzugsmomenten anziehen.
Bei allen Arbeiten an einer bereits installierten Armatur sind die be trieblichen Sicherheitsbestim-
mungen, sowie die UVV zu beachten. Des weiteren ist die allgemeine Wartungs- und Einbauanlei-
tung für Fluor -kunst stoff -aus gekleidete atomac Ar ma turen zu berücksichtigen.
1. Vor der Demontage ist die Ar ma tur gemäß den vorgenannten Be stim mun gen zu entleeren.
Nach Ent fernen der Flansch verbindung ist die Armatur zur weiteren Demontage auf eine
weiche Unterlage zu stellen.
2. Sechskantmuttern (050) entfernen.
3. Gehäusehälfte (020) abnehmen.
4. Kugel (030) entnehmen. Auf Beschädigung prüfen, bei Bedarf austauschen.
5. Kugelsitz auf Beschädigung prüfen, bei Bedarf Gehäusehälfte (010)
austauschen.

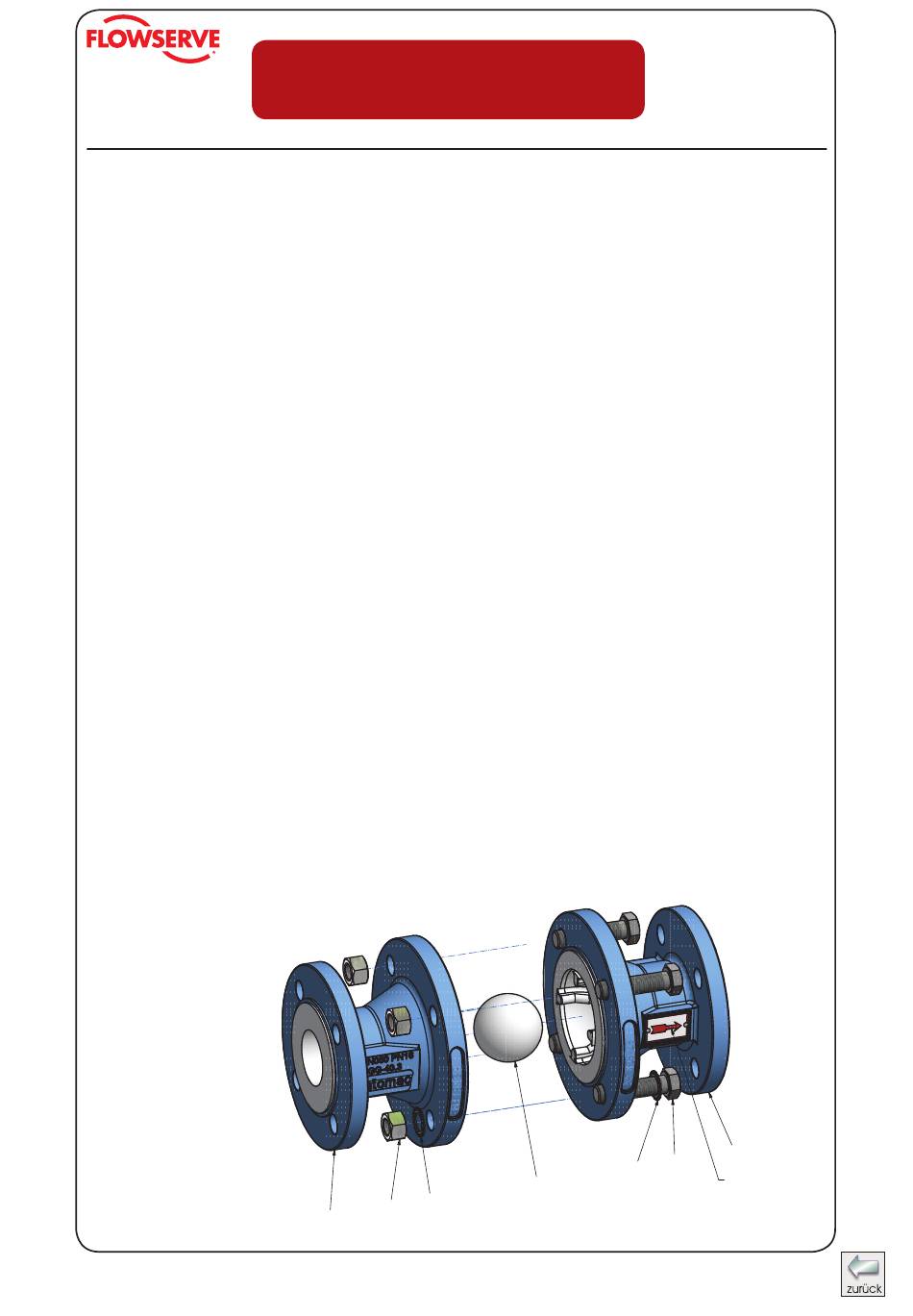

Technisches Handbuch
Montageanleitung ARV2
Demontageanleitung ARV2
100
050
010
ARV2 - atomac Kugelrückschlagventil
Register:
Seite:
Datum:
Revision:
040
100
030
8
8
08.1991
02.2017
020
Flussrichtung
