2.1) Электрические соединения
!
Соблюдайте все инструкции по выполнению электри-
ческих соединений. Если у вас возникнут сомнения, не
пытайтесь самостоятельно разобраться, обратитесь к
детальной технической информации, размещенной на сай-

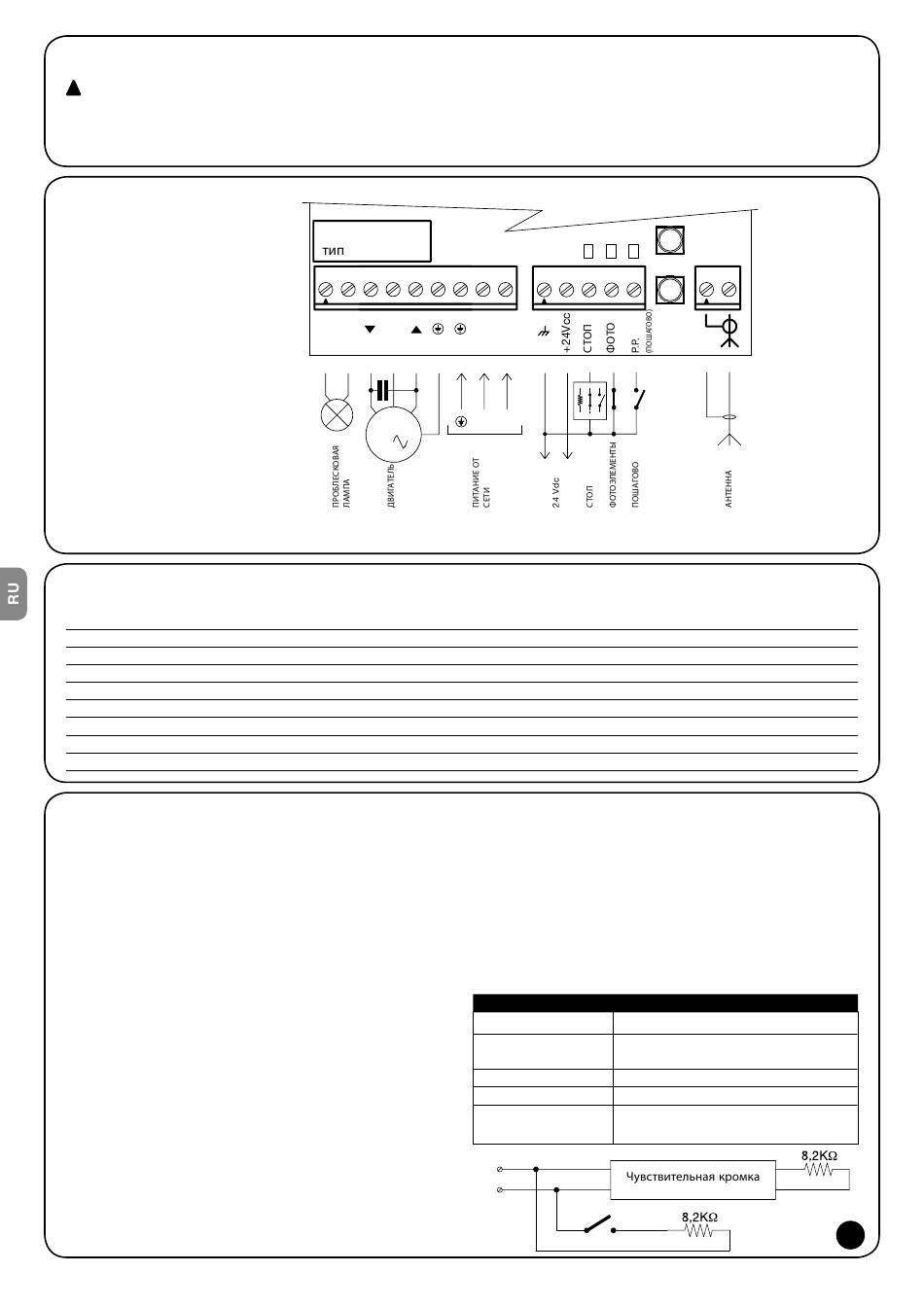

2.1.1) Электрическая схема
2.1.2) Описание соединений
Клеммы Функция
1-2 Flash
3-4-5-6 Двигатель
7-8-9 Питание
10-11 24Vdc
12 Стоп
13 Фото
14 Пошагово
15-16 Антенна
2.1.3) Комментарии по соединениям
На блоке управления имеются 2 клеммы (10-11) низковольтно-
го питания (24Vdc) для вспомогательных устройств, например,
фотоэлементов. 3 других клеммы (12-13-14) предназначены
для входов управления и/или безопасности; общей для них
является клемма на 0 В (10). Некоторые входы выполняют
функции, зависящие от запрограммированных настроек.
Вход СТОП
Данный вход предназначен для подключения предохранитель-
ных устройств, например, чувствительных кромок. Вход может
использоваться с нормально закрытыми контактами (NC), нор-
мально открытыми (NA) или контактами с постоянным сопротив-
лением (8.2KΩ); см.главу «Программируемые функции» для уста-
новки dip-выключателей 3-4 в положение с учетом типа входа.
Внимание: только вход с постоянным сопротивлением (dip-
выключатель N°3=ВКЛ.) гарантирует минимальный уровень для
устойчивости к неисправностям в соответствии со стандартами.
Обычно активация устройства, подключенного к входу Стоп,
вызывает остановку движения и короткий реверс; для отклю-
чения реверса при активации предохранительных устройств,
например, когда чувствительная кромка касается пола; можно
использовать контакт «S», скоммутированный последователь-
но с сопротивлением 8,2KΩ и параллельно с чувствительной
2
те www.niceforyou.com.
Неправильное подключение может привести к серьез-
ным повреждениям блока управления. Не подключать
несколько двигателей параллельно, если это специально
не предусмотрено типом двигателя; при необходимости
использовать специальные модули расширения.
F = 5A 250B
F
FLASH C L N
1 2 3 4 5 6 7 8
M L N
2
Описание
= проблесковая лампа 230В
= выход управления двигателя (закрыть, общий, открыть, заземление)
= линия питания (заземление, фаза, нейтраль)
= выход 24 Vdc (вспомогательные устройства) макс. 50мA
= вход для предохранительных устройств (Alt/Чувствительная кромка)
= вход для фотоэлементов
= вход цикличного управления (открыть-стоп-закрыть-стоп) или подключения TTBUS
= вход антенны радио приемника
кромкой (см.рисунок 2). Контакт «S» располагают так, чтобы он
активировался за 30-40мм до конца хода операции закрывания
перед срабатыванием чувствительной кромки.
Когда контакт «S» замкнут, а чувствительная кромка касается
пола, электропривод останавливает ворота в полностью закры-
том положении, короткий реверс при этом не выполняется.
Из этого положения допустимо только выполнение операции
открывания.
Статус входа «Стоп» отображается светодиодным индикато-
ром в соответствии с данными таблицы ниже.
Таблица «А2»
СИД «STOP»
ВКЛ.
ВЫКЛ.
50%ВКЛ.+50%ВЫКЛ. Отключение реверса
20%ВКЛ.+80%ВЫКЛ. Не активен с отключением реверса
10
12
T2
T1
9
10 11 12 13 14
- +
Статус входа СТОП
Активный (разрешение на
выполнение операции)
Неактивный (операция заблокирована)
(разрешается только открывание)
S
15 16
2
