Предупреждения:
Блок управления MINDY A02 разработан для управления асин-
хронным однофазным двигателем автоматических жалюзи,
опускных решеток, ворот, роллет или тентов. Любое другое
использование запрещено. Двигатели должны быть оборудованы

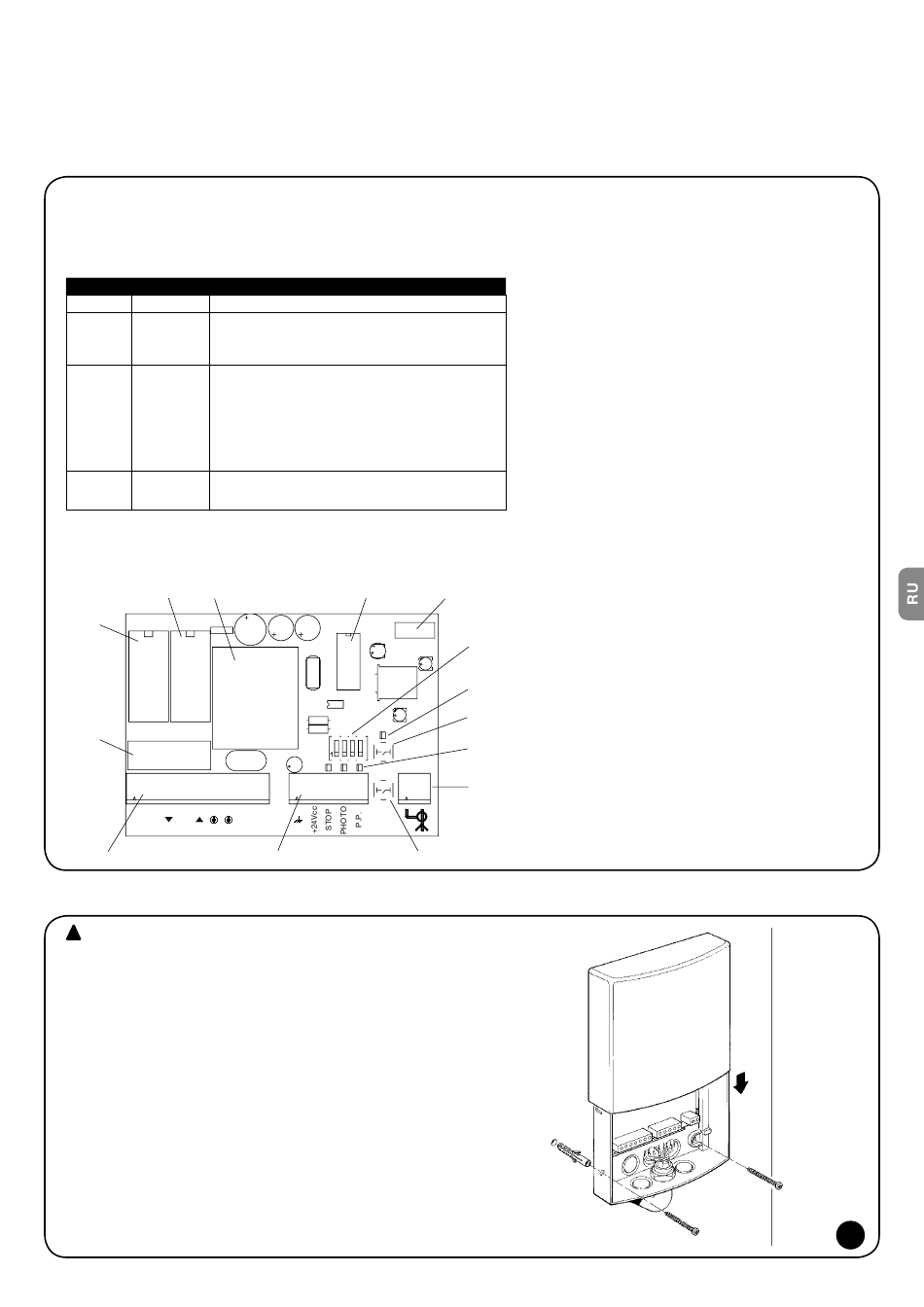

1) Описание изделия
Блок управления mindy A02 управляет однофазными асинхронными двигателями, оснащенными тремя соединениями типа
ОБЩИЙ, ОТКРЫТЬ, ЗАКРЫТЬ. Он предназначен для автоматизации автоматических жалюзи, опускных решеток, ворот, роллет
или тентов. В блок управления интегрирован радиоприемник, работающий на частоте 433.92 MГц, совместимый со следующими
типами передатчиков:
Таблица «A1»
Кодировка Линия TX Передатчики
FLO FLO FLO1, FLO2, FLO4
VERY VERY VE
NICE WAY WM080G, WM240C (код C)
FLOR FLOR FLO1R, FLO2R, FLO4R
VERY VERY VR
ERGO ERGO1, ERGO4, ERGO6
PLANO PLANO1, PLANO4, PLANO6, PLANOTIME
NICE WAY ВСЯ ЛИНИЯ; WM080G, WM240C (код А или В)
NICE ERA ВСЯ ЛИНИЯ: ONE, INTI
SMILO SMILO SM2, SM4
NICE WAY WM080G, WM240C (код D)
Блок управления оснащен входами, на которых могут активироваться команды типа «пошагово», «открыть», «закрыть» и сиг-
налы предохранительных устройств, таких как фотоэлементы или кнопки остановки. Блок управления может быть подключен
к системам TTBUS.
C D
B
A
FLASH C
P
2) Монтаж
!
Электрические подключения и установка систем авто-
матизации должны выполняться квалифицированным и
опытным персоналом в соответствии с действующим
законодательством и стандартами. Перед выполнением
любых подключений убедитесь, что питающая сеть отклю-
чена.
Чтобы продолжить установку, расположить корпус блока,
как показано на рисунке. 1. При выполнении отверстий для
монтажа корпуса блока и прокладки электрокабеля принять
все необходимые меры предосторожности для обеспечения
требуемого класса защиты IP. Кабель должен прокладываться
снизу.
E
T2
T1
L N
O
концевыми выключателями, ограничивающими движение. Напо-
минаем, что системы автоматизации должны выполняться ква-
лифицированным персоналом и в соответствии с действующими
законами и стандартами.
Так как типы кодов отличаются, первый записанный
в память передатчик определяет модели передат-
чиков, которые могут быть запомнены позже, см.
«кодировку» в таблице А1. Память приемника вмеща-
ет до 254 передатчиков.
Управление передатчиками ускоряется использова-
нием устройств программирования SMU, TTP или TTI.
После каждой команды на двигатель подается пита-
ние в течение запрограммированного на этапе мон-
тажа «Времени работы». Встроенные в двигатель
концевые выключатели останавливают движение
при достижении желаемого положения. Для исполь-
зования функции автоматического закрывания тре-
буется запрограммировать «Время паузы».
F
A Линейный предохранитель (5A)
B Реле «закрыть»
C Реле «открыть»
D Понижающий трансформатор
G
E Микропроцессор
F Разъем для устройства программирования SMU
H
G Dip-выключатель программирования
H Светодиодный индикатор «радио»
I
I Кнопка «радио»
L Входные светодиодные индикаторы «стоп»,
L
«фото» и «пошагово»
M Клемма антенны радио
M
N Кнопка «пошагово»
O Клеммы для низковольтных подключений
P Клеммы для подключений сети, двигателя и про-
блесковой лампы
N
1
1
