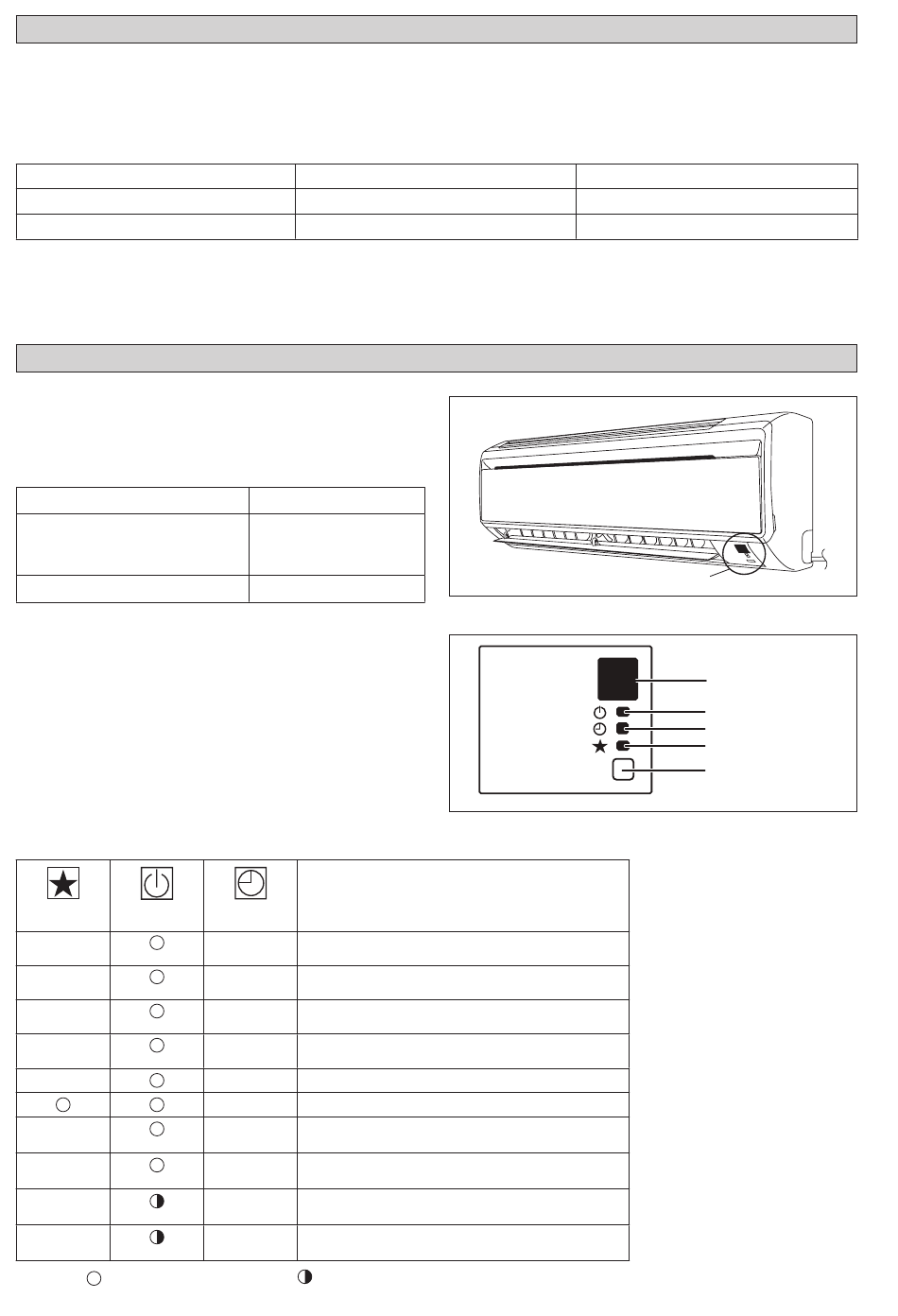

Zusätzliche Befüllung; Betriebsleuchtanzeige - Daikin FTXB50CV1B Installationsanleitung

Das Außenmontage-Gerät ist bereits werkseitig mit Kältemittel befüllt. Wenn die Rohrlänge ist weniger als 7,5m, dann
zusätzliche Gebühr nach dem Absaugen ist nicht erforderlich. Falls die Rohrleitung länger als 7,5m misst, muss zusätzliches
Kühlmittel gemäß den Angaben in der Tabelle aufgefüllt werden.
Zusätzliches Auffüllen von Kühlmittel [g] pro zusätzlicher 1m Länge wie in der Tabelle angegeben.
Innen
Außen
Zusätzliche Befüllung [g/m]
Beispiel:
FTXB50CV1B & RXB50CV1B mit 12m Rohrleitung, zusätzliche Rohrlänge ist 4,5m. Somit,
Zusätzliche Befüllung = 4,5[m] x 20[g/m]
= 90,0[g]
Infrarot-Signalempfänger
Wurde über die Fernbedienung ein Infrarot-Signal gesendet,
so antwortet der Signalempfänger des Gerätes für im Haus wie
unten angegeben und bestätigt den Signalempfang.
AN auf AUS
AUS auf AN
Hinunterpumpen/Kühlung
eingeschaltet
Andere
Kühleinheit/Wärmepumpe
Nachstehende Tabelle enhält die einzelnen LED-
Funktionsanzeigen für Normalbetrieb und die verschiedenen
Störungsmeldungen.
Die LED Anzeigelampen befinden sich an der Mitte der
Klimaanlage Maßeinheit.
Die Wärmepumpe kann auf automatischen Betrieb „auto"
geschaltet werden, so daß sie zwecks Aufrechterhaltung der
vom Benutzer voreingestellten Raumtemperatur entweder auf
Kühl- oder Heizbetrieb schaltet.
Leuchtdioden: Normalbetrieb und Störungssituationen des Kühlgeräts/Wärmepumpe
KÜHLEN SIE AB/HITZE
(GRÜN/ROT)
GRÜN
ROT
ROT
GRÜN
GRÜN
GRÜN
ROT
GRÜN
EIN
ZUSÄTZLICHE BEFÜLLUNG
FTXB50CV1B
RXB50CV1B
20

BETRIEBSLEUCHTANZEIGE

1 langer Piepston
2 kurze Piepstöne
1 kurze Piepstöne
Betrieb
Kühlmodus
Heiz-Modus
Automatik-Modus in Heizfunktion
Automatik-Modus in Kühlfunktion
Zeitschalter an
Schlafmodul an
Ventilatormodus eingeschaltet
Trocknungsmodus eingeschaltet
Enteisung
Gerätefehler
Blinkend
3-12
Infrarot-Empfanger
Leuchtdiode für Kühlbetrieb / Wärmepumpe
ON/OFF
FTXB60CV1B
RXB60CV1B
20
Infrarot-Empfanger
Kühlen/Hitze
Timer (Zeiteinstellung)
Sleep
(Schlummerfunktion)
EIN-/AUS-Schalter
