Unité Intérieure
Panneau avant
50mm ou plus des murs
(des deux côtés)
Unité Extérieure
L'unité extérieure doit être installée de manière à ce qu'il n'y
ait pas de reprise d'air chaud ou d'obstruction au débit régulier
d'air. Veuillez respecter l'écartement d'installation illustré sur
le diagramme. Choisir l'emplacement le plus frais possible, où
l'admission d'air ne soit pas plus élevée que la température de
l'air extérieure (se reporter à la plage de fonctionnement).
Dégagements minimum
Dimension
Distance Minimume, mm
Remarque : En cas d'obstacles de part et d'autre de l'unité
d'une hauteur supérieure à 2 mètres ou toute obstruction
d'air sur le dessus de l'unité, augmenter sensiblement les
dégagements minimum prévus.

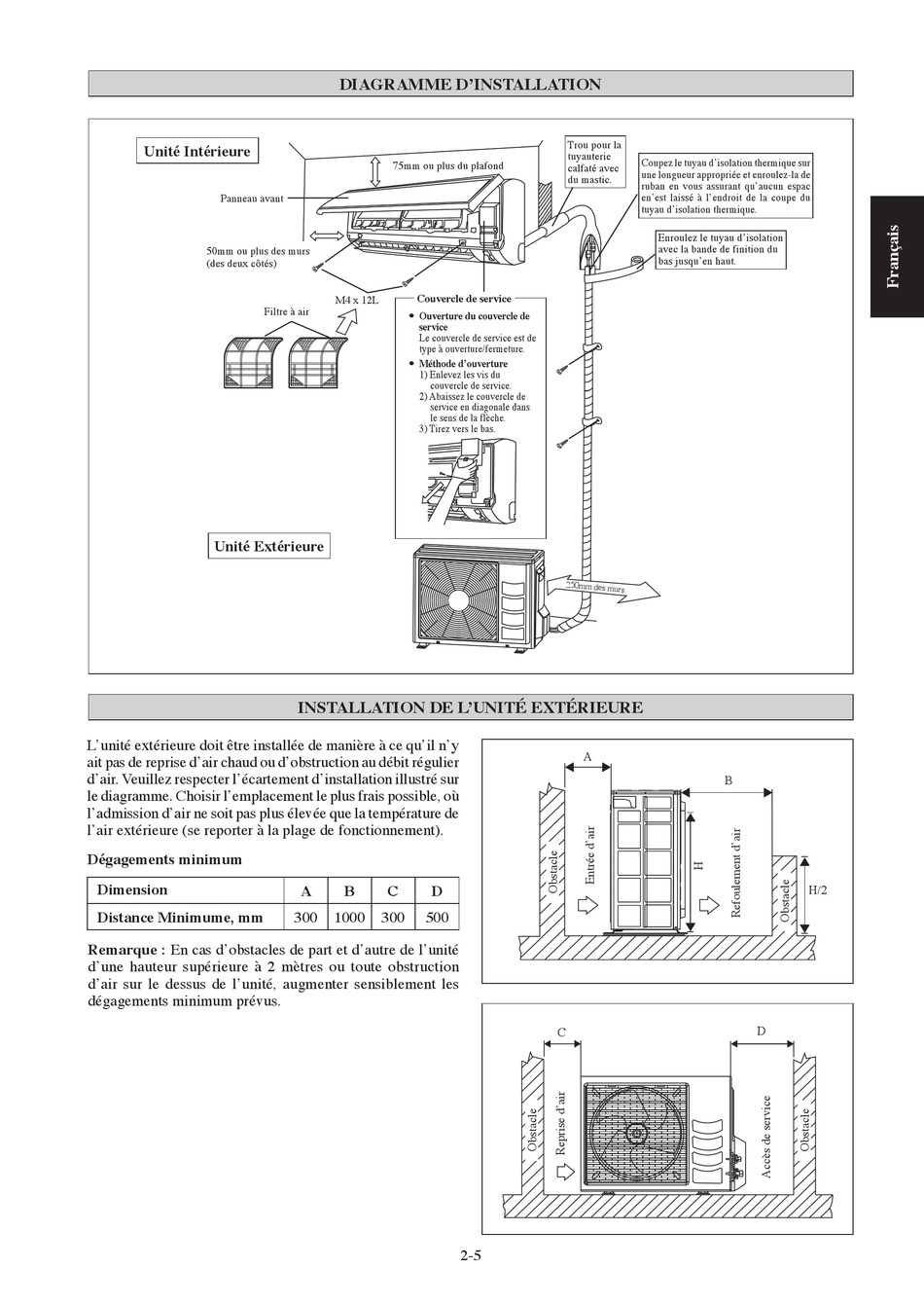

DIAGRAMME D'INSTALLATION

75mm ou plus du plafond
Couvercle de service
M4 x 12L
Filtre à air
ó
Ouverture du couvercle de
service
Le couvercle de service est de
type à ouverture/fermeture.
ó
Méthode d'ouverture
1) Enlevez les vis du
couvercle de service.
2) Abaissez le couvercle de
service en diagonale dans
le sens de la flèche.
3) Tirez vers le bas.
INSTALLATION DE L'UNITÉ EXTÉRIEURE
A B C D
300 1000 300 500
Trou pour la
tuyauterie
calfaté avec
du mastic.
A
C
2-5
Coupez le tuyau d'isolation thermique sur
une longueur appropriée et enroulez-la de
ruban en vous assurant qu'aucun espac
en'est laissé à l'endroit de la coupe du
tuyau d'isolation thermique.
Enroulez le tuyau d'isolation
avec la bande de finition du
bas jusqu'en haut.
B
H/2
D
