IMPORTANTE: * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e sceltiin modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono dal tipo diimpianto e dai
conduttori utilizzati.
** L'appropriato intervallo di tensione deve essere confrontato con i dati della targa dell'apparecchio.
Morsettiera Dell'
Cavo per
Unità Interna
interconnessione
1
2
SIG
N
COMP
!
Tutti i poli devono essere scollegati nella rete di
alimentazione, con una separazione di contatto
di almeno 3mm.
• Tutti i fili devono essere collegati saldamente.
• Assicurarsi che tutti i cavi elettrici non vengano a contatto con i tubi del refrigerante, il compressore o qualsiasi parte in movimento.
• Il cavo di collegamento tra l'unità interna e l'unità esterna deve essere fissato usando un aggancio apposito.
• Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F.
• Assicurarsi che non sia esercitata alcuna pressione esterna sui connettori terminali e sui cavi elettrici.
• Assicurarsi che tutti i coperchi siano fissati correttamente per evitare aperture.
• Usare un terminale rotondo piegato per collegare i cavi al blocco terminale di alimentazione. Collegare i cavi secondo le indicazioni
presenti sul blocco terminale. (Vedere i diagramma del cablaggio allegato all'unità).
• Usare il cacciavite corretto per stringere le viti del terminale. Cacciaviti non adatti possono danneggiare la testa della vite.
• Un serraggio eccessivo può danneggiare le viti terminali.
• Non collegare cavi elettrici di misura divesa allo stesso terminale.
• Mantenere la disposizione dei cavi in modo ordinato. Evitare che i cavi elettrici non ostruiscano altre parti e il coperchio della
centralina.
Collegare i cavi dello stesso
calibro su entrambi i lati.

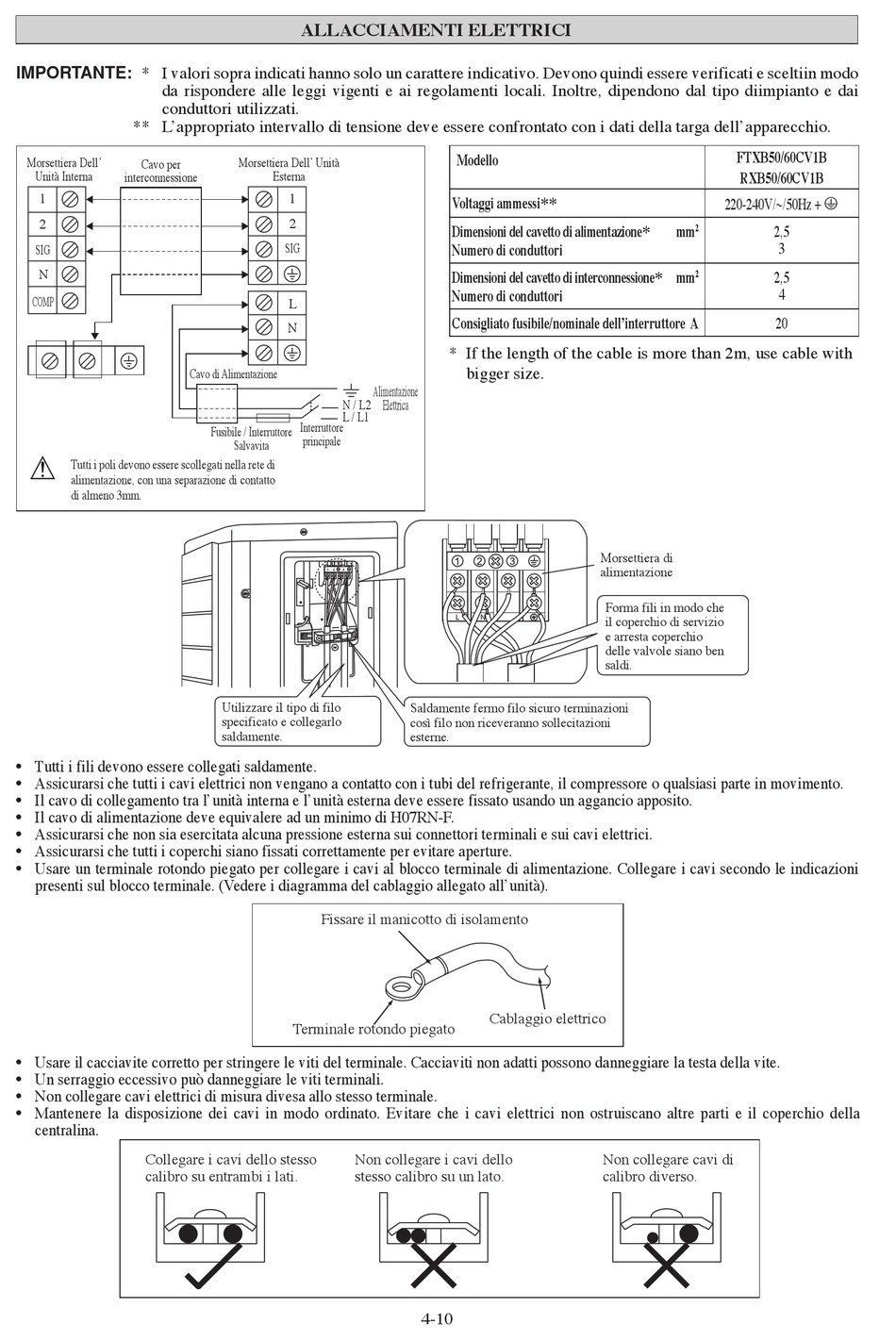

ALLACCIAMENTI ELETTRICI

Morsettiera Dell' Unità
Esterna
1
2
SIG
L
N
Cavo di Alimentazione
N / L2
L / L1
Interruttore
Fusibile / Interruttore
principale
Salvavita
Utilizzare il tipo di filo
specificato e collegarlo
saldamente.
Fissare il manicotto di isolamento
Terminale rotondo piegato
Non collegare i cavi dello
stesso calibro su un lato.
Modello
Voltaggi ammessi**
Dimensioni del cavetto di alimentazione*
Numero di conduttori
Dimensioni del cavetto di interconnessione* mm
Numero di conduttori
Consigliato fusibile/nominale dell'interruttore A
* If the length of the cable is more than 2m, use cable with
bigger size.
Alimentazione
Elettrica
Saldamente fermo filo sicuro terminazioni
così filo non riceveranno sollecitazioni
esterne.
Cablaggio elettrico
4-10
FTXB50/60CV1B
RXB50/60CV1B
220-240V/~/50Hz + !
2
mm
2
Morsettiera di
alimentazione
Forma fili in modo che
il coperchio di servizio
e arresta coperchio
delle valvole siano ben
saldi.
Non collegare cavi di
calibro diverso.
2,5
3
2,5
4
20
