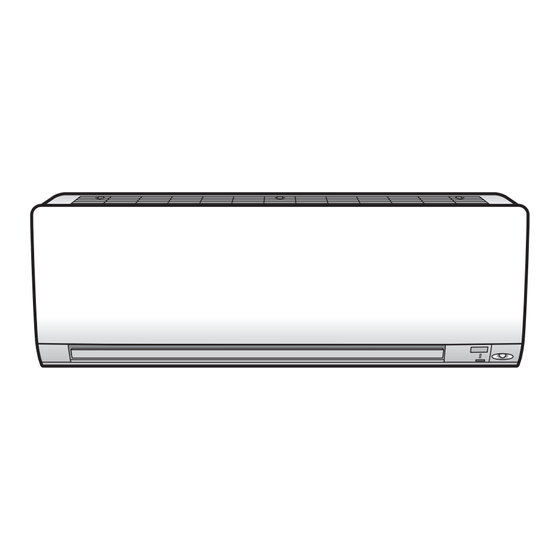

- Seite 1 DAIKIN ROOM AIR CONDITIONER INSTALLATIONSANLEITUNG R32 Split Series MODELLE FTXM35K3V1B FTXM42K3V1B FTXM50K3V1B...
- Seite 3 3P390250-3...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Handbuch Dieses Gerät ist mit R32 befüllt. sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. •... -
Seite 5: Auswählen Eines Anbringungsortes
VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Das Kältemittel darf nur von qualifiziertem Personal gehandhabt, eingefüllt, abgelassen und entsorgt werden. •... -
Seite 6: Vorbereitungen Vor Der Installation
Vorbereitungen vor der Installation Entfernen und Installieren der vorderen Blende • Verfahren zum Entfernen 1) Stecken Sie Ihre Finger in die Vertiefungen am Hauptgerät (jeweils eine an der linken bzw. rechten Seite) und öffnen Sie die vordere Blende bis zum Anschlag. 2) Öffnen Sie die vordere Blende weiter, während Sie sie nach rechts schieben und zu sich ziehen, um den Schaft der vorderen Blende an der linken Seite auszuklinken. -
Seite 7: Zeichnung Für Die Installation Des Innengeräts
Zeichnung für die Installation des Innengeräts ■ Anbringen des Innengeräts Montage- Klauen des unteren Rahmens in platte die Montageplatte einhaken. Wenn sich die Klauen nur schwer einhaken lassen, entfernen Sie Klaue Montageplatte das Frontgitter. ■ Entfernen des Innengeräts Unteren Teil des Frontgitters nach oben Unterer Rahmen drücken, um die Klauen zu lösen. -
Seite 8: Installation Des Innengeräts
Installation des Innengeräts Installieren der Montageplatte • Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann. 1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass die Blende waagrecht ist und markieren Sie die Bohrlöcher an der Wand. - Seite 9 Installation des Innengeräts • Entfernen Sie die Rohranschlussabdeckung wie unten gezeigt. 1) Schneiden Sie die Rohranschlussabdeckung mit Hilfe einer Kupfersäge innen vom Frontgitter ab. Setzen Sie das Sägeblatt auf der Nut an und sägen Sie die Rohranschlussabdeckung entlang der unebenen Innenfläche ab. 2) Feilen Sie die Schnittstelle nach dem Abtrennen der Rohranschlussabdeckung.
-
Seite 10: Rohranschluss Links, Links Hinten Oder Links Unten
Installation des Innengeräts 3-2. Rohranschluss links, links hinten oder links unten Austauschen des Ablaufstutzens und des Ablaufschlauchs • Austausch an der linken Seite Anbringungsort des Ablaufschlauchs 1) Entfernen Sie die Isolations-Befestigungs- * Der Ablaufschlauch befindet sich an der Geräterückseite. schraube an der rechten Seite und entfer- nen Sie dann den Ablaufschlauch. -
Seite 11: Elektroschaltplan
Installation des Innengeräts Elektroschaltplan Anschlussleiste Anschluss Anschluss Bauseitige Verkabelung Schwarz Orange Blau Braun Weiß Grün Gelb Hinweise Die Leistungsanforderungen finden Sie auf dem Typenschild. INDOOR Innen OUTDOOR Außen TRANSMISSION CIRCUIT Übertragungsschaltkreis INTELLIGENT EYE SENSOR Sensor des intelligenten Auges WIRELESS REMOTE CONTROLLER Funkfernbedienung SIGNAL RECEIVER Signalempfänger... - Seite 12 Installation des Innengeräts Kabel 1) Isolieren Sie die Kabelenden ab (15 mm). 2) Schließen Sie die farbigen Kabel an die richtigen Anschlussnummern an den Klemmenleisten am Innen- und Außengerät an und schrauben Sie die Drähte an den entsprechenden Klemmen fest. 3) Schließen Sie die Erdungsdrähte an den entsprechenden Klemmen an.
- Seite 13 Installation des Innengeräts • Verfahren zum Entfernen der Metallabdeckung des Elektrokastens 1) Entfernen Sie das Frontgitter. 2) Entfernen Sie den Elektroschaltkasten. (1 Schraube) 3) Heben Sie die 2 oberen Teile der Metallabdeckung des Elektrokastens an, ziehen Sie die Teile nach vorn und entfernen Sie die 3 Laschen.
-
Seite 14: Verlegen Der Kältemittelleitungen
Installation des Innengeräts Abflussrohr Der Ablaufschlauch muss nach unten geneigt sein. 1) Schließen Sie den Ablaufschlauch wie rechts beschrieben an. Keine Bögen zulässig. Schlauchende nicht in Wasser eintauchen. 2) Entfernen Sie die Luftfilter und gießen Sie etwas Wasser in die Ablaufwanne, um zu überprüfen, ob das Wasser einwandfrei abläuft. - Seite 15 Verlegen der Kältemittelleitungen Kältemittelleitungen VORSICHT • Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung zu vermeiden.) • Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R32 oder R410A geeignetes Kältemittelöl.) •...
-
Seite 16: Testbetrieb Mittels Fernbedienung
Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur. - Seite 17 3P387973-3D 2015.11...
