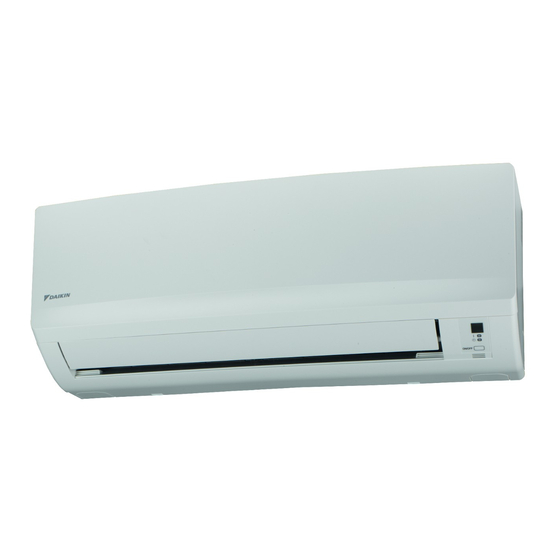

- Seite 1 DAIKIN ROOM AIR CONDITIONER BETRIEBSANLEITUNG MODELLE FTXB20C2V1B FTXB25C2V1B FTXB35C2V1B...
-
Seite 3: Inhaltsverzeichnis
INHALT VOR DEM BETRIEB SORGFÄLTIG LESEN Sicherheitshinweise ........2 Teilebezeichnung ..........4 Vorbereitungen vor dem Betrieb ..... 7 BETRIEB AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER ......... 9 Einstellung der Luftstromrichtung ....11 KOMFORT-LUFTSTROM-Betrieb ....13 HOCHLEISTUNGS-Betrieb ......14 ECONO-Betrieb .......... -
Seite 4: Sicherheitshinweise
Fehlerhaft ausgeführte Arbeiten führen zu elektrischen Schlägen, Brand usw. • Wenden Sie sich bei allen Fragen und Informationen bezüglich einer Reparatur oder Neuinstallation an Ihren Daikin-Händler. • Das in der Klimaanlage verwendete Kältemittel ist ein sicheres Kältemittel. Falls aus bestimmten Gründen Kältemittel in den Raum austritt, was im Normalfall ausgeschlossen... -
Seite 5: Umpositionierung Des Systems
• Stellen Sie niemals offene Flammen erzeugende Geräte unter der Inneneinheit oder an Orten ab, die dem Luftzug vom Klimagerät ausgesetzt sind. Dies kann zu einer unvollständigen Verbrennung oder zu einer Deformation der Einheit aufgrund der Wärmeentwicklung führen. • Achten Sie darauf, dass die Lufteinlass- und Auslassöffnungen nicht blockiert werden. Eine Beeinträchtigung des Luftstroms kann zu unzureichender Leistung oder Störungen führen. -
Seite 6: Teilebezeichnung
Teilebezeichnung Innengerät... -
Seite 7: Außengerät
Außengerät • Das Aussehen des Außengeräts variiert modellabhängig. Innengerät 1a. Luftfi lter 11. Signalempfänger: • Er empfängt die Signale von der 1b. Photokatalytischer Titan-Apatit- Fernbedienung. Luftreinigungsfi lter: • Wenn das Gerät ein Signal empfängt, • Diese Luftfi lter sind an der Innenseite ertönt ein Piepton. -
Seite 8: Fernbedienung
Teilebezeichnung Fernbedienung <ARC470A1> 1. Signalsender: 7. MODUS-Wahltaste: • Sendet Signale an das Innengerät. • Dient zur Auswahl der Betriebsart. (AUTO/ENTFEUCHTEN/KÜHLEN/ 2. Anzeige (LCD): HEIZEN/LÜFTER) (Seite 9) • Zeigt die aktuellen Einstellungen an. (In dieser Abbildung wird jeder Bereich 8. LÜFTER-Einstellungstaste: zur Erläuterung mit aktiven Anzeigen •... -
Seite 9: Vorbereitungen Vor Dem Betrieb
Vorbereitungen vor dem Betrieb Einlegen der Batterien 1. Entfernen Sie die rückseitige Abdeckung, indem Sie sie schieben und dann leicht anheben. 2. Legen Sie zwei Alkali-Trockenbatterien des Typs AAA.LR03 ein. 3. Bringen Sie die rückseitige Abdeckung korrekt positionieren! in ihre vorherige Position zurück. ... - Seite 10 Vorbereitungen vor dem Betrieb Gerät (Hauptschalter) einschalten • Nach dem Einschalten öffnen und schließt die Klappe des Innengeräts einmal, um die Referenzposition einzunehmen. HINWEIS Tipps zum Energiesparen • Achten Sie darauf, den Raum nicht zu stark zu kühlen bzw. zu heizen. Empfohlene Temperatureinstellung Die Auswahl einer moderaten Temperatureinstellung hilft, Energie zu sparen.
-
Seite 11: Auto · Entfeuchten · Kühlen · Heizen · Lüfter
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER Die Klimaanlage wird in der von Ihnen gewählten Betriebsart betrieben. Bei der nächsten Inbetriebnahme wird die Klimaanlage in derselben Betriebsart betrieben. So starten Sie den Betrieb 1. Drücken Sie und wählen Sie eine a Betriebsart aus. -
Seite 12: So Ändern Sie Die Luftstromrate
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER So ändern Sie die Luftstromrate 5. Drücken Sie Betriebsart AUTO, KÜHLEN, HEIZEN oder LÜFTER ENTFEUCHTEN-Betrieb Es stehen die folgenden 5 Luftstromstufen zur Die Luftstromrate ist nicht stufenlos einstellbar. Auswahl: " "... -
Seite 13: Einstellung Der Luftstromrichtung
Einstellung der Luftstromrichtung Sie können die Luftstromrichtung anpassen, um Ihren Komfort zu steigern. So starten Sie das automatische Schwenken Luftstromrichtung auf- und abwärts Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • Die Klappe (horizontaler Flügel) beginnt zu schwenken. ... -
Seite 14: Einstellen Der Lamellen (Vertikale Flügel)
Einstellung der Luftstromrichtung Einstellen der Lamellen (vertikale Flügel) Halten Sie den Knopf gedrückt und bewegen Sie die Lamellen. (Die Knöpfe befi nden sich an den linken und rechten Flügeln.) • Wenn das Gerät in der Ecke eines Raums installiert ist, müssen die Lamellen von der Wand weg gerichtet sein. -
Seite 15: Komfort-Luftstrom-Betrieb
KOMFORT-LUFTSTROM-Betrieb Der Luftstrom ist im KÜHLBETRIEB nach oben und im HEIZBETRIEB nach unten gerichtet, was einen angenehmen Luftstrom erzeugt, der nicht direkt auf Personen gerichtet ist. So starten Sie den Modus KOMFORT-Luftstrom 1. Drücken Sie • Die Klappenposition ändert sich, wodurch verhindert wird, dass die Luft direkt auf die Personen im Raum strömt. -
Seite 16: Hochleistungs-Betrieb
HOCHLEISTUNGS-Betrieb Der Modus HOCHLEISTUNG maximiert schnell den Kühl- bzw. Heizeffekt in jeder beliebigen Betriebsart. Sie erreichen die maximale Leistung. So starten Sie den HOCHLEISTUNGSBETRIEB 1. Drücken Sie • Der HOCHLEISTUNGSBETRIEB endet in 20 Minuten. Dann wird das System automatisch wieder mit den vorherigen Einstellungen betrieben, die vor dem HOCHLEISTUNGSBETRIEB aktiv waren. -
Seite 17: Econo-Betrieb
ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die einen effi zienten Betrieb durch Einschränkung des maximalen Stromverbrauchswerts ermöglicht. Diese Funktion ist nützlich, wenn gewährleistet werden soll, dass kein Schutzschalter auslöst, wenn das Produkt gemeinsam mit anderen Geräten betrieben wird. So starten Sie den ECONO-Betrieb 1. -
Seite 18: Aus-Timer-Betrieb
AUS-TIMER-Betrieb Die Timerfunktionen sind nützlich für die automatische Ein- bzw. Ausschaltung der Klimaanlage am Abend oder am Morgen. Sie können auch den AUS-TIMER und den EIN-TIMER in Kombination verwenden. So verwenden Sie den AUS-TIMER 1. Drücken Sie " " wird an der LCD-Anzeige angezeigt. Jedes Drücken von erhöht die Zeiteinstellung um 1 Stunde. -
Seite 19: Ein-Timer-Betrieb
EIN-TIMER-Betrieb So verwenden Sie den EIN-TIMER 1. Drücken Sie " " wird an der LCD-Anzeige angezeigt. Mit jeder Betätigung von wird die Zeiteinstellung um 1 Stunde vorgestellt. Es kann eine Zeit zwischen 1 und 12 Stunden eingestellt werden. • Es leuchtet die TIMER-Lampe auf. ... -
Seite 20: Pfl Ege Und Reinigung
Pfl ege und Reinigung Stoppen Sie vor dem Reinigen den Betrieb und VORSICHT stellen Sie den Leistungsschalter auf "Aus". Einheiten Innengerät und Fernbedienung 1. Wischen Sie diese Komponenten mit einem weichen Tuch ab. Frontblende Blendenlasche 1. Öffnen Sie die Frontblende. •... -
Seite 21: Luftfilter
Pfl ege und Reinigung Filter 1. Ziehen Sie die Luftfi lter heraus. • Öffnen Sie die Frontblende. • Drücken Sie die Lasche in der Mitte jedes Luftfi lters ein wenig nach oben und ziehen Sie sie dann nach unten. 2. Entfernen Sie den photokatalytischen Filterrahmen Photokatalytischer Titan-Apatit-... -
Seite 22: Photokatalytischer Titan-Apatit-Luftreinigungsfi Lter
Pfl ege und Reinigung 3-2 Photokatalytischer Titan-Apatit-Luftreinigungsfi lter Durch Waschen des photokatalytischen Titan-Apatit-Luftreinigungsfi lters alle 6 Monate mit Wasser kann dieser wieder aufgefrischt werden. Wir empfehlen, den Filter alle 3 Jahre auszutauschen. [Wartung] 3-2-1 Entfernen Sie Staub mit dem Staubsauger und weichen Sie den Filter bei schwerer Verschmutzung 10 bis 15 Minuten in warmem Wasser ein. -
Seite 23: Vor Einer Längeren Außerbetriebsetzung
Pfl ege und Reinigung Prüfen Überprüfen Sie, dass die Basis, der Ständer und die sonstigen Armaturen des Außengeräts nicht verwittert oder korrodiert sind. Überprüfen Sie, dass die Lufteinlässe und -auslässe des Innen- und Außengeräts nicht blockiert sind. Überprüfen Sie, dass das Kondensat während des KÜHL- bzw. HEIZBETRIEBS ohne zu stocken aus dem Ablaufschlauch abläuft. -
Seite 24: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung Die Maßnahmen zur Störungsbehebung und Abhilfe sind in die beiden folgenden Typen unterteilt. Ergreifen Sie je nach Symptom die entsprechende Maßnahme. Keine Störung • Die folgenden Fälle stellen keine Fehlfunktion dar. Sie können die Klimaanlage weiter verwenden. Prüfen •... - Seite 25 Fehlerdiagnose und -behebung Das Außengerät gibt Wasser Betrieb plötzlich gestoppt. oder Dampf ab. (BETRIEBS-LED blinkt.) • Sind die Luftfi lter sauber? Im HEIZBETRIEB Reinigen Sie die Luftfi lter. • Der Frost am Außengerät schmilzt zu • Sind die Luftein- und Auslässe der Innen- Wasser oder Dampf, wenn sich die und Außengeräte blockiert? Klimaanlage in der Betriebsart Entfrosten...
- Seite 26 Fehlerdiagnose und -behebung Die Kühl- bzw. Heizleistung ist Der Außengerätlüfter rotiert, mangelhaft. obwohl die Klimaanlage nicht in Betrieb ist. • Sind die Luftfi lter sauber? • Sind die Luftein- und Auslässe der Innen- Nachdem der Betrieb gestoppt wurde und Außengeräte blockiert? •...
-
Seite 27: Vorschriften Zur Entsorgung
Fehlerdiagnose und -behebung Rufen Sie sofort den Kundendienst an. WARNUNG Wenn eine Anomalität (wie etwa Brandgeruch) auftritt, stoppen Sie den Betrieb und schalten Sie den Leistungsschalter aus. Fortgesetzter Betrieb unter solchen Umständen kann zu Störungen, Stromschlägen oder Brand führen. Wenden Sie sich an den Händler, bei dem Sie Ihre Klimaanlage erworben haben. - Seite 28 Fehlerdiagnose und -behebung Fehlerdiagnose. Fehlerdiagnose per Fernbedienung Mit der Fernbedienung kann vom Innengerät ein entsprechender Fehlercode empfangen werden. 1. Wenn 5 Sekunden lang gedrückt wird, blinkt die Anzeige " " im Bereich der Temperaturanzeige. 2. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton ertönt.
- Seite 30 3P341266-3H 2015.10...
