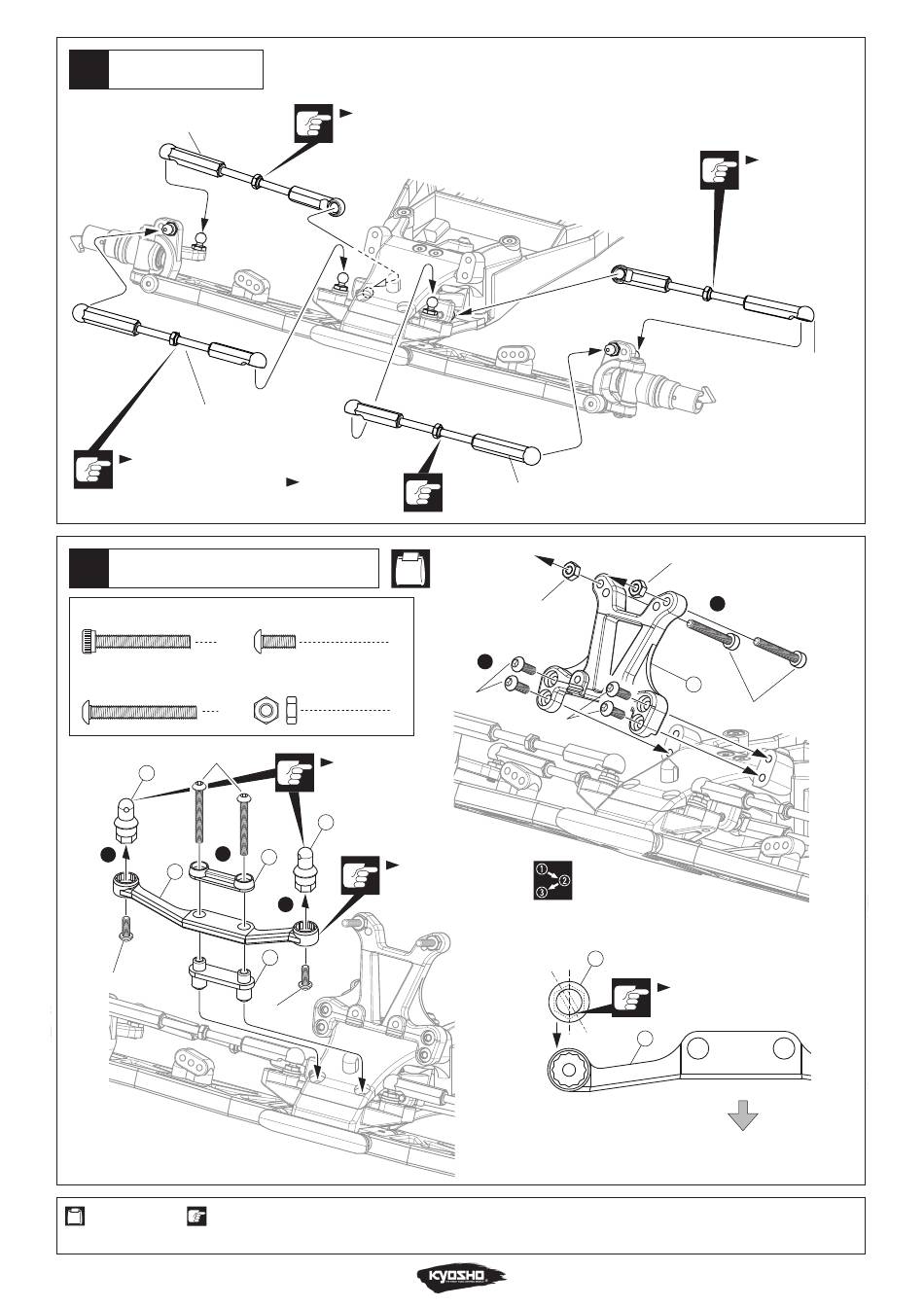

Kyosho Ultima RT5 Bauanleitung Seite 10

9
フロントサスペンション
Aufhängung vorn
ステアリングタイロッド （右側用）
Lenkstange (Rechts)
フロントアッパーロッド （右側用）
Anlenkung vorn oben (Rechts)
段のある方。
Richtung beachten.
10
フロントダンパーステー＆ボディマウント
Dämpferbrücke vorn & Karosseriehalterung
3 x 22mm
キャップビス
Inbusschraube
3 x 25mm
ボタンヘックスビス
LK-Inbusschraube
3x25mm
224
3
225
3x8mm
使用する袋詰。
Verwendete Tüten.
Seite 10
段のある方。
Richtung beachten.
段のある方。
Richtung beachten.
3 x 8mm
ボタンヘックスビス
LK-Inbusschraube
2
3mm
ナット
Mutter
2
穴の向きに注意。
Position der Löcher
beachten.
224
4
236
3
237
3x8mm
注意して組立てる所。
Unbedingt beachten!
フロントアッパーロッド （左側用）
Anlenkung vorn oben (Links)
No.1
3mm
6
2
3x8mm
2
3x8mm
向きに注意。
Richtung beachten.
段のある方。
Richtung beachten.
ステアリングタイロッド （左側用）
Lenkstange (Links)
3mm
1
234
3x22mm(Inbus)
224
穴の向きに注意。
Position der Löcher beachten.
225
前
Vorne
Best.-Nr. 30065
