Best.-Nr. 30984

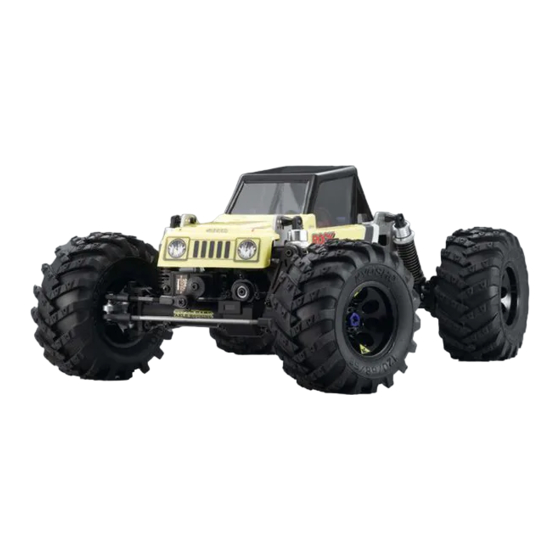

ROCK FORCE
Multifunktions-Crawler im Maßstab 1:10 für Elektromotoren
Mit dem Rock Force begibt sich KYOSHO in die neue Trendwelt der Crawler. Crawler
haben die Eigenschaft, dass sie extrem geländegängig sind und sich an nahezu jedes
Terrain im wahrsten Sinne des Wortes anpassen können. Dazu verfügen die Crawler
über Pendelachsen, die eine maximale Verschränkung zulassen.
Die Basis des Rock Force bildet eine torsionssteifes Aluminium-Frame-Chassis mit
Fahrwerksstreben aus gehärtetem Alurohr. In Verbindung mit vier hochwertigen
Öldruckstoßdämpfern, verfügen die Pendelachsen so über riesige Federwege
und maximale Verschränkungswerte. Die Kraftübertragung erfolgt über großzügig
dimensionierte Kardanwellen zu den Pendelachsen. Für den Antrieb des Rock Force
ist ein drehmomentstarker 540er Elektromotor erforderlich, z.B. ORI25028. Der Motor
sitzt mittig im Chassis und leitet seine Antriebskraft über ein effizientes Getriebe in den
Antriebsstrang.
Insgesamt erschließt sich mit dem Rock Force die gesamte Faszination der Crawler-
Welt. Folgen Sie dem Drang, ständig neue Strecken zu entdecken und unmögliche
Hindernisse zu überwinden. Mit dem Rock Force sind Sie perfekt gerüstet, um Hindernisse
zu überwinden, bei denen andere Crawler bereits hilflos auf dem Dach liegen!
Bauanleitung
Bitte bewahren Sie diese Dokumentation für Ersatz- oder Tuningteilbestellung auf.
Ein Qualitätsprodukt aus dem Hause
Wichtiger Hinweis!
Technische Daten
Länge:............................430 mm
Breite: ............................270 mm
Höhe: .............................140 mm
Radstand: ......................310 mm
Spur (v/h): ......................216 mm
Reifen Ø ..................120x59 mm
Gewicht:..........................2.600 g
Getriebeübersetzung ....143,33:1
Motor ...................540er E-Motor
Dieses Modell ist kein Spielzeug,
geeignet für Modellsportler
ab 14 Jahren!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kyosho ROCK FORCE
Inhaltszusammenfassung für Kyosho ROCK FORCE
- Seite 1 Ein Qualitätsprodukt aus dem Hause ROCK FORCE Multifunktions-Crawler im Maßstab 1:10 für Elektromotoren Mit dem Rock Force begibt sich KYOSHO in die neue Trendwelt der Crawler. Crawler Technische Daten haben die Eigenschaft, dass sie extrem geländegängig sind und sich an nahezu jedes Länge:......430 mm...
-
Seite 2: Inhaltsverzeichnis
1. Inhaltsverzeichnis 1. Inhaltsverzeichnis 2. Das notwendige Zubehör und die RC-Anlage 3. Das erforderliche Werkzeug 4. Das Bauen 5. Die Checkliste vor dem Start 6. Der Antrieb 7. Auf die Wartung kommt es an 8. Betriebsstörungen 9. Hinweise zur Bedienung 10. -
Seite 3: Das Notwendige Zubehör Und Die Rc-Anlage
2. Das notwendige Zubehör und die RC-Anlage • 3-Kanal Fernsteuersystem • 2 Digital-Servos ORI68000 Team Orion VDS-2015 • BEC-Drehzahlsteller für min. 20 Turns • Antriebsakku 7,2V Team Orion Rocket Pack ORI10308 • Elektromotor Team Orion ORI25116 Crawler 55x1 • Silikonöl für Stoßdämpfer •... -
Seite 4: Das Bauen
Bauen Sie eine linke und eine Maßstabgetreue BRG007F (Mit Tuningteilnummern) Teilebeutels. rechte Seite. Abbildung. Verwenden Sie Bohren Sie mit der Kyosho BRG007F Teil muss sich leicht Teil ist nicht im Bausatz Verwenden Sie Sekundenkleber. Reibahle ein dem angegebenen bewegen lassen. -
Seite 5: Aufbau Der Rc-Anlage
5x10mm Kunststoffmutter 5.8mm Kugelschraube 3x12mm SK Schraube SK Schraube Gewindeschraube 5.8mm 12mm 10mm Treibschrauben schneiden sich ihr Gewinde beim Eindrehen selbst. Beim richtig TF-5 STALLION Eindrehen der TP Schraube können die Schrauben durch übermäßige Kraft dauerhaft beschädigt werden.Es wird empfohlen, das Eindrehen der Schrauben falsch zu beenden, wenn das Teil befestigt ist oder ein deutlicher Widerstand zu spüren ist. -
Seite 6: Übersicht Kunststo Teile
Overtightened. The threads are stripped. Übersicht Kunststo teile (1) Seite 6 Best.-Nr. 30984... - Seite 7 Übersicht Kunststo teile (2) Best.-Nr. 30984 Seite 7...
- Seite 8 Der Gewindestift muss auf den abge achten Teil No.1 Di erential der Welle fassen 4x4mm 4 x 4mm Gewindestift Getriebewelle 4x4mm Für Vorn / Hinten No.1 Pendelachse 2 x 8mm LK Schraube 2x8mm Für Vorn / Hinten No.1 Pendelachse 5 x 4mm Gewindestift 76 6 x 12mm Kugellager 5x4mm Der Gewindestift muss auf den abge achten Teil...
- Seite 9 No.1 Vorderachse 3 x 14mm LK Treibschraube 76 6 x 12mm Kugellager Alle Teile sorgfältig Hinweis 3x14mm fetten! No.1 Hinterachse 3 x 14mm LK Treibschraube 76 6 x 12mm Kugellager 3x14mm Alle Teile sorgfältig Hinweis fetten! Verwendete Einbaurichtung Fett verwenden Teilebeutel beachten Best.-Nr.
- Seite 10 No.1 Vorderachse 3 x 10mm ZK Inbusschraube 3x10mm 3 x 14mm LK Treibschraube 3x14mm 3 x 20mm LK Treibschraube 3x10mm 3 x 30mm LK Treibschraube 44 6.8mm Kugelpfosten 3x20mm 3x30mm 3x30mm 3x20mm Beachten Sie die unterschiedlichen Schraubentypen und Längen No.1 Hinterachse 3 x 10mm ZK Inbusschraube 3x10mm...
-
Seite 11: Aufhängung
No.1, No.2 Markiert “R” Aufhängung 77 8 x 16mm Kugellager Markiert “L” 42 2.5 x 13.8mm Stift 61 6mm Felgenmutter Für Vorn / Hinten No.2 Vorderachse Lang 4x10mm 4 x 10mm ZK Inbusschraube 4x10mm 43 Lager Kurz 4x10mm 27 Kardanwelle (kurz) 26 Kardanwelle (lang) 4x10mm No.2... - Seite 12 Je nach verwendetem No.2 Servotyp Anlenkung Vorderachse 2.6 x 10mm LK Treibschraube Lenkservo 3x10mm 3 x 10mm ZK INbusschraube FUTABA SANWA, KO (S) 71 Servosaver Lager SANWA, KO (Normal) 2.6x10mm 46 6.8mm Kugelpfanne 47 4 x 40mm Gestänge ca. 30mm 35 4 x 125mm Gestänge ca.
- Seite 13 No.2 Anlenkung Hinterachse 46 6.8mm Kugelpfanne 4 x 12mm Gewindestift 3 x 14mm SK Scharube ca. 47.5mm 3 x 30mm SK Schraube 74 6.8mm Kugel mit Bund 4x12mm 3x14mm 3x14mm 3x30mm 3x30mm No.3 Gestänge 5 x 20mm Gewindestift 5x20mm 8 7.8mm Kugelpfanne approx.
- Seite 14 No.3 Gestänge 45 7.8mm Kugel mit Bund 31 Unteres Gestänge 29 Gestänge 30 Oberes Gestänge, hinten 28 Oberes Gestänge, vorn < Oberes Gestänge, hinten > < Oberes Gestänge, oben > < Gestänge > < Unteres Gestänge > 1 Nut 3 Nute Schraube ganz leicht lösen, nachdem Durch die breitere Ö...
- Seite 15 No.3 Anlenkung Vorderachse 3 x 10mm ZK Inbusschraube 3x10mm 3x10mm 3x10mm Vorderachse 3x10mm Einbaurichtung Oberes Gestänge, vorn (2 Nute). Gestänge (3 Nute). Unteres Gestänge beachten (Keine Nut). No.3 Anlenkung Hinterachse 3 x 10mm ZK Inbusschraube 3x14mm 3 x 14mm Gewindestift 45 7.8mm Kugel mit Bund Hinterachse 3x10mm...
- Seite 16 Der Gewindestift muss auf den No.1, No.4 Elektromotor abge achten Teil der Welle greifen 3 x 3mm Gewindestift 2.6 x 8mm LK Treibschraube ca. 16.5mm 540er Motor 2.6x8mm 3x3mm Ein Stück Papier zwischen die Zahnräder No.1, No.3, No.4 Elektromotor legen, um das Zahn ankenspiel zu justieren.
- Seite 17 No.3, No.4 3x8mm Chassis 3 x 8mm LK Treibschraube 3x8mm 3x8mm 3x8mm 3x8mm 3x8mm 3x8mm 3x8mm 3x8mm 3x8mm No.4 Kardanwellen Schnittzeichnung Silikonschlauch 106 34 3 x 50mm Sechskant in 7mm Stücke schneiden Verwendete Fett verwenden Vorgang x-mal Einbaurichtung Teilebeutel beachten wiederholen Best.-Nr.
- Seite 18 No.4 3x8mm Chassis 3 x 8mm ZK Inbusschraube 5 x 4mm Gewindestift 5x4mm 3 x 10mm ZK Inbusschraube 5x4mm 3x8mm 3x10mm Vorderachse Der Gewindestift muss auf den abge achten 3x8mm Teil der Welle greifen Dieser Bereich wird im Fahrbetrieb sehr heiß! 5x4mm 5x4mm 3x8mm...
-
Seite 19: Öldruckstoßdämpfer
No.5 Für Vorn Für Hinten Öldruckstoßdämpfer 2.6mm Mutter Silikonöl (Viskosität #150) ca. 0.7mm 54 Kolbenplatte 56 O-Ring 2.6mm 51 5.8mm Kugelpfanne 53 Ausgleichskappe Für Hinten Für Vorn Für Hinten Für Vorn Für Vorn Für Hinten Abfeilen Kolben nach unten Komplett mit Silikonöl Kolben langsam auf und ab bewegen, ziehen befüllen... -
Seite 20: Hintere Aufhängung
No.5 Vordere Aufhängung 3x8mm 3 x 8mm ZK Inbusschraube 40 5.8mm Kugelpfosten Für Vorn (kurz) Ggf. eine Zange zu Hilfe nehmen, um den Dämpfer auf die Kugel zu drücken No.5 Hintere Aufhängung 3 x 8mm ZK Inbusschraube 3x8mm 40 5.8mm Kugelpfosten Für Hinten (lang) Ggf. -
Seite 21: Federwegsbegrenzung, Vorn
Je nach Streckenbedingungen No.6 Federwegsbegrenzung, vorn variieren ca. 45mm (normal) Je nach Streckenbedingungen No.6 Federwegsbegrenzung, hinten variieren ca. 40mm (normal) Verwendete Überhang Teilebeutel abschneiden Best.-Nr. 30984 Seite 21... - Seite 22 Gemäß Anleitung des No.6 RC-Anlagen Herstellers RC-Anlage anschließen Antennenrohr Empfänger Doppelseitiges Klebeband Kabelbinder Servokabel mit Kabelbindern verlegen, wie dargestellt Elektronischer Drehzahlsteller Schalter Doppelseitiges Klebeband Doppelseitiges Klebeband Unbedingt Nicht im Lieferumfang beachten enthalten Seite 22 Best.-Nr. 30984...
- Seite 23 No.6 Antriebsakku Antriebsakku Reifen & Felgen Für Vorn / Hinten Für Vorn / Hinten Verwendete Einbaurichtung Links Rechts Vorgang x-mal Teilebeutel beachten wiederholen Sekundenkleber Nicht im Lieferumfang Überhang verwenden enthalten abschneiden Best.-Nr. 30984 Seite 23...
- Seite 24 Reifen & Felgen Mutter entfernen Die abgerundete Seite zeigt zur Felge Mit einem Seitenschneider das Reifenpro l beschneiden, wie dargestellt, um mehr Grip zu erzielen. Karosserie Einbaurichtung Links Rechts Eine linke und eine rechte Löcher mit dem gezeigten Markierten Bereich beachten Seite erstellen Durchmesser bohren...
-
Seite 25: Lackierung
Lackierung Fenster maskieren Karosserie von innen lackieren Die Innenseite der Karosserie mit Spüli reinigen Nach dem Lackieren, die Schutzfolie auf der Außenseite abziehen Die Karosserie von innen mit Lexan-Farbspray lackieren Dekorbogen Dekore nach eigenen Vorstellungen aufbringen Best.-Nr. 30984 Seite 25... - Seite 26 No.6 Karosserie 79 Karosserieklammer Montage einer anderen Karosserie Die Karosseriehalter können alternativ auch in den gezeigten löchern montiert werden. 3x8mm 3 x 8mm LK Treibschraube Originalteile verwenden Verwendete Nicht im Lieferumfang Teilebeutel enthalten Seite 26 Best.-Nr. 30984...
-
Seite 27: Die Montage Von Tuningteilen
Die Montage von Tuningteilen RFW-001 Entkoppelung der Hinterachse Für die Entkoppelung der Hinterachse muss eine 3-Kanal RC-Anlage verwendet werden. Control sticks or switches on your R/C system can be allocated the Rear Drive Disconnect function as follows: Die Funktion der Entkoppelung kann wahlweise auf einen Steuerknüppel (ohne Rückstellfeder) oder einen Dreistufenschalter gelegt werden. Dabei drei Modi angewählt werden: DRIVE (Achse wird angetrieben) / DISCONNECT (Achse dreht sich frei) / LOCK (Achse wird blockiert) Wird ein Zweistufenschalter verwendet, können die Modi DRIVE &... - Seite 28 ca. 10mm ca. 33mm 3x3mm 3x3mm ca. 45mm 2x12mm 5x4mm Servohörner anpassen, wie dargestellt Auf Leichtgängigkeit Teile sauber entgraten 5x4mm achten Originalteil aus dem Bau- In die Nut einschieben kasten verwenden Nicht im Lieferumfang Löcher mit dem gezeigten Darstellung in Originalgröße Markierten Bereich enthalten Durchmesser bohren...
- Seite 29 3x8mm 3x8mm 3x14mm DISCONNECT Achse dreht frei DRIVE Achse wird angetrieben LOCK Achse ist blockiert Originalteile aus dem Stellring so justieren dass die Achse sich frei drehen kann Baukasten verwendne Ggf. kurz rückwärts fahren, falls der Schieber in der LOCK Position hängen bleibt! Fett verwenden Nicht im Lieferumfang enthalten...
-
Seite 30: Allradlenkung
Allradlenkung Das Modell kann optional mit einer Allradlenkung ausgerüstet werden. Diese Option kann jedoch nicht gleichzeitig mit der Entkoppelung der Hinterachse genutzt werden. Wird die Allradlenkung mit einer 2-Kanal RC-Anlage genutzt, muss ein Servo-Reverse-Modul eingesetzt werden. Eine unabhängige Ansteuerung des zusätzlichen Lenkservos ist mit einer 2-Kanal RC-Anlage nicht möglich. Bei Einsatz einer 3-Kanal RC-Anlage kann das zusätzliche Lenkservo über einen separaten Kanal angesteuert werden. -
Seite 31: Die Checkliste Vor Dem Start
5. Die Checkliste vor dem Start 5.1 Das Fahrwerk Sind alle Schrauben festgezogen und an notwendigen Stellen mit Schrauben- sicherungslack gesichert? Sitzen die Reifen exakt auf den Felgen und sind sie gut verklebt? Sind die Radmuttern festgezogen? Sind die Stoßdämpfer dicht? Sind die Stoßdämpfer an beiden Achsen gleich lang? Sind die Stoßdämpfer so festgeschraubt, daß... -
Seite 32: Der Antrieb
6. Der Antrieb 6.1 Der Elektromotor Distanzscheiben Andruckfedern Gehäuse mit Permanentmagne- Kohlen Anker mit Wicklung Kollektor Befestigungsring Lagerschild Anschluß 6.2 Die Funktionsweise Der Kollektor erhält über die Kohlen Strom vom Akku. Der Strom, der durch die Wicklungen des Ankers fließt, erzeugt ein Magnetfeld. -
Seite 33: Der Betrieb Des Motors
6.3 Der Betrieb des Motors Einlaufen - Lassen Sie den Motor in den ersten 20-30 Minuten langsam einlaufen. Die Kohlen müssen sich erst anpassen. - Verwenden Sie für die Einlaufphase vorzugsweise einen Akku mit lediglich 3 Zellen, entsprechend ca. 3,6 V Betriebsspannung. - Lassen Sie den Motor nach der ersten Akkuladung ausreichend abkühlen. -
Seite 34: Das Ladegerät
Schnelladen bedeutet, daß der Akku mit einem mehrfachen des Normalladestroms geladen wird. Zum Beispiel: 170mA x 20 = 3,4 A Die nötige Ladezeit für einen schnellgeladenen Akku errechnet sich wie folgt: zum Beispiel: 1700 mAh x1,4 = 0,7 Std. = 42 Min. 3400 mA Der maximale Ladestrom sollte 5A nicht überschreiten. -
Seite 35: Auf Die Wartung Kommt Es An
7. Auf die Wartung kommt es an Säubern Sie das Modell nach jeder Fahrt. Entfernen Sie Staub aus den Gelenken, Achsen und anderen bewegten Teilen. Entfernen Sie jegliche Feuchtigkeit aus dem Modell. Achten Sie auf Schäden, die beim Betrieb des Modells möglicherweise entstanden sind. ... -
Seite 36: Betriebsstörungen
8. Betriebsstörungen mögliche Ursachen Beanstandung Abhilfe Laden Sie den Akku gemäß Motor läuft nicht Akku ist nicht geladen Kapitel 7 Entladen Sie den Akku gemäß Akku ist überladen Kapitel 7 Die Kontakte des Akkus sind kurz- Akku ist schon vor dem Fahrbetrieb sehr geschlossen heiß... -
Seite 37: Hinweise Zur Bedienung
9. Hinweise zur Bedienung Wenn Sie zum ersten Mal ein ferngelenktes Modell fahren wollen: Fahren Sie mit niedriger Geschwindigkeit an. Vermeiden Sie hastige Lenkbewegungen. Gewöhnen Sie sich an das Steuerverhalten Ihres Modells. Beobachten Sie das Modell, wie es sich bei Normalfahrt und in Kurven verhält. Heckangetriebene Modelle neigen zum Übersteuern. -
Seite 38: Zu Ihrer Sicherheit
10. Zu Ihrer Sicherheit KYOSHO Deutschland GmbH Allgemeine Gebrauchsanweisungen für Modelle mit Verbrennerantrieb Dieses Modell ist kein Spielzeug, geeignet für Modellsportler ab 14 Jahren. Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel „Hinweise zur Bedienung“... - Seite 39 Viele der unten angeführten Sicherheitsratschläge werden Ihnen bekannt vorkommen oder sind eine Selbstverständlichkeit für Sie. Wir möchten Sie dennoch ausdrücklich darauf hinweisen, daß Modelle keine Spielzeuge sind und bei leichtsinnigem Handeln erheblichen Schaden anrichten können. Sie können sich und Ihre Mitbürger dadurch in erhebliche Gefahr bringen! Achten Sie auf absolute Kompatibilität aller miteinander eingesetz- ten Komponenten.
-
Seite 40: Ersatzteile
Axle Housing (A / B / ROCK FORCE 2.2) 5 6 7 x 2 クロスメンバー＆7.8mmボールエンドセット（ロックフォース2.2） ニカドストラップ 103 x 6 RF002 1704 Cross Member & 7.8mm Ball End Set (ROCK FORCE 2.2) 8 x 8 Ni-Cd Strap アッパーリンクマウント カラーアンテナ （黒キャップ） 109 x 4 1708... -
Seite 41: Ersatzteile Für Teil Rfw-001
153 155 156 158 . 1pcs （ロックフォース2.2） Instead of Rear Drive Disconnect Set ハードピニオン （19T-48P） ハードアルマイト アルミ製 W0119Z (ROCK FORCE 2.2) Hard Pinion (19T-48P) Hard anodized Aluminum 1set 73 の代わりに使用。 1個入 . 1pcs Instead of 2x12mm キャップビス 2x12mm Cap Screw ハードピニオン... - Seite 42 39081 TeamKYOSHO Original Decal 12pcs Original sticker 3pcs Fluorescent Strap (FP)(L) 蛍光ストラップ （L） イエロー KYOSHO ワークスデカール 12 個入 オリジナルステッカー 2 枚入 1702KY 39778 KYOSHO Works Decal Fluorescent Strap (FY)(L) 12pcs Original sticker 2pcs ニカドストラップ （蛍光ピンク） セッティングウエイト 6 個入 バランス取り用ウェイト 1704KP...
-
Seite 43: Boxen Und Taschen
パーツボックス （L） Team KYOSHO プロポバッグ サイズ / 410x264x43mm 送信機用バッグ 80463 1890 87822 2940 Parts Box (L) Team KYOSHO Transmitter Bag Size / 410x264x43mm Bag for transmitter パーツボックス （M） サイズ / 232x122x32mm 80464 Parts Box (M) Size / 232x122x32mm Elektronik ★ FOR JAPANESE MARKET ONLY. -
Seite 44: Explosionszeichnung
11. Explosionszeichnung 96441B 92831 1296 97013 W0154 66 67 68 97013 1296 1704 97013 RF002 97013 RF012 97002 W0154 RF012 RF003 RF012 RF002 96183BL RF015 RF012 RF002 RF002 RF009 1700BK IF56 IF56 UM318Z RF002 BRG022 BRG022 RF007 RF008 RF003 BL32 GG021 RF002 BRG006... - Seite 45 1708 97002 RF002 96441B RF008 RF015 GG021 RF002 BRG006 RF001 BRG006 1700BK RF001 RF001 RF002 BRG006 RF006 RF006 UM314 RF001 RF002 RF006 1296 RF003 W0154 96183BL RF012 1296 RF003 BRG006 IF56 BRG022 W0154 RF012 GG021 RF012 RF002 RF012 RF008 97011-14 BL32 96441B MA056...
-
Seite 46: Garantieerklärung
1) Wir übernehmen die Garantie, dass bei den Modellen und Bauteilen der KYOSHO Deutschland GmbH während der Garantiefrist (§ 4) keine Fabrikations-oder Materialmängel zu Tage treten. 2) Diese Garantie gilt nur gegenüber Kunden, die ein Modell oder Bauteil der KYOSHO Deutschland GmbH bei einem autorisierten KYOSHO-Fachhändler in der Bundesrepublik Deutschland gekauft haben. Die Garantie ist nicht übertragbar. -
Seite 47: Für Ihre Notizen
Für Ihre Notizen Best.-Nr. 30984 Seite 47... - Seite 48 Copyright by KYOSHO Deutschland GmbH • DE-24568 Kaltenkirchen Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck, auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung. KYOSHO Deutschland • Nikolaus- Otto-Str. 4 • D-24568 Kaltenkirchen Info-Hotline: 04191-932 678 (Mo.-Do.: 14.00-17.30 Uhr) • e-mail: hotline@kyosho.de http://www.kyosho.de...
