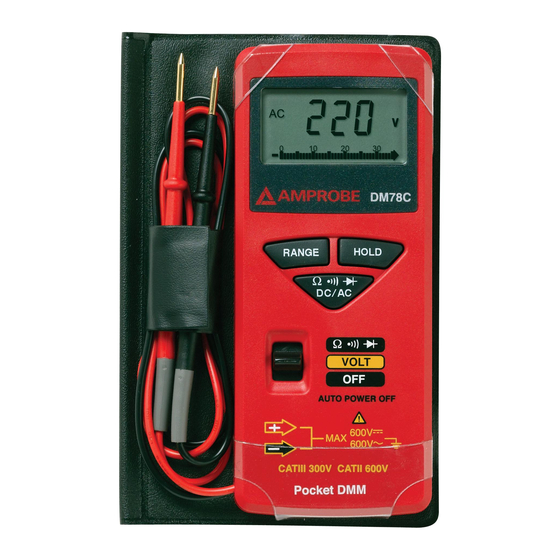

- Seite 16 DM78C Digitales handmultimeter Messgerät im Taschenformat mit Schutzklappdeckel DM78C_Rev00 (german) © 2008 Amprobe Test Tools. Alle Rechte vorbehalten.
-
Seite 17: Beschränkte Gewährleistung Und Haftungsbeschränkung
Distributoren ist im Abschnitt „where to Buy“ (Verkaufsstellen) auf der website www. amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada geräte an ein Amprobe Test Tools Service-Center (Adresse siehe weiter unten) zur Reparatur oder zum Umtausch eingesendet werden. - Seite 18 ➍ ➌ ➋ ➎ ➏ ➊ ➊ Auswahlschalter ➋ Manuelle Bereichswahl ➌ Balkendiagramm mit 34 Segmenten ➍ lCD-Anzeige mit 3¾-Stellen ➎ Datenhaltemodus ➏ Funktionsauswahl...
- Seite 19 Digitales Handmultimeter DM78C warn- und Vorsichtshinweise .........20 Auspacken und Überprüfen ......2 Bedienung ...............2 wechselspannungsmessung ......22 gleichspannungsmessung ........23 widerstandsmessung ........23 Diodenprüfung ..........24 Kontinuitätsprüfung .........24 wartung ..............24 Fehlerbehebung ..........25 Reinigung und Aufbewahrung ......25 Ersetzen der Batterie .........26 Technische Daten ............26...
- Seite 20 SyMBoLE � Batterie � Vorsicht! Siehe Erklärung in diesem handbuch � Vorsicht! Stromschlaggefahr � Erde, Masse � Schutzisolierung oder verstärkte isolierung � DC – gleichstrom � AC – wechselstrom � Akustischer Alarm Underwriters laboratories inc. [hinweis: Kanada und USA] � Übereinstimmung mit EU- Vorschriften Dieses Produkt nicht im...
-
Seite 21: Warn- Und Vorsichtshinweise
WARN- UND VoRSICHtSHINWEISE • Dieses Messgerät ist En600--zertifiziert für installationskategorie ii (600 V) und iii (300 V). Anwendung ist empfohlen für lokale Stromverteilung, haushaltsgeräte, tragbare geräte usw., bei denen nur kleinere Spannungsspitzen auftreten können; Anwendung für primäre Stromverteilung, hochspannungsleitungen und Kabelsysteme wird nicht empfohlen. -
Seite 22: Auspacken Und Überprüfen
Auspacken und Überprüfen Der Verpackungskarton sollte Folgendes enthalten: • Digitales handmultimeter DM78C • Schutzbehälter • Bedienungsanleitung • 2 l54F- oder lR-44-Batterien - installiert wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. -
Seite 23: Wechselspannungsmessung
der Anzeige gehalten. Um die Funktion zu beenden und wieder die aktuellen Messwerte anzuzeigen, die Taste „h“ erneut drücken. Drehschalter: wenn der Auswahlschalter in der Stellung Ω �� ist, die Taste „Function Select“ (Funktionsauswahl) drücken, um die widerstandsprüfung (Ω) Kontinutitätsprüfung (Ω... -
Seite 24: Gleichspannungsmessung
gleichspannungsmessung � Warnung Aus Sicherheitsgründen nicht versuchen, Spannungen über 600 V DC zu messen. Den Funktionsschalter auf VolT einstellen. wenn „AC“ in der Anzeige erscheint, die Funktionstaste drücken, um „DC“ auszuwählen. Die schwarze Messeleitung an der negativen Seite des zu messenden Stromkreises anschließen, die rote Messleitung an der positiven Seite anschließen. -
Seite 25: Diodenprüfung
Diodenprüfung Die Diode muss vom Schaltkreis getrennt sein. Die erforderliche Vorwärtsspannung muss < V betragen. Den Drehschalter auf Ω �� einstellen. Die Funktionstaste drücken, bis � in der Anzeige erscheint. Die rote Messleitung an der Anode und die schwarze Messleitung an der Kathode der Diode anschließen. -
Seite 26: Fehlerbehebung
Messgerät nicht mit offenem gehäuse be- treiben. Fehlerbehebung Falls das Messgerät nicht betrieben werden kann, Batterien, Messleitungen usw. prüfen und ggf. ersetzen. Die verwendeten Verfahren gemäß Beschreibung in diesem handbuch genau prüfen. Die Spannungs- und widerstandsmessstromkreise sind durch Schmelzsicherungen und einen parallelen hochwiderstandspfad geschützt. -
Seite 27: Ersetzen Der Batterie
Ersetzen der Batterie � Warnung Vor dem Wechseln der Batterien, die Messleitungen von stromführenden Schaltkreisen trennen. Das gerät wird von zwei Knopfbatterien (l54F bzw. iEC lR-44) gespeist. wenn die Batterien ausgetauscht werden müssen, erscheint das Symbol „�“ in der Anzeige. Den Funktionsschalter auf oFF (Aus) schalten. - Seite 28 Umgebung: Verwendung in gebäuden, max. 2000 m Seehöhe temperatur/Luftfeuchtigkeit: Betrieb: 0 ºC bis 40 ºC, <70 % Rh nicht kondensierend Lagerung: -20 ºC bis 60 ºC, <80 % Rh nicht kondensierend Batterietyp: Zwei ,5 V (l54F oder lR-44) Batterielebensdauer: 70 Stunden Dauerbetrieb kontinuitätsprüfung: Akustisches Signal Automatische Abschaltung: nach 0 Minuten inaktivität...
-
Seite 29: Elektrische Spezifikationen
den Messschaltkreis stören. Messinstrumente reagieren auch auf unerwünschte impulse/ Signale, die unter Umständen im Messschaltkreis vorkommen. Die Benutzer müssen die nötige Sorgfalt walten lassen und geeignete Vorkehrungen treffen, um irreführende Messergebnisse bei Vorhandensein elektrischer Störeinflüsse zu vermeiden. ELEktRISCHE SPEZIFIkAtIoNEN (23 ºC ±5 ºC, max. 80 % RH) Maximaler Eingang, alle Funktionen/Bereiche: 600 V gleichspannung oder wechselspannung Effektivwert. -
Seite 30: Diodenprüfung
WIDERStAND Bereiche: 340 Ω; 3,4; 34, 340 kΩ; 3,4; 34 MΩ Auflösung: 00 mΩ im 340 Ω Bereich genauigkeit: 340 Ω, 3,4; 34, 340 kΩ Bereiche: ±2,0 % Anzeige + 4 Digits; 3,4 MΩ Bereich: ±3,0 % Anzeige + 4 Digits; 34 MΩ...
