- Seite 1 2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 1...
- Seite 2 2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 2...
- Seite 17 2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 1 DM9C Multimeter Inhalt Einleitung ..................2 Lieferumfang ..................3 Transport und Lagerung................3 Sicherheitsmaßnahmen ................3 Bestimmungsgemäße Verwendung ............4 Bedienelemente ..................4 Durchführen von Messungen..............5 Spannungsmessung ..............5 Gleichspannungsmessung DC ..........5 Wechselspannungsmessung AC..........5 Widerstandmessung..............6 Durchgangsprüfung ..............6 Dioden-Test ................7 Strommessung ................7 Strommessung 400 mA ............8...
-
Seite 18: Auf Dem Gerät Und In Der Bedienungsanleitung Vermerkte Hinweise
Verletzungen des Anwenders bzw. Beschädigungen des Gerätes eintreten. Einleitung / Lieferumfang Die Amprobe Multimeter DM9C ist ein universell einsetzbares Messinstrument. Das Messgerät wird nach den neuesten Normen gebaut und gewährleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen und industriellen Bereich eine wertvolle Hilfe. -
Seite 19: Transport Und Lagerung
Gerät bei extremen Temperaturen transportiert worden sein, benötigt es vor dem Einschalten eine Aklimatisierung von mindestens 2 Stunden. Sicherheitsmaßnahmen • Das Amprobe Multimeter DM9C wurde gemäß den Sicherheitsbestimmungen IEC 61010, EN 61010 für elektronische Messgeräte gebaut, geprüft und hat das Werk in sicherheitstechnisch einwand-freiem Zustand verlassen. Um diesen Zustand zu erhalten, muß... -
Seite 20: Bestimmungsgemäße Verwendung

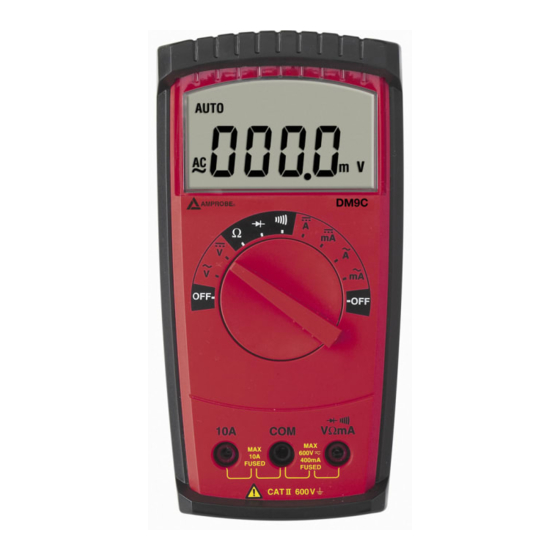

Umgebung zu beachten. • Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet. • Das Gerät darf nur vom autorisierten Servicetechniker, geöffnet werden. Bedienelemente LC-Anzeige Wahlschalter Messfunktion Eingangsbuchse für die Messbereiche Masseanschluss für alle Messbereiche Eingangsbuchse für Strommessbereich 10 A DM9C... -
Seite 21: Durchführen Von Messungen
2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 5 Durchführen von Messungen Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach Anweisung einer verantwortlichen Elektrofachkraft und nicht alleine durchzuführen. Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehenen Griffflächen gehalten werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden. -
Seite 22: Widerstandmessung
2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 6 Widerstandmessung Vor jeder Widerstandsmessung muss sichergestellt werden, dass der zu prüfende Widerstand spannungsfrei ist. Bei Nichtbeachtung können schwerwiegende Verletzungen des Anwenders bzw. Beschädigungen des Gerätes verursacht werden. Zusätzlich verfälschen Fremdspannungen das Messergebnis. 1) Messbereich ! mit Wahlschalter Messfunktion anwählen. 2) Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der -Buchse verbinden. -
Seite 23: Dioden-Test
2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 7 Dioden-Test Vor jeder Diodenprüfung muss sichergestellt werden, dass die zu prüfende Diode spannungsfrei ist. Bei Nichtbeachtung können schwerwiegende Verletzungen des Anwenders bzw. Beschädigungen des Gerätes verursacht werden. Zusätzlich verfälschen Fremdspannungen das Messergebnis. Parallel zur Diode liegende Widerstände und Halbleiterstrecken verfälschen das Messergebnis. -
Seite 24: Strommessung 400 Ma
Strommessung 10 A 1) Messbereich A oder A mit Wahlschalter Messfunktion anwählen. 2) Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der 10 A-Buchse verbinden. 3) Messleitungen mit dem Prüfobjekt verbinden. 4) Messergebnis vom Display ablesen. DM9C... -
Seite 25: Batteriewechsel
2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 9 Batteriewechsel Vor dem Batteriewechsel muss das Gerät von den angeschlossenen Messkabeln getrennt werden. Es dürfen nur die in den Technischen Daten spezifizierten Batterien verwendet werden! Wenn das Batteriesymbol in der Anzeige erscheint, müssen die Batterien gewechselt werden. -
Seite 26: Wartung
2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 10 Wartung Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung. Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, können die Geräte mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. - Seite 27 2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 11 Gleichspannung Bereich Auflösung Genauigkleit Überspannungschutz 400 mV 0.1 mV 1 mV 40 V 10 mV ± (0,8% v.M.+3D) 600 Veff 400 V 100 mV 600 V 600 V Eingangswiderstand: 10 MOhm Wechselspannung (50...400 Hz) Bereich Auflösung Genauigkleit...
- Seite 28 2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 12 Wechselsstrom (50...400 Hz) Bereich Auflösung Genauigkeit 40 mA 0.01 mA 400 mA 0,1 mA ± (1,5% v.M.+3 D) 10,00 A 0,01 A ± (2% v.M.+3 D) 8 A dauernd, 10 A für maximal 10 Minuten danach 20 Minuten Abkühlzeit Überspannungschutz: Sicherung (mA) : FF500mA / 700V / 50kA , 6x32mm...
-
Seite 29: Beschränkte Gewährleistung Und Haftungsbeschränkung
9:50 AM Page 13 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. - Seite 30 Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service-Center (Adresse siehe weiter unten) zur Reparatur oder zum Umtausch eingesendet werden.
- Seite 87 2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 15...
- Seite 88 2526044_Rev2_dm9c.qxd 10/26/06 9:50 AM Page 16...
