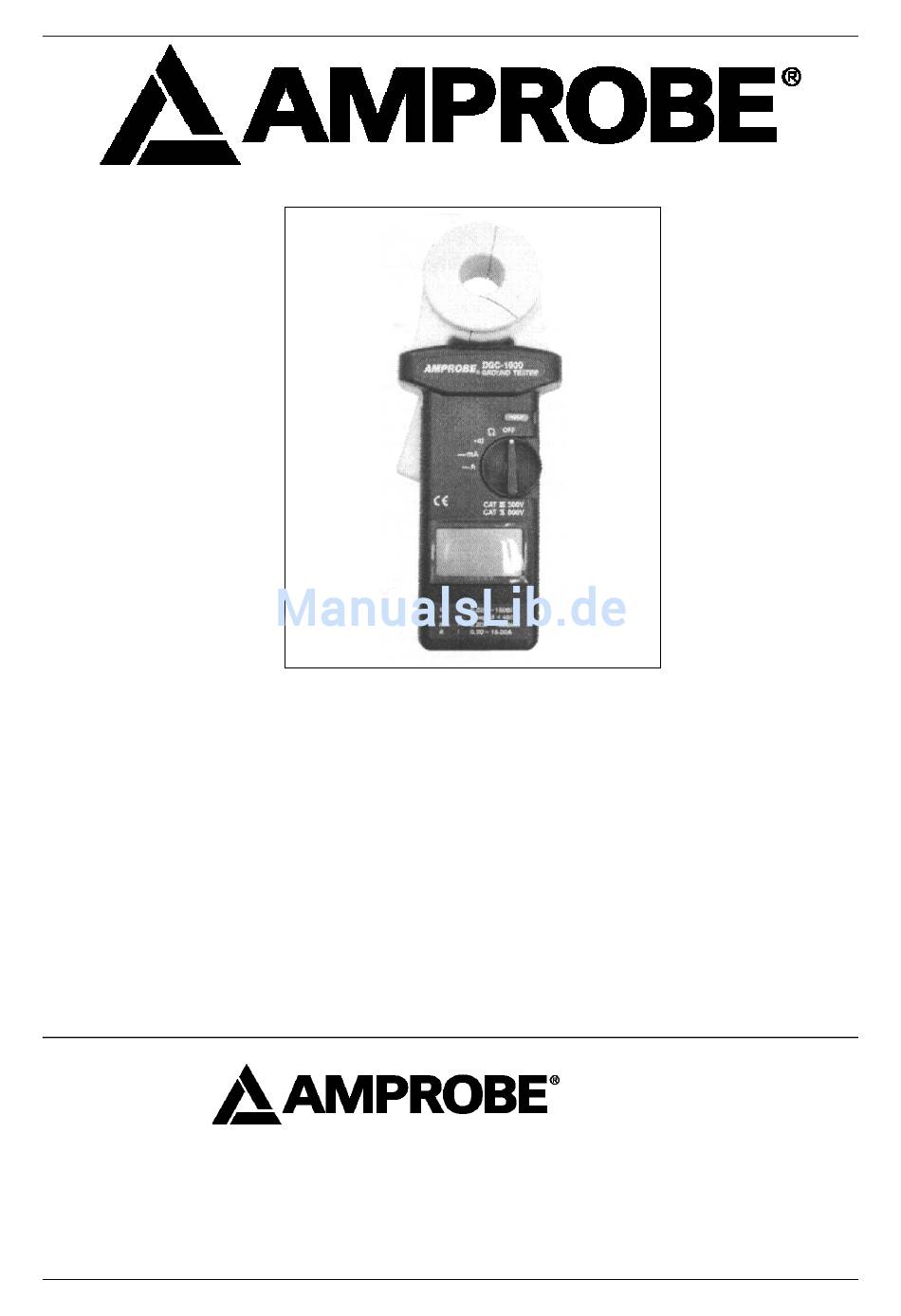

- Seite 1 AMPROBE DGC-1000A DGC-1000A Digitale Erdungsmesszange Bedienungsanleitung Version: 10/2007 / PADB2731217 BEHA-AMPROBE GmbH In den Engematten 14, 79286 Glottertal Tel.: 07684 8009 - 0, Fax: 07684 8009 410...
-
Seite 2: Inhaltsverzeichnis
AMPROBE DGC-1000A INHALTSVERZEICHNIS BEGRENZTE GARANTIE................3 BESCHREIBUNG DER EIGENSCHAFTEN..........4 VORSICHTSMAßNAHMEN UND WARNUNGEN........4 BESCHREIBUNG DER SYMBOLE ............4 FRONT-ANSICHT..................5 BESCHREIBUNG DER LCD-ANZEIGE ............6 BEDIENANWEISUNG................7 7.1. Messung des Erdungswiderstandes ............7 7.2. High und Low Alarm ( )..............10 7.3. Fehlerstrom / Leckstrom Messung............12 7.4. Einstellen der Abtastrate / Aufzeichungsintervall.........13 7.5. -
Seite 3: Begrenzte Garantie
AMPROBE DGC-1000A 1. BEGRENZTE GARANTIE Glückwunsch! Sie sind jetzt Besitzer von einem AMPROBE Instrument. Seine Qualität entspricht den höchsten Standards von Qualität und Herstellungs- verfahren. Dieses Instrument ist auf die richtige Durchführung all seiner Funktionen inspiziert und von qualifizierten Werkstechnikern in Bezug auf die altbewährten Standards von AMPROBE geprüft worden. -
Seite 4: Beschreibung Der Eigenschaften
AMPROBE DGC-1000A 2. BESCHREIBUNG DER EIGENSCHAFTEN Die Erdungsmesszange ermöglicht dem Anwender den Erdungswiderstand von Erdern ohne Zuhilfenahme von Hilfserdern zu messen. Erdungsmess- zangen können in mehrfach geerdeten Systemen eingesetzt werden, ohne die zu überprüfenden Erder lösen zu müssen. 3. VORSICHTSMAßNAHMEN UND WARNUNGEN 1. -
Seite 5: Front-Ansicht

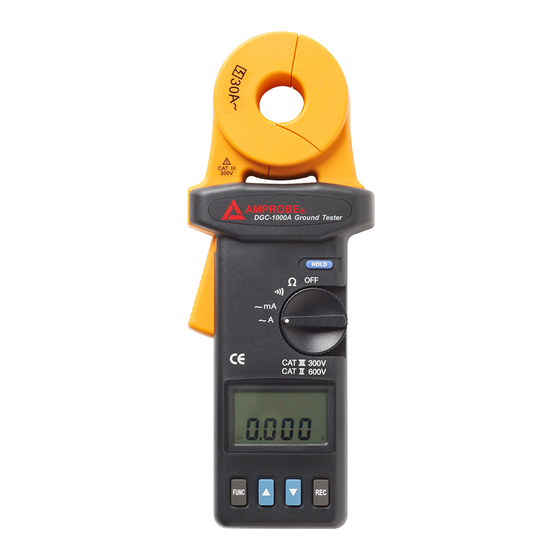

AMPROBE DGC-1000A 5. FRONT-ANSICHT HOLD FUNC Abb.1 1. Zangenbacken Anordnung: Zum Umschließen des Erdleiters. Kein Luftspalt ist zwischen den zwei Hälften erlaubt. 2. Hold Taste: Drücken Sie die Taste, um den Wert in der LCD zu halten. 3. Drehschalter: Zum EINschalten und Auswahl der Funktion. -
Seite 6: Beschreibung Der Lcd-Anzeige
AMPROBE DGC-1000A 6. BESCHREIBUNG DER LCD-ANZEIGE Abb.2 1. Funktion: Anzeige der gewählten Funktion oder der Aufzeichnungsnummer. 2. Digits: Anzeigewert von 0 bis 9999 mit Dezimalpunkt 3. Ohm: Dieses Symbol wird in der !OHM- und Durchgangs-Funktion angezeigt. 4. mA: Anzeige des Erd-Leck-Stroms in mA oder A. -
Seite 7: Bedienanweisung
AMPROBE DGC-1000A 7. BEDIENANWEISUNG 7.1. Messung des Erdungswiderstandes 1. Öffnen Sie die Zangenbacken und vergewissern Sie sich, daß die sich paarenden Oberflächen sauber und frei von Staub, Schmutz oder irgendwelchen Substanzen sind. 2. Schnappen (Öffnen und Schließen) Sie die Backen einige Male, damit die Backen die beste Paarungs-Position bekommen. - Seite 8 AMPROBE DGC-1000A Merke: Wenn die Backen während der Messung geöffnet werden, erschein ein Symbol und das Word „OPEN“ in der LCD ...R ...R...
- Seite 9 AMPROBE DGC-1000A...
-
Seite 10: High Und Low Alarm
AMPROBE DGC-1000A 7.2. High und Low Alarm ( 1. Drehen Sie den Funktionswahlschalter in die Position 2. Drücken Sie die FUNC Taste um den „HI“ oder „LO“ Alarm auszuwählen. Die aktuellen Werte der „HI“ und LO“ Alarmschwellen werden im oberen Display angezeigt. - Seite 11 AMPROBE DGC-1000A LOOP Merke: Wenn der „HI“ Wert auf OL eingestellt wird, oder der „LO“ Wert auf 0, dann ist die Alarm Funktion deaktiviert. Dies wird benötigt, wenn nur einer der beiden Alarm Funktionen aktiviert / deaktiviert werden soll. Merke: Der „HI“ Wert kann nicht kleiner als der „LO“ Wert eingestellt werden. Auch der „LO“...
-
Seite 12: Fehlerstrom / Leckstrom Messung
AMPROBE DGC-1000A 7.3. Fehlerstrom / Leckstrom Messung Schalten Sie das Gerät ein und drehen den Drehschalter in die mA oder A Position. Umfassen Sie die Elektrode oder Erder. Lesen Sie den Wert des Leckstroms, angezeigt in der LCD, ab. -
Seite 13: Einstellen Der Abtastrate / Aufzeichungsintervall
AMPROBE DGC-1000A 7.4. Einstellen der Abtastrate / Aufzeichungsintervall Drücken Sie so oft die „FUNC“ Taste bis „SEC“ im oberen Display angezeigt wird. Das untere Display zeigt die Abtastrate in Sekunden. Drücken Sie die oder die Taste um die Abtastrate um jeweils 1 "... -
Seite 14: Auslesen Der Aufgezeichneten Daten
AMPROBE DGC-1000A 7.6. Auslesen der Aufgezeichneten Daten Drücken Sie so oft die „FUNC“ Taste bis das Symbol „NO“ auf dem Display angezeigt wird. Die aktuelle Aufzeichnungsnummer wird auf dem oberen Display angezeigt. Der aufgezeichnete Messwert wird im unteren Display angezeigt. -
Seite 15: Theorie Des Messprinzips
AMPROBE DGC-1000A 8. THEORIE DES MESSPRINZIPS Abbildung 5 gibt ein vereinfachtes Erdverteilersystem wieder. Ein äquivalenter Schaltkreis wird in Abbildung 6 gezeigt. Wenn für R , ... in R zusammengefasst werden, dann verbleiben nur noch R und Req im Schaltkreis (siehe Abb.7). Wenn dem Schaltkreis eine konstante Spannung zugeführt wird, ergibt sich folgende Gleichung. - Seite 16 AMPROBE DGC-1000A ...R Figure A FigureB ...R...
-
Seite 17: Elektrische Spezifikationen
AMPROBE DGC-1000A 9. ELEKTRISCHE SPEZIFIKATIONEN Alle Spezifikationen sind bezogen auf 23°C +- 5°C Erdungswiderstand (Autorange) Mess-Bereich Auflösung Genauigkeit der Ablesung 0,025 – 0,250 ! 0,002 ! ± 1,5% ± 0,05 ! 0,250 – 1,000 ! 0,02 ! ± 1,5% ± 0,05 ! 1,001 –... -
Seite 18: Technische Daten
AMPROBE DGC-1000A 10. TECHNISCHE DATEN Leitergröße ca. 23 mm Batterie 9 V Alkaline Anzeige 4 Digits LCD mit 9999 Zählern Bereichswahl Automatisch Überlastanzeige Stromverbrauch 40 mA Batterieentladungsanzeige Batterielebensdauer 3000 Messungen Sampling-Zeit 0,5 Sekunden Arbeitstemperatur 0°C bis 50°C Arbeitsfeuchtigkeit weniger als 85% rF Lager-Temperatur -20°C bis +60°C... -
Seite 19: Batterie Austauch
AMPROBE DGC-1000A 11. BATTERIE AUSTAUCH Wenn das Batterie Warn-Symbol in der LCD-Anzeige erscheint, ersetzen Sie die alte Batterie durch eine neue. 1. Schalten Sie das Gerät aus und entfernen die Messleitungen von dem Zangenmessgerät. 2. Entfernen Sie die Schrauben vom Bodengehäuse. - Seite 20 © 2007 BEHA-AMPROBE GmbH / Technische Änderungen und Irrtum vorbehalten...
