3.5

Klemmverbindungen

Es gibt zwanzig Klemmverbindungen. Die folgenden Abschnitte enthalten eine Beschreibung und
Vorgaben für alle Verbindungen.
Störung 2
Störung C
Störung 1
Daten –
Daten +
Keine Verbindung
0 bis 20 mA
+ 24 V DC
COM (24-V-Rücklauf)
Chassis

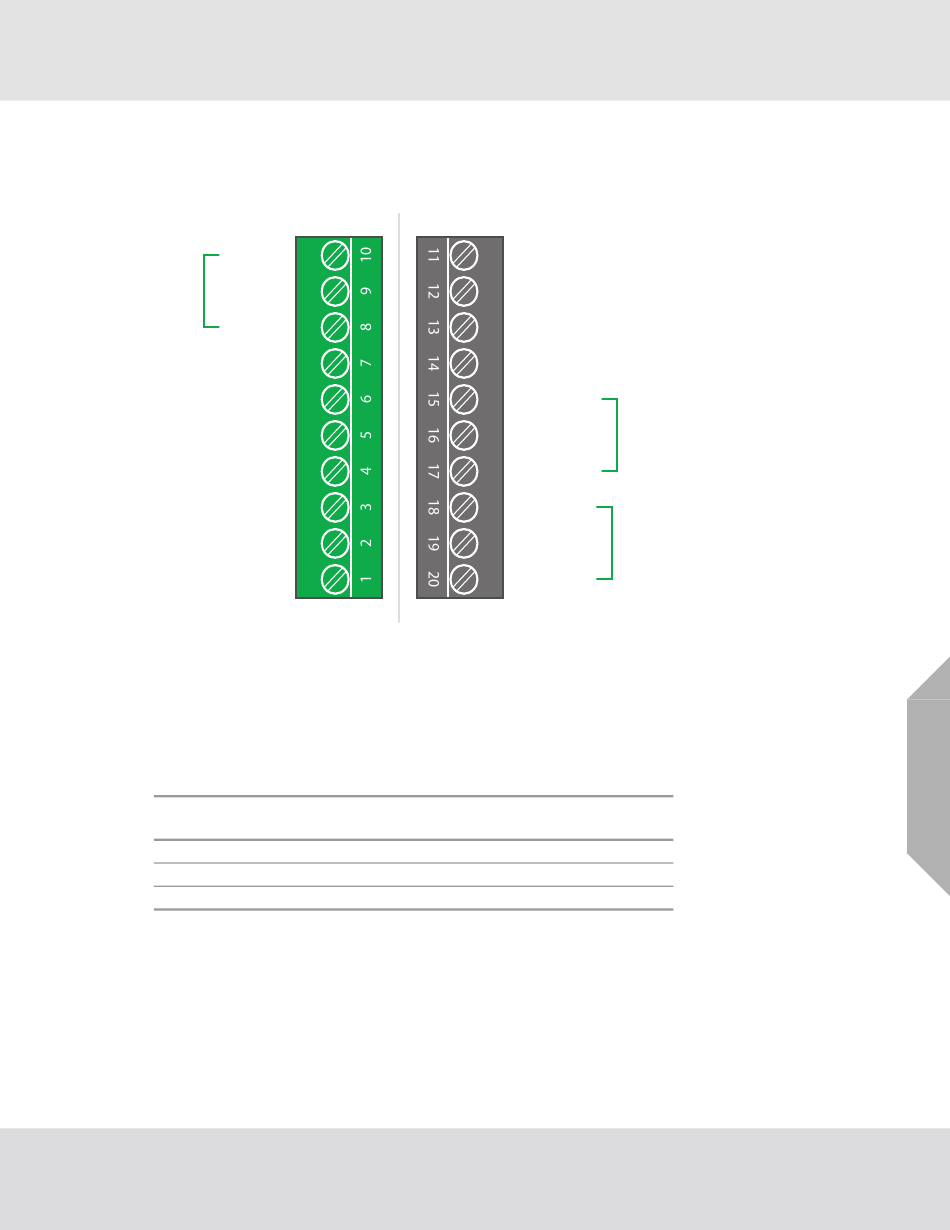

Abb. 16 Feldabschlüsse

3.5.1 TB2 Hauptalarm-Relaisanschluss

Der Ausgang für das Relais SPDT Hauptalarm hat eine Zeitverzögerung, die auf 2, 4, 8 oder
10 Sekunden eingestellt werden kann. Der Hauptalarm-Ausgang kann normal angezogen, normal
abgefallen, selbsthaltend oder nicht selbsthaltend sein.
Alle Optionen können über Modbus, HART oder den DIP-Schalter eingestellt werden. Siehe
Abschnitt 4.2 "Änderung der Geräteeinstellungen" mit Anweisungen.
TB2 Hauptalarm-
Position Relais
7 C
6 1
5 2
KLEMME#KLEMME#
TB1 TB2
Relaiskontakt
(abgefallen)
Nullleiter
Normal geschlossen
Normal offen
UV/IR-Flammendetektor FL500
Zurücksetzen
des Alarms
Keine Verbindung
Keine Verbindung
Alarmprüfung
Hauptalarm 2
Hauptalarm 1
Hauptalarm C
Voralarm C
Voralarm 1
Voralarm 2
Relaiskontakt
(angezogen)
Nullleiter
Normal offen
Normal geschlossen
Installation
