3.1

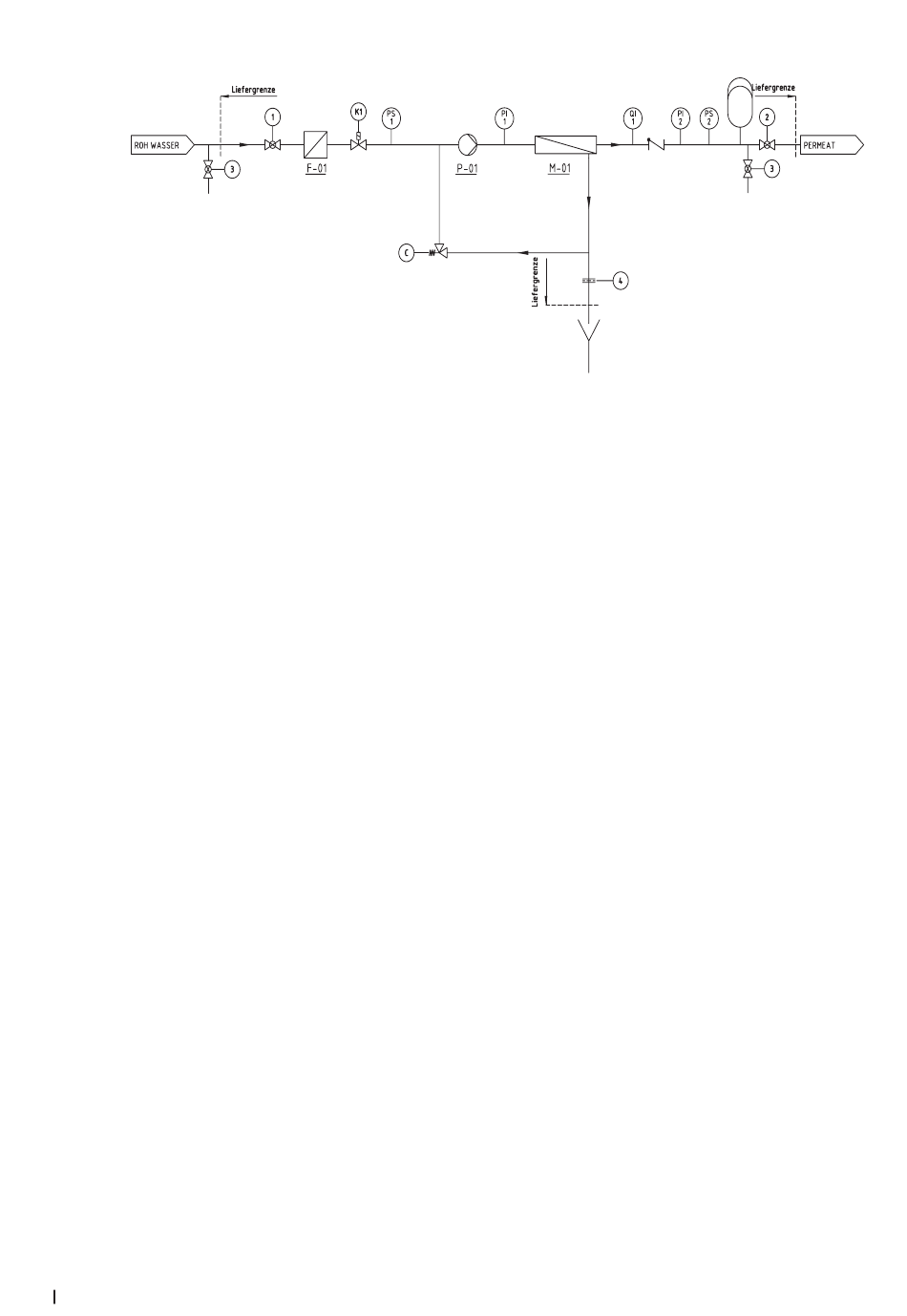

R+I-Schema

MSR-Einrichtungen und Stellorgane
MSR-Stellenliste
PI 1 Örtliche Anzeige des Pumpendruckes bzw. Arbeits-
druckes
PI 2 Örtliche Anzeige des Permeatdruckes
PS 1 Druckschalter zur Signalisierung von Einspeise-
Druckmangel
PS 2 Druckschalter zur Signalisierung von Permeatdruck
QI 1 Konduktive Leitfähigkeitsmessung/-signalisierung
Stellorgane
1 Absperrventil Rohwasser, handbetätigt
2 Absperrventil Permeat, handbetätigt
3 Probenahmeventil Rohwasser, handbetätigt
K 1 Automatik-Ventil Einspeisung, angesteuert durch
UO-Steuerung
3 Probenahmeventil Permeat, handbetätigt
4 Konzentratblende, Werkseinstellung
(bestimmt die abgeführte Konzentratmenge)
C Druckregelventil, Überströmventil
(ermöglicht die Einstellung der Zirkulationsmenge)
8
Technische Daten
